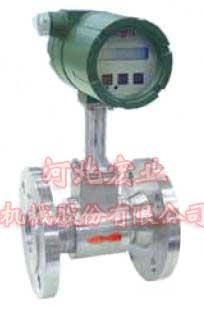

河北宏业LUGB涡街流量计测量饱和蒸汽

河北宏业LUGB涡街流量计测量饱和蒸汽
型号:LUGB
品牌:宏业
原产地:中国
类别:工业设备 / 化工设备
标签︰涡街流量计 , 宏业流量计 , 泊头仪表厂
单价: -
最少订量:-

产品描述

涡街流量传感器简介

涡街流量传感器用途:
LUGB型涡街流量传感器广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti,也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。防爆型LUGB型涡街流量传感器,采用是本安防爆技术。电池供电的涡街流流量传感其防爆标志为“Ex ia II BI4”,适合不高于II类B级的0区、1区、2区含有T1-T4组合的危险场所使用;靠安全栅供电的涡街流量传感器其防爆标志为“Ex ia II BT5”,适于II类B 级的0区、1区、2区含有T1-T5组的危险场所使用。
涡街流量传感器的特点:
1.涡街流量传感器结构简单,无可动部件,安装维修方便,寿命长。
2.涡街流量传感器压力损失小,量程范围宽。
3.涡街流量传感器压电应力检测体独立地安装在旋涡发生体后方,减少了介质中脏物的影响。
4.涡街流量传感器检测元件不直接与被测介质接触,尤其适合于恶劣环境下的流量测量。
5.涡街流量传感器可现场显示,也可远传,还可与计算机控制系统联网。
主要技术参数:
公称通径:DN25、40、65、80、100、125、150、200、250、300 DN>300采用插入式结构
被测介质:液体、气体、蒸汽
精度:液体1级 气体1.5级
使用温度:-20°C~+100°C;100°C~+280°C; 100°C~+350°C
最高使用压力:2.5MPa(>2.5MPa 协商供货)
材质:1Cr18Ni9Ti(其他材料协议供货)
输出信号:
有三线制电压脉冲信号型涡街传感器,低电平≤1V 高电平≥5V
有二线制4~20mA标准电流信号涡街流量传感器。
有现场直读型涡街流量计。
供电电源:
(1)、24V直流电源,适用于带电压脉冲信号或标准电流信号输出型传感器。(注:防爆型涡街须由安全栅供电)
(2)、内装电池供电:普通型涡街用3.6V; 7.5Ah锂电池;防爆型涡街用两节LR6 1.5×2南孚电池。
本公司生产的流量仪表,还有有LFX蒸汽流量计、LU涡街流量计、LNV椭圆齿轮流量计、楔型流量计、内绕流流量计、食品流量计、一体化智能节流式流量计七大类几十种型号。


插入式涡街流量传感器
插入式涡街流量传感器属于LUGB涡街流量计的系列产品,它具有LUGB涡街流量传感器的全部特点。如果在插入口处安装球阀和提升机构,还可以进行不断流拆装,便于传感器的清理和维护。插入式结构是目前测量大、中型管道内流量较好的有效方法。
主要技术参数
1 公称直径;200-3000
2 精度等级:测量头的精度等级:液体1级:气体1.5级 传感器整机计量精度:2.5级
3 工作压力: ≤1.6mpa
4 测量范围:(1)被测介质为液体时,测量的流速范围为0.55m/s-5m/s
            (2)被测介质为气体时(含蒸汽),测量的流速为3m/s-35m/s
凡管道内的介质流量在此范围之内均可实现准确测量
5 测量头的深度:(1)平均流速处 H=0.121D其中D为管道内径
               (2)最大流速处 H=0.5D其中D其中D为管道内径
6 测量头插入方向允差
测量头的轴线应与管道轴线平行,夹角允差为+-5度
补偿型涡街流量传感器
补偿型涡街流量传感器分为一体式补偿型涡街流量传感器和分体式补偿涡街流量器
安装方式由法兰卡装式和法兰连接式两种。
