苏州袋式除尘器

型号：	LCM
品牌：	宏拓环境
原产地：	中国
类别：	工业设备 / 环保设备 / 空气净化装置
标签︰	袋式除尘器 , 脉冲除尘器 , 布袋除尘器
单价：	-
最少订量：	1 件

发送查询

产品描述

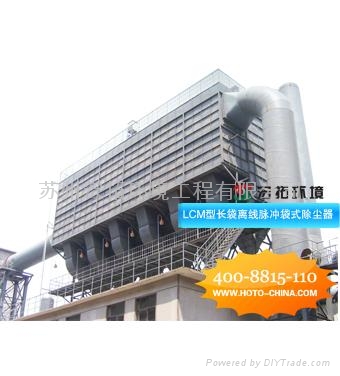

LCM型袋式除尘器是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。广泛应用于冶金行业炼钢制备等工厂、建材、电力、化工、炭黑、沥青、垃圾焚烧等行业的粉尘治理和物料回收。

一、工作原理

袋式除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架、滤袋及喷吹装置、卸灰装置等组成，含尘空气从袋式除尘器的进风均流管进各分室灰斗，并在灰斗导流装置的导流下，大颗粒尘被分离，直接落入灰斗，而较细粉尘均匀进入中部箱体而吸附在滤袋的外表面上，干净空气透过滤袋进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的运行，滤袋上的粉尘越积越多，当设备阻力达到限定阻力值（一般设定为1500Pa）时，由袋式除尘器的清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电磁脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋内压力剧增，将袋式除尘器滤袋上的粉尘进行抖落（即使粘细粉尘也能彻底地清灰）至灰斗中，由排风机构排出。

二、结构特点

此型号的袋式除尘器具有先进的薄板型提升阀，离线状态清灰机构，工作可靠、清灰彻底；

设计合理的进风均留管和灰斗导流技术解决了一般布袋除尘器常产生下料不畅和各分室气流不均匀的现象；

该袋式除尘器设计了特殊大储量的气包，既可满足用户提供的高压（G型）气源时使用，也可满足低压（D型）气源时使用；

袋式除尘器的滤袋上端采用弹簧涨圈型式，不但密封性能好，而且在维修更换布袋时快捷简单，实现机外换袋；

在袋笼的结构设计上可按不同工况有多种结构形式（八角型、圆型等）的选择，对滤袋的制造有严格的要求，本公司设计的LCM型袋式除尘器的滤笼是在引进国外技术合作生产的自动生产线上加工，其各项指标较行业标准提高50%左右；

其滤袋标准长度为6m，如用户场地有限，还可根据需要增长1~2m，从而在处理相同风量时，该设备较其他反吹风除尘器和常规脉冲除尘器，占地面积小，可节省30~50%，设备重量亦能减少40%左右；

电磁脉冲阀可采用先进的程控器，具有差压、定时、手动三种控制方式，对袋式除尘器离线阀、脉冲阀、卸灰阀等实现系统编程控制，如有要求并可对袋式除尘器上的传感元件如温度、料位等进行辅助报警控制。离线清灰解决了常规脉冲袋式除尘器存在的"粉尘再联附与失控"问题,大大提高了滤袋清灰效果,从而提高过滤速度,即省清灰能耗又延长滤袋寿命,是我们具有特色的专有技术产品. 本除尘器特别适用于质轻,粒细,粘性粉尘的空气净化.分大、中、小三个系列。

三、技术性能参数表

型号项目		LCM 3700		LCM 4600	LCM 5500		LCM 6500	LCM 1850*2	LCM 2300*2	LCM 2800	LCM 3700*2	LCM 4600*2	LCM 5500*2	LCM 6500*2	LCM 7400*2
过滤面积m²		3700		4600	5500		6500	3700	4600	5600	7400	9200	1100	13000	14800
处理风量万m³/h		33.3		41.4	49.5		58.5	33.3	41.4	50.4	66.6	82.8	99	117	133.2
滤袋数/条		1232		1540	1848		2156	1232	1540	1848	2464	3080	3696	4312	4928
滤袋规格		Φ160×6050
清灰方式		离线清灰
离线分室数/个		8	10		12	14		8	10	12	16	20	24	28	32
漏风率/%		≤2%
入口浓度		＜200 g/m³
排放浓度		＜50 g/m³
脉冲阀数量/个		88	110		132		154	88	110	132	178	220	264	308	352
参考重量t		145	175		210		250	140	177	214	284	344	413	492	550
外形尺寸mm	L	22080	27600		33120		38640	11500	13800	16560	22080	27600	33120	38460	41400
	W	5500	5500		5500		5500	10300	10300	10300	10300	10300	10900	10900	10900
	H	13800	13800		13800		13800	13800	13800	13800	13800	13800	13800	13800	13800
