www.thinkpipe.com.cn

国内外首创
R/T/X三大系列几十款设备
中国长输管道推荐产品

THIINKPIPE管道切割机.pdf

相贯线切割案例.pdf

    Thinkpipe管道切割机是在STZQ系列管道切割机基础之上被赋予了“智慧”的功能。通过定义切割方式及切割轨迹，它可以实现任意管径、任意角度斜切或任意形式的端部相贯线切割。它的使命是为客户提供诸如管线“碰死口”切割、现场管道弯头切割及相贯线切割的解决方法，也可为工厂使用解决大管径斜口或相贯线切割难题。Thinkpipe管道切割机重量轻，自带传感系统，切割轨迹不需要靠模而可以自行完成，兼具手工切割的灵活性与自动切割的准确性，是目前施工现场唯一一款依靠自身控制系统和传感系统而不需要靠模便能实现任意形状斜切或相贯线切割轨迹的管道切割机。其对超大管径管子的切割能力可使其完成甚至连常用的数控管道切割机都不能完成的切割任务。目前Thinkpipe管道切割机产品分为R系列、T系列、X系列。R系列为管道弯头切割专用、T系列为管道相贯线切割专用、X系列为管道弯头切割和相贯线切割两用。客户购买R系列与T系列产品后均可以通过计算机串口进行产品升级，升级成X系列。

Thinkpipe产品型号说明：

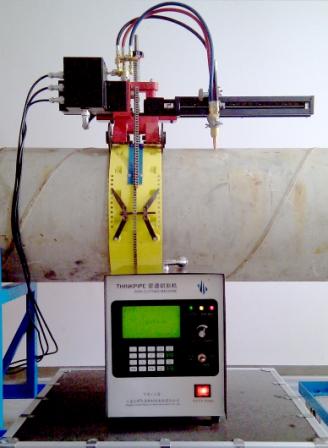

Thinkpipe 管道切割机

系统升级接口

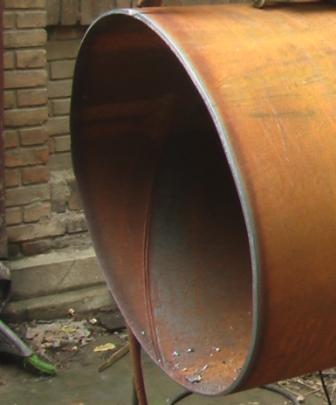

管道斜面切割                                      管道相贯线切割

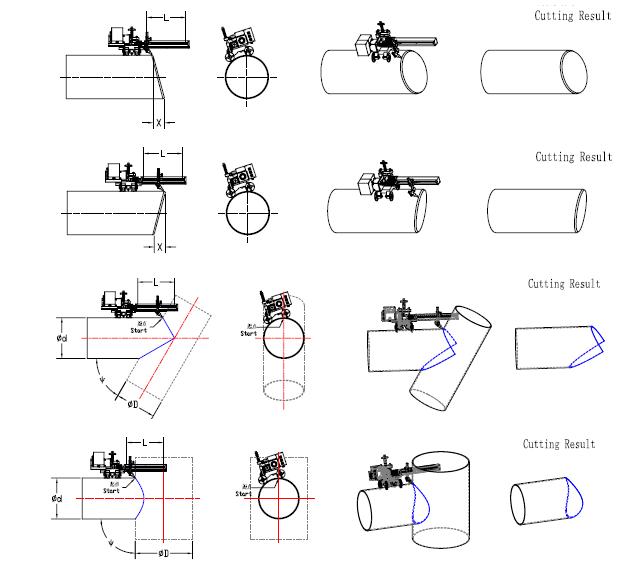

      关于Thinkpipe管道弯头切割机，目前业内有多种不同的叫法，例如：碰死口切割机、钢管弯头制作机、管道斜切机、管道斜截设备、管道弯头下料器、虾米腰切割机等等。我公司Thinkpipe管道弯头切割机是一种比较通俗易懂的命名。目前管道弯头切割机可实现如下图所示类型的切割：

      关于Thinkpipe管道相贯线切割机，是现场制作管道相贯线的便携式设备。目前可以实现如下图所示类型的相贯线切割：


两圆管等直径正交相贯，任一圆管上的相贯线切割
两圆管等直径斜交相贯，任一圆管上的相贯线切割
两圆管不等直径正交相贯，直径较小的圆管上的相贯线切割
两圆管不等直径斜交相贯，直径较小的圆管上的相贯线切割
两圆管不等直径偏心正交相贯，直径较小的圆管上的相贯线切割
两圆管不等直径偏心斜交相贯，直径较小的圆管上的相贯线切割

切割示意
