型号: | N/A |
---|---|
品牌: | 恒一 |
原产地: | 中国 |
类别: | 电子、电力 / 电子元器件 / 电容器 |
标签︰ | 电容器 , 滤波电容器 , 滤波器 |
单价: |
-
|
最少订量: | 1000 件 |
特点
安全可靠,专用家用电器设计
结构简洁,易安装
低泄露电流,优异的插入损耗特性,适用于设备满足GB4343标准
获得SEMKO论证
主要技术参数
型号
Part Number |
额定电压
Rated Voltage |
额定电流
Raled Current |
试验电压
Test Voltage |
绝缘阻抗
Insulation Reslstancs (100VDC) |
IEC气候等级
IEC Climatic Category |
Cx(μF)
±10% |
Cy(nF)
±20% |
L(mH)
+50-30% |
R(MΩ)
±10% |
漏电流
Leakage Current 250V~50Hz |
|
线对线
Line-to-line |
线对地
Line-to-Ground |
||||||||||

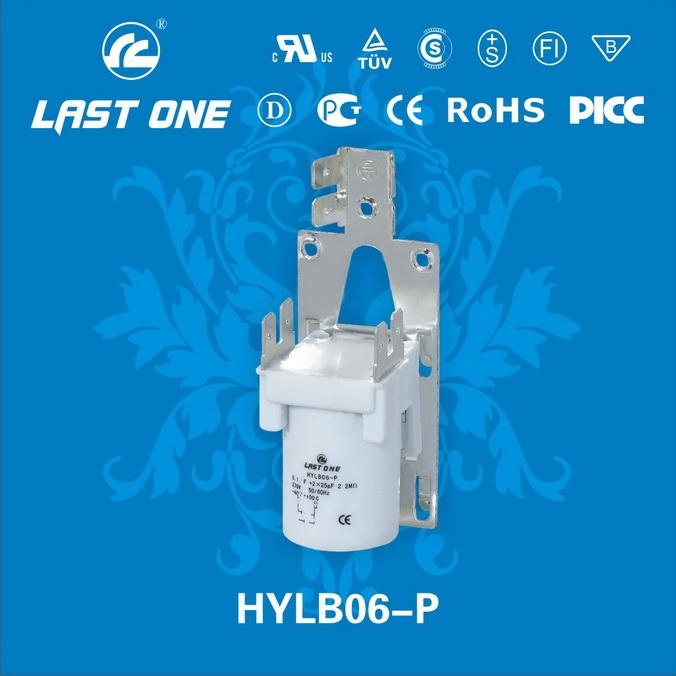

HYLB06-P(AADA) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
HYLB06-P(AADB) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
HYLB06-P(AADF) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
HYLB06-P(AADG) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
HYLB06-Q(ABBA) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
HYLB06-Q(ABBB) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
HYLB06-Q(ABBF) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
HYLB06-Q(ABBG) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
HYLB06-T(ABAA) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
HYLB06-T(ABAB) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
HYLB06-T(ABAF) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
HYLB06-T(ABAG) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
HYLB06-Z(DFZF) | 250~50/60Hz | / | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.1 | 25 | / | 2.2 | <1.5mA |
HYLB06-Z(DFZV) | 250~50/60Hz | / | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.1 | 25 | / | 2.2 | <1.5mA |
HYLB06-Z(DFZJ) | 250~50/60Hz | / | 1625VDC,2s | 1800V~50/60Hz,5s | 25/085/21 | / | 22 | / | 2.2 | <3.5mA |
电路原理图
外形尺寸
插入损耗图
