厂区人员车辆进出定位管理系统

厂区人员车辆进出定位管理系统
型号:LOHO
品牌:LOHO
原产地:中国
类别:安全、防护 / 门禁考勤器材及系统
标签︰人员定位 , 门禁考勤 , 厂区考勤
单价: -
最少订量:-

产品描述

厂区人员车辆进出定位管理系统

系统背景及实施意义

二十一世纪是信息时代,随着社会信息化进程的快速发展,信息技术的应用已逐渐渗透到人类生存、活动的各个领域。在竞争已达白热化的某些领域,生产经营管理的高效性、实时性直接影响到公司企业的生产效益和成本控制。作为公司企业的生产基地

――工厂也必须适应这一变化趋势的要求,工厂厂区规模较大,生产及管理部门复杂,安全系数要求高。在众多的生产车间、特殊室外场所和职能部门实现现场监控和生产指挥调度的结合,将在很大程度上提高工厂的智能化管理水平。

近年来,火灾、爆炸等安全事故常常发生。虽然厂区内有明显的警示牌,但是往往人们忽略这些警示,依然我行我素,置之不理。厂区内有些地方是不能随便出入和逗留的,但是人们往往由于好奇心理,趁人不在的时候就偷偷的溜进去;还有一些管理和责任人员,不能按时按点的去工作巡检,给安全事故带来隐患。

如何加强安全生产的防范措施,如何正确处理安全与生产、安全与效益的关系,如何准确实时的履行易燃易爆行业的安全检测职能,保证抢险救灾、安全救护的高效运作,摆在了国家各级主管部门和领导的面前。同时如何改变目前易燃易爆企业对现场作业人员落后的管理模式,如何实现管理的现代化、信息化?也成为所有易燃易爆企业关心的问题。我们认为,建立以灾害预防、事故救助、电子信息化管理为主要目标的信息化和智能化建设势在必行。

为此,我公司推出了厂区人员考勤定位智能管理系统,以下为此方案的详细介绍:

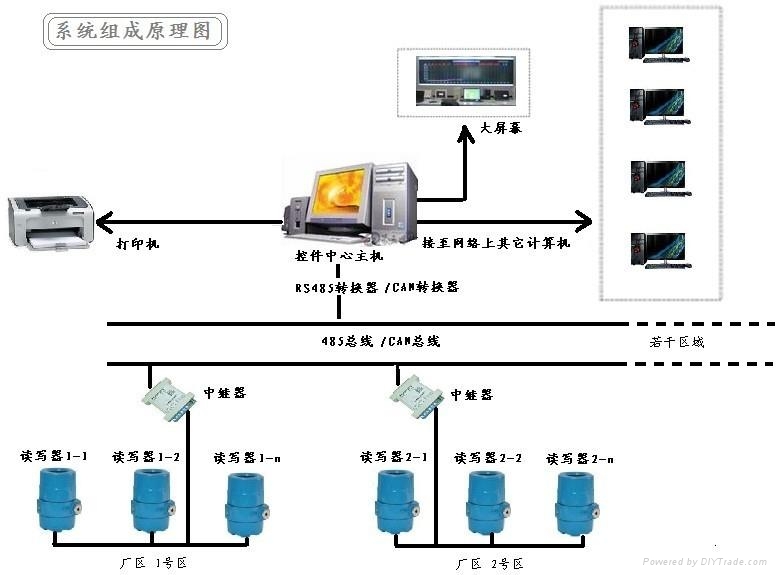

系统组成、工作原理及方案介绍

1.考勤定位系统有硬件和软件组成

名称

内容

主要硬件设备

考勤、定位读写器

人员电子标签

RS232/485转换器 或 RS232/CAN转换器

管理中心电脑

软件

考勤软件、定位软件



2.系统工作原理

首先在厂区的各个路口和所有人员可能经过的通道中安放若干个读卡器,具体数量和位置根据现场实际情况和要实现的功能要求而定,并且将它们通过网络布线和控制中心的计算机联网。同时在每个工作人员佩带的一张工作卡(射频卡),当工作人员进入厂区以后,只要通过或接近放置在厂区内的任何一个读卡器,读卡器即会马上感应到信号同时立即上传到控制中心的计算机上,计算机马上就可判断出具体信息(如:是谁,在哪个位置,具体时间),同时把它显示在控制中心的大屏幕或电脑显示屏上并做好备份,管理者也可以根据大屏幕上或电脑上的分布示意图点击厂区某一位置,计算机即会把这一区域的人员情况统计并显示出来。同时控制中心的计算机会根据一段时间的人员出入信息整理出这一时期的每个工作人员的各种出勤报表(如:出勤率、总出勤时间、迟到/早退记录、未出勤时间等)。另外防患于未然,厂区内一旦发生事故,可根据电脑中的人员分布信息马上查出事故地点的人员情况,然后可再用特殊的探测器在事故处进一步确定人员位置,以便帮助营救人员以准确快速的方式营救出被困人员。

3. 系统设计原则及方案介绍

1). 设计原则

实现厂区作业人员进出的有效识别,使系统管理充分体现"人性化、信息化和高度自动化"

为高级管理人员提供考勤作业、人员进出限制等多方面的信息查询。

一旦发生安全事故,通过该系统立刻可以知道厂区工作人员的数量,保证抢险救灾和安全救护工作的高效运作。

安全事故发生后,通过本系统的移动识别装置,可在事故现场10米范围内探测到是否有人存在,便于救护工作的及时展开。

系统设计的安全性、可扩容性、易维护性和易操作性。

2). 方案介绍

本系统遵循"统一发工作证、统一装备、统一管理"的原则,按准许上岗人员和班组实行"一人一工作证"制,该射频卡可视为"上岗凭证"或"厂区准入证"。具体方案如下:

(1)生产单位在所有厂区区域中均安装一定数量的读卡器,具体位置根据现场情况而定,以满足辐射区域为准。

(2)生产单位向有关人员颁发工作证,工作证佩戴在人员的合适位置。

(3)发工作证时射频卡所对应员工的基本信息,包括姓名、年龄、性别、所属班组、所属工种、职务、本人照片等登录在系统数据库中。

(4)安全生产部门对该工作证进行授权后即生效。授权范围包括:该员工可以有资格进入作业面的区域,工作证的时效、失效、挂失等,以防止无关人员和非法人员进入厂区的特定区域;

(5)进入厂区的人员必须佩戴工作证。当此人经过某区域的识别监测点时,立即被系统识别,并通过系统网络的信息交换,将此人通过的路段、时间等信息传输至安全监控中心记录,并可同时在地理信息大屏幕上出现提示信息,显示通过人员的姓名。如果感应的感应器号无效或进入限制通道,系统将自动报警,监控中心值班人员接到报警信号,立即执行相关安全工作管理程序。

(6)厂区一旦发生安全事故,安全监控中心在第一时间可以知道被困人员的基本情况,救险队使用移动式远距离识别装置,在10米的范围内方便探测遇险人员的位置,便于救护工作的安全和高效运作。

(7)针对厂区的实际情况,我们解决了系统产品应用于易燃易爆厂区的技术难题:

a.设备本身在厂区的安全运行问题:针对厂区的特殊环境和工作特点,我们的设备(读卡器)做到了:采用全金属外壳,结构牢固,防爆、防撞、防震。全密封设计,防水、防潮、防腐。

b.设备的运行绝不能影响厂区的安全问题:设备具备超低功耗,峰值功率小于1毫瓦。

c.设备适应易燃易爆场合的安装环境问题:设备具有非常高度抗干扰性,对安装现场基本无要求,即保证设备运行的高可靠性,又大大简化了安装个维护工作量。

d.整个系统对用户的技术水平不作要求,具有简易可调的功能、故障的自动巡检功能等。

e.厂区内简易施工和安装问题:产品采用直接壁挂式,接入直流电源及网线连接头即可,同样对今后厂区检测点的变更和添加一样非常方便轻松。

f.故障处理的简单化:当有机器产生故障,用备用机器直接替换即可。

系统功能、特点、优势

n       系统功能



1、通过GIS技术的地理信息实时显示,可以实时显示厂区现场情况

Ø        任何一个时间,厂区现场或者某个地点究竟有多少人,这些人是谁。

Ø        每个人在厂区任何时间活动的轨迹和路线,可以在软件上显示

Ø        查询一个或者多个人现在的实际位置,方便控制中心联系该人员。

Ø        查询有关责任人员在任一地点的到或者离开的时间和工作总时间等一系列的信息,可以督促和落实重要巡查人员是否按时按点的进行各项数据的测试和处理,从根本上尽量杜绝因为人为因素而造成的相关事故。

Ø        可以实现多点共享供多个领导在不同地点查看。

2、现场人员每时每刻的实时动态分布,根据现场情况做出相应的动态图,使现场情况一目了然。

3、自动统计出各类人员的各种报表

Ø        生产人员的出勤时间表,出勤月报表,加班报表,请假和缺勤报表,工资报表等

Ø        制定和统计巡查人员的巡查状况报表

Ø        其他人员:如参观和考察人员是否按照要求到达指定的区域,是否按照指定的路线行走等。

Ø        一旦发生事故,立即能查出多少人遇险,他们是谁,他们在哪里遇险等。

n       系统特点

卓越的性能

ü        高度的识别可靠性,100%的前端识别率

ü        识别距离远(2-80米)可调

ü        极高的防冲突性(每个检测点可最多同时识别200个人员)

ü        高度的识别稳定性(误码率小于十万分之一),真正达到无误码、无漏卡

ü        快速的识别速度(最快可达到200公里/小时的识别速度)

安全性、稳定性高

ü        具有防爆、防水性能

ü        高抗干扰性,周界环境无特殊要求,环境适应性强

ü        内部电路高度集成化,器件故障率最小化,运行可靠

ü        采用有源识别卡,无电磁污染,免维护,使用安全

操作简单方便

ü        软件全中文菜单,具有良好的操作界面

ü        安装方便快捷

ü        识别卡内置电池,超低功耗,无须外接矿灯电源,无须充电

丰富的查询和报表功能

ü        查询和报表输出、打印功能简单易操作

ü        可对员工、部门以及干部的考勤信息进行查询

ü        可按要求输出各种信息报表(如:上班时间报表、个人出勤报表、个人出勤月报表、部门出勤月报表等)

n       系统优势

(1)高度自动化。系统能自动检测厂区工人经过该监测点的时间、地点信息,并自动实现考勤作业的统计与管理。

(2)先进的通信系统。安装在厂区各区域的识别系统,实时向网络服务器传送相关人员通过的数据,整个过程无需人为干预。

(3)完备的数据统计与信息查询软件。系统软件具备专用数据库管理系统,包括工人通过厂区区域的信息采集和统计分析系统,考勤作业的统计与管理分析系统,显示并打印各种统计报表资料,为高层管理人员的查询与管理提供全方位服务。

(4)系统的安全、稳定、可靠性设计。系统产品采用坑道壁挂式设计,无需在坑道进行现场施工,并保证系统在恶劣环境下24小时连续正常运转;

(5)完善的异常情况(包括无效感应器、失效感应器进入)报警呼叫系统配置。



五、系统硬件设备介绍

1.远距离防爆读写器(ML-M3000)



 ML-M3000读写器是为易燃易爆场合以及石油化工等行业而专门设计的安全型结构,外壳是铝制材料,颜色为蓝色,读卡器重量为1.5千克,尺寸为100*150mm (圆柱形)。安装方式,采用将读卡器固定在标杆上

ML-M3000防爆防水读写器

ML-M3000读写器的研发是建立在木兰知识产权完全自主的ML-RFID创新技术之上的,是面向易燃易爆场合以及石油化工等行业而专门设计的。

技术参数

1.工作环境

1)抗干扰和防雷设计,满足工业环境要求

2)使用温度:-40℃~+80℃

3)保存温度:-60℃~+80℃

4)抗电磁干扰:10V/m 0.1-1000MHz AM调幅电磁波

2.主要技术参数

1)电气特征

参数

规格

电 源

RS485/CAN总线方式:+24V DC /1A

通信接口

RS485波特率:9600-38400,

 CAN总线工作方式要定制

可靠性

MTBF≥70000小时

工作寿命

15

2)微波链路特性

 参数

规格

信号调制方式

GFSK

频率

2.4 - 2.45 GHz

发射功率

≤3dBm(可用软件进行调整)

天线极化

垂直

读写区域

全向范围

微波通讯距离

≤80m

微波通讯检错

CRC16循环冗余校验

通讯加密

面谈

位误码率/B.E.R

10-7

3)主要性能参数

※     ML-M3000全向读写器是专用于RFID的识别和编程

※     采用DC24V/1A的供电可以同时识别200张卡;

※     识别的最远距离是80m(该产品天线内置)

※     能识别移动速度200公里/小时以内快速移动的电子标签;

※     工作的频率在2.4GHz-2.5GHz ISM微波段;

※     数据速率是1Mbps,射频功率是-20dBm~0dBm且可调,最大峰值功率1毫瓦;

※     在-40℃-85℃的工作环境的接受灵敏度是-90dBm;

※     支持协议:用户指定协议;

※     开发接口与其他设备连接是RS485/CAN总线,异步通讯速率9600BPS-38400BPS(订货前请指定好接口方式);

※     通过发命令的方式调节读写器的接收距离.

4)产品特征

※     支持RS485/CAN总线方式与上位机通讯;

※     加密计算与认证,确保数据安全,防止链路窃听与数据破解;

※     使用频道隔离技术,多个设备互不干扰;

※     先进的防碰撞技术,支持多标签读写;

※     可配置微波模块工作方式,发射功率可调;

※     可兼容客户提供的卡。

2. 2.4G有源电子标签(ML-T80人员标签)

ML-T80只读系列远距离电子标签,是构建于木兰完全自主知识产权的RFID 创新技术平台上定位管理电子标签通过专门读写器可以完成对人员的定位和自动识别。

ML-T80人员标签卡

1.电气特征

静态电流

小于2µA

工作电流

小于15mA

电池寿命

3-5年(使用寿命20年)

2.微波链路特性

信号调制方式

GFSK

通讯速率

双向1024Kbit/s

工作频率

2.45GHz

最大输出功率

0dbm

位误码率

10-9

3.物理特征

外壳材料

高温改性ABS塑料

标签类型

只读型

外型

86×54×5.5mm

重量

25

颜色

多种颜色

防护等级

IP34

安装方式

悬挂、佩戴

4.工作环境

1)对现场各种干扰源无特殊要求

2)工作温度:-30 ~ +65

3)工作湿度:小于85%

4)存储温度:-40 ~ +80

5)震动:10~2000Hz,15g 三个轴

6)抗电磁干扰:10V/m 0.1~1000MHz AM调幅电磁波





联系方式:

手机:18966760972

QQ:1207890007 联系人:张经理 地址:中国苏州吴中区
