苏州影像测量仪

产品描述

苏州影像测量仪SVM系列适用行业：

广泛应用于模具、机械、电子、钟表、汽车配件、手机部件、TFT产品、PCB线路板等等精密制造装配工厂。

苏州影像测量仪SVM系列功能特点：

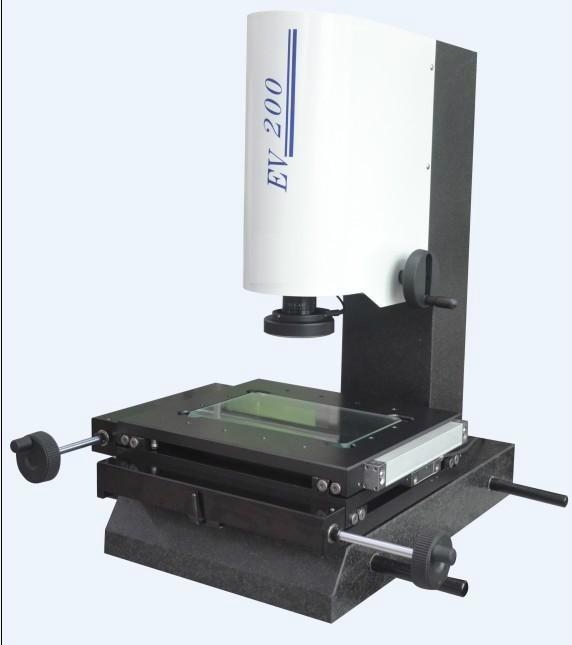

SVL系列是一款经济手动型二维影像测量仪，采用我公司SD2000-2D版测量软件，具备基本的点、线、圆、圆弧、椭圆、两点距离、两线距离、两圆距离、角度等基本二维测量功能，按照图纸要求摆正坐标功能，此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。

苏州影像测量仪SVM系列机构特点：

1、高精度花岗底座、立柱，机构永不变形，工作台面保证拥有极高的稳定性及刚性。

2、两层工作台设计、采用球化石墨铸铁结构，表面耐刮硬化处理。

3、精密级V型交叉滚柱滑轨搭配无牙螺杆，保证拥有极高的机械精度。

4、无摩擦精密传动、灵敏可靠、无背隙、并可快速移动。

5、镜头高皆镀膜镜片，并为无段变倍设计，在整数倍率设有卡槽，方便固定使用。

6、LED环形表面冷光源及轮廓冷光源，避免工件发热产生变形。

7、功能强大易用的影像测量软件可实现二维几何尺寸的测量。

8、Z轴二段式粗细微调装置在Z轴上除了装设了粗调装置外，还有微调的贴心设计，让您在焦距调整上更能得心应手

苏州影像测量仪SVM系列技术参数：

仪器型号	SVM-2010	SVM-3020	SVM-4030		SVM-5040		SVM-6045
X、Y量测行程	200x100x150mm	300x200x180mm	400x300x200mm		500x400x200mm		600x450x200mm
X、Y解析度	0.001mm	0.001mm	0.001mm		0.001mm		0.001mm
光学放大倍率	0.7～4.5X	0.7～4.5X	0.7～4.5X		0.7～4.5X		0.7～4.5X
影像放大倍率	18X～118X	18X～118X	18X～118X		18X～118X		18X～118X
平台最大承重	15 KG	20KG	25KG		30KG		30KG
机台精度	X，Y轴≤（3+L/150）μm （L为被测长度：单位：mm）					X，Y轴≤（4+L/150）μm
CCD	SONY 芯片43万相素color CCD(可选130万相素数字CCD)
测量软件	影像式SD2000-2D专用测量软件
PC主机	赛扬双核CPU：2.5G，1G内存、250G硬盘，CD光驱， 17 ″ 液晶显示器
仪器基座	00级高精度花岗石底座
功能	影像，测量，逆向工程，Word / Excel / AutoCAD输出，拍照，SPC统计分析。
照明	上、下光源均用可调节亮度LED平行垂直无影灯
外形尺寸	550×540×930mm	700×650×1000mm	800×940×1050mm	1000x900x1300mm			140015001300mm
仪器重量	160kg	220kg	420kg	580kg			700kg
选购件	0.5X、2X摄影目镜，可增加或降低倍数
