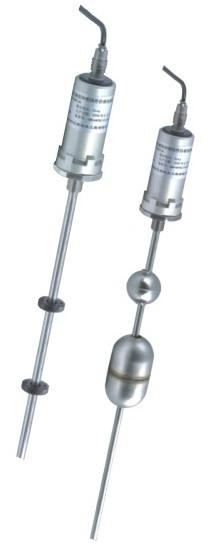

KYDM-L磁致伸缩线性位移传感器

KYDM-L磁致伸缩线性位移传感器
型号:KYCM-L
品牌:-
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰ -
单价: -
最少订量:1 件

产品描述


概述:
磁致伸缩线性位移(液位)传感器是应用“磁致伸缩”技术研制而成。此项技术由美国公司于1975年世界首创。现在这一技术已在国际范围内广泛的被应用在传感器技术之中,特别是用于要求测量精度高、使用环境较恶劣的位移和液位测量系统中。康宇公司自1997年从美国引进该项技术和产品后,通过消化、吸收和不断改进,形成了有康宇特色的新一代的高科技的位移(液位)产品。它具有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,因此不必像其它液位传感器一样需要定期重标和维护;正是因为它的输出信号为绝对值,所以即使电源中断重新接通也不会对数据接收构成问题,更无须重新归回零位。与其它液位变送器或液位计相比有明显的优势,它可广泛应用于石油、化工、制药、食品、饮料等行业,对各种液罐的液位进行计量和控制。作为位移传感器,它不但可以测量运动物体的直线位移,而且还可同时给出运动物体的速度模拟信号。灵活的供电方式和极为方便的接线方式可满足各种测量、控制及检测的要求;由于采用非接触测量方式,不会由于磨擦、磨损等原因造成传感器的使用寿命降低。它良好的环境适应性、可靠性和稳定的工作,为用户带来了极大的方便,与导电橡胶、LVDT、电阻式位移传感器等产品相比有明显的优势,而且一只传感器既可以用来测量位移,也可以测量速度,再加上有着极高的性能价格比和厂家及时周到的售后服务,足可让用户更加放心地使用。
特点:
■ 非接触式测量
■ 高精度、高稳定性、高可靠性
■ 性能价格比高
■ 使用寿命长
■ 多种输出方式可供选择
■ 具有反向极性保护功能
■ 防雷击、防射频干扰
■ 结构精巧、环境适应性强
■ 不需定期标定和维护
■ 隔离防爆(可选)
■ 安装方便
应用:
■ 伺服液压油缸活塞位置反馈或预置
■ 伺服汽缸活塞位置反馈或预置
■ 研磨机械位置反馈或预置
■ 铸锻机床位移控制
■ 注塑机模板定位与监测
■ 木材加工定位控制
■ 其它机械定位和位移检测
■ 汽轮机气阻阀门开度的检测与控制
■ 水轮机导叶开度的检测与控制
工作原理:
磁致伸缩线性位移(液位)传感器的工作原理如图所示。该产品主要由测杆、电子仓和套在测杆上的非接触的磁环或浮球组成。测杆内装有磁致伸缩线(波导线),测杆由不导磁的不锈钢管制成,可靠地保护了波导丝。工作时,由电子仓内电子电路产生一起始脉冲,此起始脉冲在波导丝中传输时,同时产生了一沿波导丝方向前进的旋转磁场,当这个磁场与磁环或浮球中的永久磁场相遇时,产生磁致伸缩效应,使波导丝发生扭动,这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲,通过电子电路计算出两个脉冲之间的时间差,即可精确测出被测的位移和液位。

技术参数:

量程范围(mm)
80,150,300,500,800,1000,1200,1500,2000,2200,2500,2800,
3000,3500,4000,4500,5000
(可根据用户要求定制)

输出形式/工作电压
(三线制)

位移信号:0~5VDC/+24VDC±10%
      0~10VDC/+24VDC±10%
      (-5~+5)VDC/±15VDC±10%
      (-10~+10)VDC/±15VDC±10%
      4-20mADC/+24VDC±10%
速度信号:1V/25.4mm/S(最大10VDC)
注:指磁环随物体匀速移动的速度为25.4mm/s时,输出1V的工作电压
,最大为输出10VDC的工作电压(也可与客户协商确定)

负载特性:
电压输出时最大负载电流2mA
电流输出时最大负载电阻600Ω

工作电流:
60~100mA(随量程的变化而增减)

工作温度
T1:0~70℃, T2:-25~+80℃, T3:-40~+85℃

储存温度
-40~100℃

纹 波
低噪音环境 小于2mVrms
伺服工作状态(80~1600mm) 小于6mVrms
伺服工作状态(1600~5000mcm) 小于10mVrms

性能指标:

非线性误差(±%FS)
0.05;量程300mm以下最大误差150μm

重复性误差
优于0.002%FS

分辨率
优于0.002%FS

迟 滞
优于0.002%FS

温度影响
±0.007%FS/℃

零点调整范围
20%FS

满量程调整范围
20%FS

频率响应时间
0.2~5ms(根据量程大小而定)

注:对同一只传感器而言,如果零点和满量程同时调整,其总的调整范围为额定量程的20%

结构特性:

测杆材料
OCr18Ni9(304)
316L不锈钢(特殊定制)

电子仓外壳材料
1Cr18Ni9Ti

连接形式
螺纹连接:M18x1.5
      M20x1.5
      3/4-16UNF(英制)

引线方式
1、PVC屏蔽电缆线(默认长度:2.8m,也可根据用户要求提供)
2、航空插头(不适用于隔爆型产品)
3、接线端子

防爆标志
隔爆型:EXdIIBT5

外壳防护等级
IP65

测杆承受的压力:
≤34MPa
