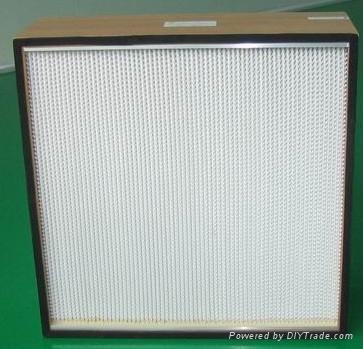

产品介绍 　　高效空气过滤器主要用于捕集0.5um以下的颗粒灰尘及各种悬浮物。采用超细玻璃纤维纸作滤料，胶版纸、铝膜等材料作分割板，与木框铝合金胶合而成。每台均经纳焰法测试，具有过滤效率高、阻力低、容尘量大等特点。

　　高效 空气过滤器 可广泛用于光学电子、LCD液晶制造，生物医药、精密仪器、饮料食品，PCB印刷等行业无尘净化车间的空调末端送风处。高效和超高效过滤器均用于 洁净室 末端，以其结构形式可分为有：有隔板高效、无隔板高效、大风量高效,超高效过滤器等。

　　

高 效 空 气 过 滤 器


产品选用要点
　　1. 高效空气过滤器选用的主要控制参数过滤效率、额定风量、额定风量下的初阻力、容尘量等。

　　2. 按GB/T6165-1985《高效空气过滤器性能试验方法 透过率和阻力》规定的方法检验，其透过率≤0.1%（即效率≥99.9%）或对粒径≥0.1μm微粒的计数透过率≤0.001%（即效率≥99.999%）的过滤器为高效空气过滤器。

　　3. 高效空气过滤器常用滤料有超细玻璃纤维等。

　　4. 空气过滤器应符合防火要求，高效空气过滤器按耐火程度分为三级：1级过滤器，过滤器全部材料都是不燃性的，不燃性材料应符合GB8624-1997 A级。2级过滤器，过滤器滤料应为符合GB8624-1997 A级的不燃性材料，分隔板、框架可用符合GB8624-1997 B2级的可燃性材料。3级过滤器，过滤器全部材料可用符合GB8624-1997 B3级

　　5 设计时，可按初阻力的二倍为终阻力，作为过滤器的计算阻力。

　　6 高效空气过滤器初阻力不得超过产品样本阻力的10%。

　　7 高效空气过滤器不宜单独使用，高效空气过滤器宜设置在净化空调系统的末端。

　　8 容尘量厂家应提供。高效过滤器出厂时应检漏。其他要求根据用户需求定。

　　9 在一般非平行流洁净空调系统中多采用组合的过滤器风口。

高效空气过滤器产品分类
　　主要分为：有隔板高效过滤器， 无隔板高效过滤器 ，V-BED高效滤网， 耐高温高效过滤器 。

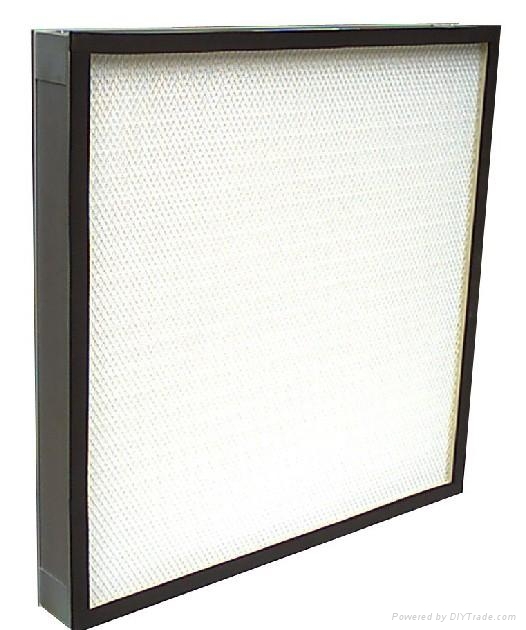

无隔板高效过滤器
　　无隔板过滤器是用热熔胶代替有隔板过滤器的铝箔对滤材进行分隔。由于没有了隔板使得50mm 厚的无隔板型过滤器能够达到150mm 厚的有隔板过滤器的性能。 90mm 厚外框的HEPA在相同过滤面积及过滤效率的情况下，风量可以达到有隔板SPAN 150mm 厚标准阻力型的1.3倍，SPAN 150mm 厚标准阻力型的两倍。可以满足当今空气净化对各种空间和重量及能源消耗的严苛需求。

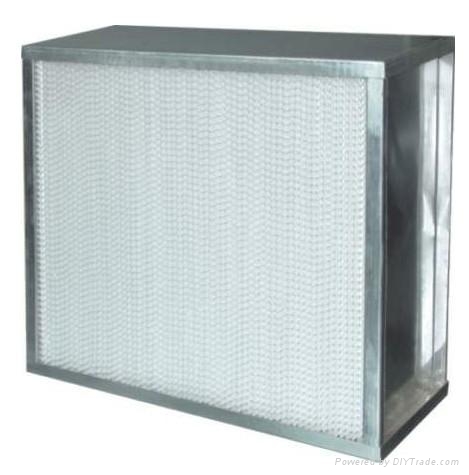

有隔板高效过滤器
　　有隔板过滤器的滤料是利用专用自动设备打成皱褶的铝箔分隔并折叠成型，正值对生产过程的管理及严格的侧试保证了产品的质量。

　　折景过滤器可将较大的灰尘累计在折景的底部，两侧则可有效过滤其它微尘。大体而言，折景越深，使用寿命越长。

　　这类产品具有以下特点：

　　结构坚固过滤效果稳定，使用寿命延长

　　坚固、有效率、且易于处理

　　初阻力低

　　过滤效率稳定

　　使用此过滤器不需要改变原来空调箱的设计，效率比传统平面过滤器好，还可以延长后段高效过滤器寿命。初效过滤器产品主要包括：板式过滤器 不织布滤料 全金属过滤器可洗式过滤器密褶式过滤器等
V型密褶式过滤器
　　用于一般通风系统，具有过滤面积大，阻力低，使用寿命长等特点。它可做为高效过滤器的预过滤器使用，从而有效延长高效过滤器的使用寿命。

　　耐高温高效过滤器

　　该过滤器可以使用在250℃的高温环境，过滤效率可达到99.99% @0.3μm.

　　D.O.P./P.S.L. Testing 95%、99.99% at 0.3μm

　　
V-BED高效滤网
　　V-BED型的中、高效过滤器，这款产品是专为在低阻力下达到大风量需求设计开发的。 LV 的高效率系列可以在 250Pa 初期阻力的情况下风速达到 2 . 5m / s （即 500 场m ) 。

施工安装要点
　　应注意高效过滤器的安装密封，密封方法有接触填料密封、液槽刀口密封和负压泄露密封。

　　 三、相关标准图集

　　07K505《洁净手术部和医用气体设计与安装》

　　 四、执行标准

　　产品标准

　　GB13554-92《高效空气过滤器》

　　GB/T6165-1985《高效空气过滤器性能试验方法 透过率和阻力》

　　工程标准

　　GB50073-2001《洁净厂房设计规范》

　　GB50333-2002《医院洁净手术部建筑技术规范》表1

高效空气过滤器过滤效率及阻力表
　　

性能

　　分类
额定风量下的过滤效率(%)
20%额定风量下的过滤效率(%)
额定风量下的初阻力(Pa)
备注

A类
粒径≥0.5μm，≥99.9
—
≤190
A、B、C三类效率为钠焰法效率；D类效率为计数效率；

B类
粒径≥0.5μm，≥99.99
≥99.99
≤220

C类
粒径≥0.5μm，≥99.999
≥99.99
≤250

D类
粒径≥0.1μm，≥99.999
粒径≥0.1μm，≥99.999
≤280


产品技术参数参考
　　

规格尺寸（mm）
额定风量（M3/h）
建议风量
初阻力 Pa
终阻力 Pa
过滤效率 %

305×305×69
260
260
≤160Pa
≤350Pa
99.999

484×484×69
700
700
≤160Pa
≤350Pa
99.999

610×610×69
1100
1100
≤160Pa
≤350Pa
99.999

915×610×69
1600
1600
≤160Pa
≤350Pa
99.999

610×610×90
1500
1500
≤160Pa
≤350Pa
99.999

915×610×90
2000
2000
≤160Pa
≤350Pa
99.999
