三维电子罗盘FNN-3300
| 型号： | FNN-3300 |
|---|---|
| 品牌： | 航天长城 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 仪器、仪表 / 其他仪器、仪表 |
| 标签︰ | 三维电子罗盘 , 数字罗盘 , 三维磁罗盘 |
| 单价： |
-
|
| 最少订量： | 1 件 |
产品描述

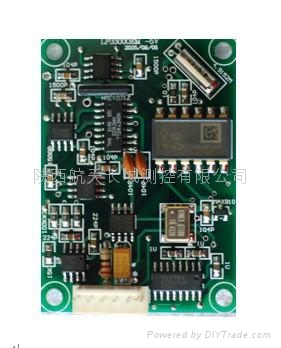

产品名称：三维电子罗盘FNN-3300
产品简介：
一．产品特点:
1．罗盘通过三轴磁阻传感器测量平面地磁场，双轴倾角补偿。
2．高速高精度A/D转换，磁场测量精度100μGuass。
3．罗盘内置温度补偿，最大限度减少倾斜角和指向角的温度漂移。
4．罗盘内置微处理器计算传感器与磁北夹角，输出RS232格式数据帧。可选RS485和RS422输出。
5．具有简单有效的用户标校指令。
6．具有指向零点修正功能。
7．外壳结构防水，无磁。（可选不带外壳）
8．工作温度范围-40℃到+85℃。保存温度-55℃到+100℃。
9．产品重量0.4kg。
二． 产品应用范围:
电子罗盘FNN-3300可广泛应用于航空航海、通信雷达、微波定向、海上平台控制、天线安装固定、无人机及机器人自动控制、交通车辆检测。
三． 主要技术指标:
俯仰和横滚输出：
|
响应速度
|
1-10次/秒(可调)
|
|
输出范围
|
±60°
|
|
精度（俯仰范围±30°）
|
±0.1°
|
|
精度（俯仰范围±30°到±45°）
|
±0.2°
|
|
分辨率
|
±0.01°
|
|
重复性
|
±0.03°
|
航向输出：
|
响应速度
|
1-10次/秒(可调)
|
|
测量精度
|
±0.5°
|
|
分辨率
|
±0.2°
|
|
重复性
|
±0.4°
|
其它指标：
|
磁场测量范围
|
0.1 Gauss 到 3 Gauss
|
|
最大干扰磁场
|
20 Gauss
|
|
电源电压
|
+12V DC
|
|
电源电流
|
60mA
|
|
工作温度
|
-40℃ 到 +85℃
|
|
存储温度
|
-55℃ 到 +100℃
|
|
外壳尺寸
|
铝外壳( 长100mm宽75mm高40mm)不带外壳：55*40mm
|
极限工作指标：
|
电源电压
|
+7V到 +18V DC
|
|
工作温度
|
-50℃ 到 +85℃
|
注：长期工作在极限条件下，会造成数据失准，或者造成产品永久性损坏。
四． FNN-3300电子罗盘输出信号格式：
罗盘输出RS-232格式数据，格式“9600，n，8，1”。每帧输出20字节16进制数。随产品带演示软件。
串口输出电压的范围，依照SP232的技术指标：
|
|
最小
|
典型
|
极值
|
单位
|
|
TXD
|
±5
|
±7
|
±15
|
º
|
|
RXD
|
±5
|
±7
|
±15
|
º
|
|
GND
|
0
|
0
|
0
|
º
|
