手动刷式过滤器

手动刷式过滤器
型号:SDSSY
品牌:贵贯
原产地:中国
类别:工业设备 / 通用机械 / 过滤设备
标签︰手动过滤器 , 排污过滤器 , 反冲过滤器
单价: ¥1000 / 件
最少订量:1 件

产品描述

手动刷式过滤器
过滤器滤网的在线清洗,是目前较先进的过滤技术。
  GGSSY系列手动刷式过滤器,设置了十分有效的刷式清洗构件,除了具有常规水质过滤器的过滤功能外,还可进行在线清洗,无需停机,无需拆卸,只要打开排污阀,轻轻转动手柄,即可直接进行清洗排污,避免了滤网堵塞,停机检修的弊端,是十分可靠的在过滤系统。
型号编制

结构、工作原理

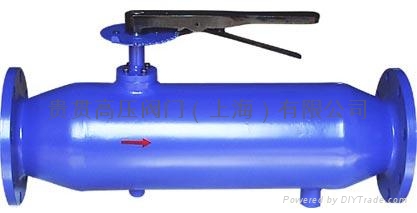

由筒体、滤筒、刷板构件、手柄、压力表、球阀等部件组成。
  GGSSY系列手动刷式过滤器在滤筒内部设有能转动的刷板构件,由外部手柄带动,使得刷板对附有杂物的滤筒内壁进行清洗。
  正常工作时,水流进入滤筒后,渣物等被截留在滤筒内,滤后水达到用户要求的标准。
  当进出口端压力表差达到一定值(建议当进出水口压差达到0.04MPa时,应对滤筒进行清洗,用户也可根据实际使用情况确定),即说明滤筒内已积聚较多杂物,堵塞了滤网,这时打开排污阀,轻轻转动手柄,使筒体内水流和刷板对滤网进行清洗和排污,至进出口压差降至正常,过滤全过程系统不断流,排污耗水量极少。
型号
进出水口直径
最大流量
(m3/h)
相关尺寸(mm)
mm
L
D
d
GGSSY-50
50
2
19
600
159
25
GGSSY-65
65
2.5
29
600
159
25
GGSSY-80
80
3
49
600
159
25
GGSSY-100
100
4
78
700
219
32
GGSSY-125
125
5
122
750
219
40
GGSSY-150
150
6
175
900
273
40
GGSSY-200
200
8
312
1050
377
50
GGSSY-250
250
10
483
1150
426
50
GGSSY-300
300
12
698
1280
480
65
GGSSY-350
350
14
952
1420
560
80
技术参数             型号规格
1.最大工作压力:1.6Mpa
2.最大工作温度:100。C
3.滤网规格:10~60目
4.压力损失:≤0.02Mpa
安装使用
1.设备筒体上箭头方向为             水流方向,连接管道时切勿接反。
2.过滤器应安装在系统主干管上,并        尽量靠近主要保护设备。
3.过滤器宜水平或垂直安装,当垂直安装时,水流方向应是之上而下。
4.过滤器安装是注意排污口向下。
5.使用中根据设备运行情况选定合适的压差,以便及时排污。
6.清洗时,先打开排污阀,转动手柄即可,清洗完毕将排污阀关闭。
7.安装时应考虑便于检修,需留有一定检修空间。
