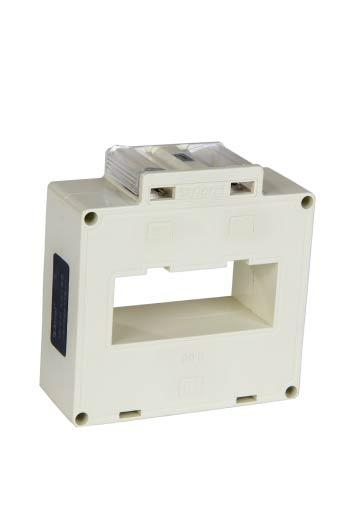

普通测量型电流互感器
| 型号： | AKH-0.66 I |
|---|---|
| 品牌： | 安科瑞 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 输变电设备 |
| 标签︰ | 电流互感器 , 测量互感器 , AKH |
| 单价： |
-
|
| 最少订量： | 1 件 |
产品描述
普通测量型电流互感器可与一般测量仪表配套使用；一次电流测量范围5-6300A，二次输出5A或1A；测量范围为额定值的0~120%。
符合标准
产品符合国标GB1208-2006。
技术指标
l 测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A
l 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 额定频率50-60Hz
l 环境温度-30℃~70℃，最高耐温120℃
l 海拔高度≤3000m
l 工频耐压3000V/1min 50Hz
l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
产品特点
外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
AKH-0.66Ⅰ—适用于（单）多根电缆或单根母排穿越，适用面广，规格多
AKH-0.66-Ⅱ—适用于多根母排（2-6根）或多根电缆穿越，适用面广，规格多
AKH-0.66-Ⅲ—具备Ⅰ、Ⅱ型特点，满足供电计量精度高，容量大的要求，计量用，400/5A及以上
AKH-0.66-M8 —适用于小电流，小空间场所，为接线式CT，尤其适合抽屉柜要求，体积小，容量2.5VA
选型说明
l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
l 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
l 产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
l 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。
售后服务承诺：产品保修期为一年，凡质量问题，原因在供方的，免费调换或维修。
