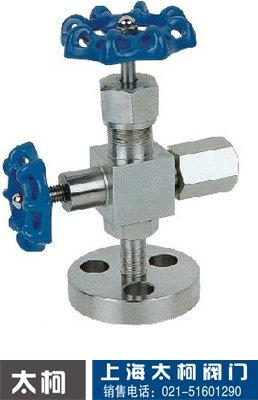

J49H压力计针型阀

J49H压力计针型阀
型号：J49H
品牌：太柯阀门
原产地：中国
类别：工业设备 / 机械五金 / 阀门
标签︰ -
单价： -
最少订量：1 件
发送查询

产品描述


压力计针型阀概述：
压力计针型阀比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.

压力计针型阀主要零件材料：

零件名称
Part name

阀杆
Stem

阀体
Body

阀底座
Base

填料
Packing

填料阀盖 Packing
bonnet

手轮Handwheel

J49H-320-DN3

碳钢
Carbon steel

铬不锈钢
Cr. Stainless steel

聚四氟乙稀，柔性石墨
PTFE，Soft graphite

碳钢Carbon steel

优质碳钢
High grade carbon steel

J49H-320P-DN6

铬镍不锈钢
Cr. Ni Stainless stee

铬不锈钢
Cr. Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢Stainless steel

压力计针型阀主要性能规范：

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J49H-320

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.

J49H-320P

32.0

48.0

35.2

0.6

32.0

C≤425 OC

压力计针型阀主要外形及连接尺寸：

型号
Type

公称直径DN（mm）

尺寸 Dimension

重量(kg)Weight

L1

D1

D2

L2

H

H1

h

H’

M1

L3

J49H-320

3

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3

J49H-320P

6

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3
V
