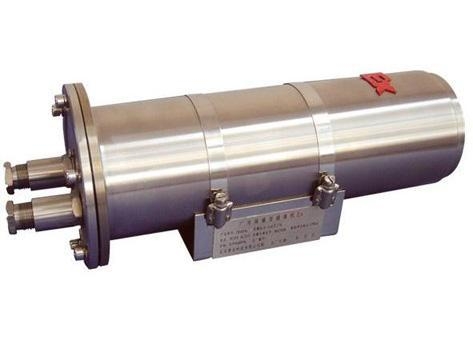

KBA153矿用本安型网络光纤摄像仪

KBA153矿用本安型网络光纤摄像仪用于煤矿井下有瓦斯、煤尘爆炸危险的场所。本摄像仪是煤矿工业电视系统中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备，可采用光缆、同轴电缆或双绞线传输；结构紧凑，体积小，重量轻，防爆，抗震，防潮，适合于煤矿井下使用。KBA153(A/E)-F/CM KBA153(A)-FC KBA153(A)-FM KBA153(A)-CC KBA153(A)-CM
本摄像机由本安外壳、镜头、CCD、光发射板以及接线端子组成
1．产品概述
1.1 产品功能
摄像仪是提供图像信息的设备，其性能好坏将直接影响图像的质量。光纤摄像仪把固体CCD器件与光发射器件融合在一起，共同置于防爆壳体中，使摄像、传输一体化，摄像仪同时配接电缆接口和光纤接口，输出电信号和光信号。
1.2 用途特点
本摄像仪按《KBA149矿用本安型光纤摄像仪企业标准》设计制造，企标编号用于煤矿井下有瓦斯、煤尘爆炸危险的场所。本摄像仪是煤矿工业电视系统中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备，可同时可采用光缆或同轴电缆传输。本摄像仪结构紧凑，体积小，重量轻，防爆，抗震，防潮，适合于煤矿井下使用。
1.3 型号说明
品种：矿用本安型光纤摄像仪
1.4 外形尺寸
外形尺寸：250mm×90mm（直径）
重 量：约2.5Kg
2．环境和贮运条件
2.1 环境条件
a）环境温度：0℃～40℃；
b）平均相对湿度： 不大于95％（25℃）；
c）大气压力： 86kPa～106 kPa；
d）煤矿井下有瓦斯，煤尘等爆炸危险的环境,但无破坏绝缘的腐蚀性气体场合；
e）有溅水或淋水的场所；
f）无显著振动和冲击的场所。
2.2贮运条件
a）高温： +60℃；
b）低温： -40℃；
c）平均相对湿度： 95％（25℃）；
d）振动： 加速度20m/s2；
e）冲击： 峰值加速度300m/s2。
3．主要技术参数
3.1 供电电源：直流12V（由KDW32、KDW33、KDW0.3/660本安电源供电）
3.2 额定工作电压：DC12V
3.3 工作电流：≤500mA
3.4摄像仪指标为：
a）最低照度：0.2Lux/F1.4；
b）环境照度：3~30Lux
c）水平清晰度：优于350TV线
d）灰度：优于7级
3.5输出方式有以下二种：
a）电信号输出为正极性全电视信号；
视频输出信号标称值为1.0V（75Ω平衡负载）；
视频信号输出幅度为(0.7V±0.21V)；
同步信号输出幅度为（0.3V±0.1V）。
b） 光纤输出：波长为1.3μm；
输出光功率(-6~-3)dBm。
4．工作原理
本摄像机由本安外壳、镜头、CCD、光发射板以及接线端子组成。外界景物的光线通过玻璃视窗进入镜头，聚焦在摄像头的CCD芯片上，由CCD摄像头输出全电视信号，经过放大直接输出本安视频信号，别外本安视频信号又进入光发射板，经过调制后输出光信号。该光信号可由光纤直接输出
该摄像仪内部电路进行了特别的本安处理，以确保其本安性能。
5．安装调试
将电源线和光纤分别接入如图2所示的位置。将所有的连线连接好，通上电源，电源指示灯点亮，表示接线是正确的。通过视频线将摄像仪的视频输出信号端口连接到电视机上，可以有助于调整镜头。
本摄像仪应由人员携带至现场安装，可吊在支护顶板的钢梁上，或用托架装于巷道壁上。
本摄像仪采用标准镜头，接好线后，旋下前壳，露出镜头，对准景物调好焦距及根据现场光照情况调好光圈，即可正常工作。
6．维护保养
保养：
（1）本摄像仪的玻璃应使用干净棉纱等定期（每周一次）擦去灰尘。
（2）镜头应用光学镜头纸擦拭。移动摄摄像仪时注意轻拿轻放。
（3）使用及维护过程中不得改变本安电路中电器元件的型号、规格及参数。只有经过厂家培训且获得资格证书的修理人员才能对其进行故障处理。
（4）设备运输应符合水路、陆路运输及装载的要求避免碰撞、腐蚀。
排障：
（1）无图像输出
电源指示灯不亮，首先检查外部电源是否正常。若电源正常则检查指示灯是否损坏，如果二极管指示灯已损坏，可由具备维修资格的人员对其进行更换。若二极管指示灯没有损坏，则可能是安全处理电路损坏了，可通知具备维修资格的人员进行更换。
（2） 图像不清楚
a. 焦距没对好，取下前壳，重新调整焦距。
b. CCD摄像镜头面上有灰尘，使用光学镜纸擦拭镜头。
c. 摄像仪玻璃面上有灰尘，使用棉纱除去灰尘。
若遇到其他的问题，请联系我公司。
注意事项：
所有关联设备应进行防爆关联审查和检验，取得防爆关联审查检验合格证明后方可接入，维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
