3GR三螺杆泵概述简介

一、特点：

三螺杆泵包括3G 通用型，3GC 船用型及特殊型。三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。

二、适用介质及性能范围：

三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。流量范围0.2~590m3/h，最高工作压力100bar，最高温度150℃。

三、结构:

1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体（统称泵体），轴封为机械密封。

中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有机械密封和填料密封两种。

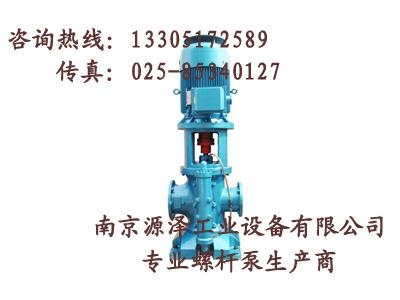

船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。

2、寿命长：三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命堪称半永久性。

3、所输液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部件惯性小，则起动力矩和振动很小。

4、具有高吸入能力。

5、为保证泵，电机及管路系统的安全，中等流量以上的螺杆泵均带有安全阀当压力超过安全阀的设定压力时，高压油将回流至泵的进油口。

四、材质说明:

材料组合代码	泵体	衬套	使用范围
W1	HT200	稀土铜钼球铁	可低压输送润滑性较差，粘度适当的液体，如燃油等。
W2	HT200	ZL109	可低压输送润滑性好，粘度适当的液体，如润滑油等。
W3	QT450-10	ZL109	用于特殊场合（如船用泵）低压输送润滑性较好，粘度适当的液体，如润滑油等。
W4	QT450-10	稀土铜钼球铁	用于特殊场合（如船用泵）低压输送润滑性较差，粘度适当的液体，如燃油等。
W21	HT200	ZCuSn5Pb5Zn5	可在较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油等。
W23	QT450-10	ZCuSn5Pb5Zn5	用于特殊场合（如船用泵）有较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油等。

五、系列说明:

系列特征	系列代号	结构型式	适用范围	性能范围
				流量	最高工作压力
滑油系列	3G  3GC	卧式单吸	20~150cst润滑油类及润滑性液体	0.3-94（m3/h）	60（bar）
	3GS 3GCS	卧式 双吸		80-590	16
	3GCG	立（悬挂）式 单吸		10-96	8
	3GCL 3GCLS	立式柱脚型单吸		4-96	8
		立式柱脚型双吸		88-306	8
燃油系列	3Gr 3Gr	卧式 单吸	3~365cst 轻重质燃 油类	0.3~94	60①
	3GSr 3GCSr	卧式 双吸		80~590	25②
高粘油系列	3GN	卧式 单吸	365~760cst 高粘度 油类	1.0-40	25
注解：①适用于重质燃油类。②适用于轻质燃油类。
