直线电机分为很多种，它们各有优势，都能为用户提供便
利。Parker生产三类直线电机：无铁芯电机、铁芯电机、以
及一种采用"无槽"结构的独特电机。

简介：
Parker  Hannifin  在过去的几十年中一直为客户提供
创新自动化解决方案，这种创新精神也充分体现在
方兴未艾的直线电机技术市场中。在2003年,Parker
收购了直线电机领域最有名的品牌之一Trilogy公
司,通过整合Parker和Trilogy的专利化直线电机解决
方案，帮助自动化和自动机械领域的客户显著提升
系统性能，并大幅降低总体拥有成本。这样一来，
与竞争对手的技术相比，Parker公司的技术就具有
了明显的优势。通过全面完善直线电机部件并采用
全工程化定位系统，Parker能够创建非常实用的解
决方案，不仅可以帮助您增加机器系统的效率，而
且可以提升准确度和动态性能。

产品特点：
直线电机的优势  -
高速
高加速度
快速响应 - 速度相当于机械系统的100倍
刚度 - 弹簧刚度好于机械系统
零背隙 - 直接驱动技术
无须维护的操作 - 减少了部件数，从而降低了机
械复杂度
长行程，没有性能损耗
适用于真空和严酷的环境

应用  -
半导体和电子元件
平板和太阳能面板制造
医药和生命科学
机床
光和光子元件
大幅面打印、扫描和数字制作
包装和材料处理
自动化总成

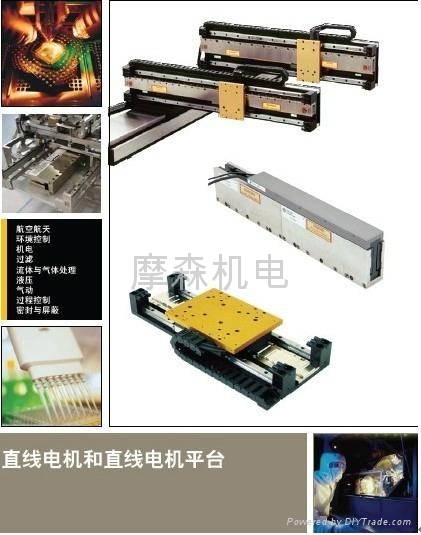

Parker提供了最全面的直线电机技术产品方案，其中既
包括部件或"套件"形式的电机，也包括包装的定位台，还
包括完整的定制设计系统。因此，Parker的方案能够满
足任何直线运动系统的需求。

组件电机  -
无铁芯电机 - 超强性能，零齿槽效应
铁芯电机 - 单位尺寸的产品包具有最高功率
无槽电机 - 良好的线性力、平稳的平移、低成本

工业级定位器  -
预制的，可以随时投入使用的产品包
可以连接驱动器/放大器
高动态速度和加速度
高精确度

精度级定位器  -
预制的，可以随时投入使用的产品包
可以连接驱动器/放大器
精度非常高
可以提供微型定位器

多轴功能  -
可以提供标准的转换支架
定制的配置
通过销钉实现良好的正交性
连线管理

定制系统  -
借助Parker丰富的运动系统设计经验、系统项目管理过
程以及全球基础构架为您解决最棘手的运动问题。
在合作开发过程中，根据客户的目标和严格的性能规格
来创建完整的工程解决方案。

直线电机的类型

直线电机分为很多种，它们各有优势，都能为用户提供便
利。Parker生产三类直线电机：无铁芯电机、铁芯电机、以
及一种采用"无槽"结构的独特电机。

直线电机可以作为单独的部件，也可以作为完整的系统。电
机部件(或者称为"套件")，其中包含一个电机线
圈和分离的磁轨。线圈组件称为"施力部件"，在某些情况下
也称为"主级"元件。施力部件一般包括电机线圈，此外还有
一个附板或安装条，可以把线圈连接到载物台上去。

I-FORCE无铁芯直线电机
叠放的绕组：
增加了作用力的密度
提高了散热性能
降低了升温
电机尺寸更小，价格更低

对磁体没有吸引力：
组装和操作更方便/更安全，行进更平稳(没有齿槽效应)
使用导热的环氧树脂配合绕组(获得专利的RE34674)：
更好的散热性能

采用真空封装工艺：
电机可以用于高真空环境(额定规格为10^-6  torr，目前已经可以
用于10^-7的应用)

模块式磁轨：
行程长度不受限制
嵌入式超温控制器或者可选的热敏电阻：
避免绕组出现过热
超高柔性的连线：
连线的使用寿命更长，可以使用数百万个操作周期
RIPPED铁心直线电机

特点和优势
RIPPED铁芯直线电机，用于需要大作用力的场合
正在申请专利的超平稳防齿槽技术
连接器模块有助于快速方便的安装
内部热截断开关保护线圈
在连接器模块中集成了数字霍尔效应设备，原位和+/-限位传感器
带有埋装磁体分离器的模块式磁轨
内置的电线固定接头
有两种长度的模块式磁轨，不限行程长度

正在申请专利的RIPPED铁芯电机
横截面积：55mm(2.165")x 37.5mm(1.476")
最大作用力可达325N (73lbs)，连续作用力可达
97N(22lbs)
有两种长度的模块式磁轨，不限行程长度
连接器模块有助于快速方便的安装
内部热截断开关保护线圈
I

- FORCE无铁芯直线定位器
因为铝压片通常无法满足直线度和平坦度要求，所以Trilogy定位
器采用了磨光钢或铝座，以便确保良好的平坦度和平行度。
Trilogy设备带有单轴承或双轴承轨道定位器，能够更好地满足每
种应用的性能和成本要求。
每个定位器都带有一个用于工业环境的磁编码器，或者一个光学
编码器，其分辨率可以到0.1 um(0.000 04")。
双轨定位器可以选择使用标准的波纹管。
所有系列的定位器都具有多种可选的载物功能。
提供了多种宽度的连线轨道，可以增加刚度和刚性。
可以根据用户所使用的有效负载管线来采用不同宽度的连线轨道。
