产品描述

一概述
  近年来,随着我国对外环保的重视,清洁燃烧已提到日程上来,当前燃煤电厂锅炉的优化燃烧,煤量和燃烧空气的合理分配是基本条件之一。锅炉燃烧配风的好坏直接影响到锅炉运行的经济性和稳定性。锅炉经常出现的灭火,燃烧不稳定,燃烧器烧损、结焦、飞灰可燃物含量高,一次风管堵塞和一次风管着火等现象,大都与不合理的燃烧配风和风压有关。防堵取压准确测量,是所有大、中、小电厂在风压测量中历年来的一贯追求。对锅炉运行中的一些重要参数(如炉膛压力、烟气压力、磨煤机压力、一、三次风压等)必须解决防堵问题才能进行连续准确的测量。特别是流化床锅炉就更容易堵塞,流化床炉膛内的燃烧是利用强大的风流使物料流动起来进行充分燃烧,其炉膛内的流化情况是一个重要运行参数,但流动的物料极易堵塞常规的防堵取样器,给锅炉的安全节能运行带来一定的影响。
  我公司针对上述情况,参考了国际同类产品,结合国内情况,根据多年从事风压取样防堵的研究成果和经验,综合流体力学的原理研制了BFC补偿式风压测量防堵吹扫装置。该装置完全彻底地解决了即要取样防堵又要测量准确的问题,且加装了调压稳流补偿器,完全解决了电厂气压不稳的问题,确保了流量控制器的正常运行。该装置的应用为电厂锅炉安全可靠的运行提供了有力的保证。同时通过广大用户的广泛使用。为锅炉运行人员监视燃烧器的风粉情况和及时调整燃烧工况提供了可靠的手段,从而提高了运行水平。
二、技术特点
  1.一般的反吹扫装置由于背压(P)的影响,反吹空气流量受到限制,流量公调节在100升/小时以下,测压管内反吹空气流速低,当炉压处于正压和煤粉颗粒浓度过大时,测压管极易堵塞,尤其是在高温状态下测压,由于空气流量不足,测压导管得不到冷却,极易被高温烧毁和被高温颗粒粘附。为解决上述问题,经过反复试验,研制出接口管径小,且有自补偿能力(补偿后剩余误差近拟为“0”)、耗气量小的BFC型自补偿连续吹扫防堵取压装置。BFC 装置可根据使用条件调整反吹空气流量,连续吹扫其流量可达到2500升/小时,比一般反吹扫装置的流量大25倍,其反吹空气流速比一般吹扫管路大370倍,而且不会影响测量值,由于有足够的空气反吹和冷却,因此不会造成堵塞和烧毁。
  2.该装置结构合理、安装方便、永不堵塞、测量准确等优点。具有压力补偿功能,该功能采用空气动力方法来消除背压(P),补偿线性好,在使用中反吹空气的流量和压力的变化人会影响测量值,其有调整准确、结构可靠、没有故障等特点。
  3.整体设计没有磨损无器件,可保证在恶劣的环境下长期稳定的工作。该装置设有检测孔,可在运行中现场测量和调整。
  4.该装置的恒气源控制箱只需配备压缩空气,不需要任何电控线路,耐灰尘、防雨水,不怕水及灰尘污染,保证安全运行。该装置吹扫测压点数量根据现场而定。
  5.该装置配有多功能防堵取样器,型号为APP-I-A,该取样器具有如下无可比拟的优点:
  (1)该取样器中的测压导管为φ12X2耐热管,由于管径细,空气流速高,冷却效果好,测压导管不易烧毁,测压导管可直插到炉内壁边缘,克服了因炉内耐火层裂纹对测量值的影响。
  (2)该取样器具有间歇外吹扫功能,但它不是由电动阀控制,因为外吹扫工作间隔时间很短,用人工操作即可,维护人员根据行动情况每隔10-15小时打开测压管上的外吹扫阀进行短暂吹扫,每次吹扫时间仅3-5秒,就可将测压管周围的灰渣吹净,由于间隔反吹孔在测压管前端,因此吹扫时对测压值影响很少。
  (3)该取样器中的测压管为φ12X2耐热管更换容易,方便,还可在运行中更换维修,尤其是结焦时的维修更加方便快捷,其方法是将间歇吹扫阀门找开向炉内喷射压缩空气,防止炉内燃气外喷,后取出测压管进行修复或更换,目前其他任何同类产品都不具有该功能。
三结构与原理

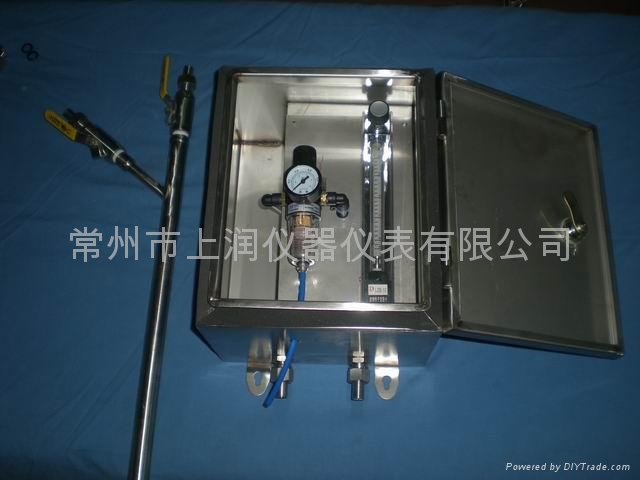

  BFC补偿式风压测量防堵吹扫装置有二大部分组成:恒气流控制箱和取样吹扫器,如图一所示:
  (1)该装置的测量原理是利用外加恒定气源连续在测点内通风的方法使测点防堵,并利用体力学的动压补偿方法消除因反吹扫空气产生的压差,从而保证了真实测量值,这是补偿式风压测量防堵吹扫装置的最大特点。
  (2)系统示意图中压力变送器口的取样点A至测压管B之间,由于气体流动而产生的管内压差为△P,流动气体珠重量为T,该段空气流速为V,该管段空气阻为系数§,A点压力为PA,B点压力为PB,

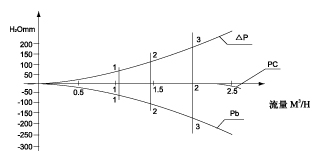

  则△P=T.§.V2/2g PA=PB+△P 见图△P曲线
  从公式中可看出,气体因压力变化会引起气体流量的变化和△P的改变.为保证测量精度,在常规的反吹方法中只能选用较小的流量(一般为0.3~0.5NM3/H),因而容易引起堵塞和烧毁.如加大流量,随之△P也跟着增加,这时只得采用调整变送器和显示仪表调零的方法,因而引起显示系统混乱,在运行中出现问题也很难校正.自动调节阀,流量计的帮障和偏差将直接影响测量的精度,日常维护工作量非常大.
  为克服上述弊病,提高测量的精度,在系统中加入了压力补偿装置,设补偿压力为Pb,补偿后的压力为Pc使:Pb= -T.§.V2/2g见图Pb曲线Pc=Pb+△P见图Pc曲线
四技术指标
  仪表气源压力:≥0.6MPa
  测量误差:≤0.5mmH2O
  内反扫耗气量:3NM3/H(可调)
  外吹扫耗气量:用气量1M3
  使用环境温度:-30~60℃
补偿式风压测量防堵吹扫装置 1
