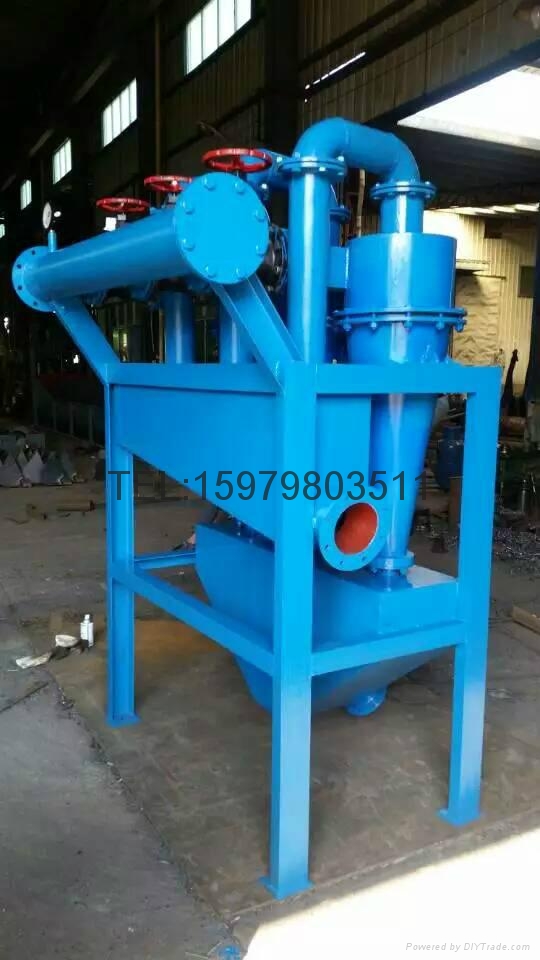

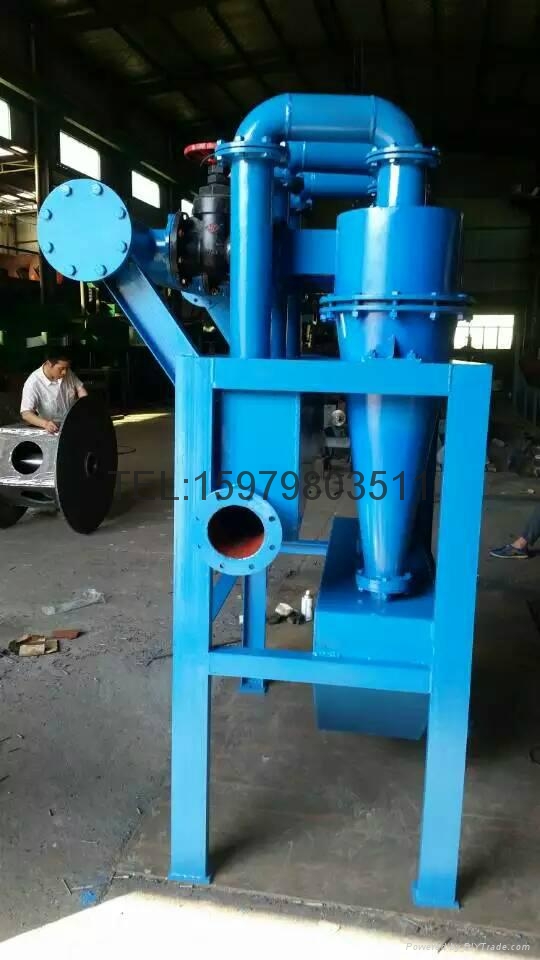

水力旋流器　　
水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。

水力旋流器的构造及原理：

　　水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。 　　水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下，将较粗、较重的矿粒抛出。 　　水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。 　　水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。

水力旋流器详细技术参数：

　　

类 型	型号与 规格	直径 mm	锥角 （度）	溢流粒度 (μm)	处理能力 (m3/h)	溢流管 直径 mm	给矿口 面积 (mm)2	排砂嘴 直径 mm	外型尺寸 （长×宽×高） mm	重量 (t)
旋 流 器	FX-125	125	20	20-50	3.1-6.1	14,18,25,35	25×10	15,25	260×320×646	57
FX-150	150	20	35-75	7.5-15	20,40,32,25	22×22	32,24,16	570×426×1123	128
FX-250	250	20	40-100	10-39	26,34,50,69	50×20	20,25,35	852×516×1273	205
FX-300	300	20	45-105	37-43	65,75	47×60	35,40	852×525×1940	287
FX-350	350	20	50-110	74-90	115,105,95	80×65	80,70,60	955×680×2299	430
FX-500	500	20	60-120	170-220	180,160,140	110×120	110,90,70	1090×811×2835	718
