柴油发电机组控制箱VFA

型号：	SHY-100-VFA
品牌：	SHY胜业
原产地：	中国
类别：	电子、电力 / 电气控制系统
标签︰	自动控制箱 , 油机控制屏 , 发电控制箱
单价：	-
最少订量：	1 件

发送查询

产品描述

SHY-100-VFA自动控制箱简介

1.系统组成：

本系统由智能柴油发动机控制器SHY-100和其他控制单元模块、仪表组成。

2. 功能介绍：

本系统为自动柴油机发电机控制系统，具有手动、自动开机∕停机和故障保护及显示等功能。

系统通过各种传感器和控制单元模块，对发电机组进行实时监测控制，并在控制箱面板的LCD显示屏上显示出设备所处的运行状态和相关的测量参数值。

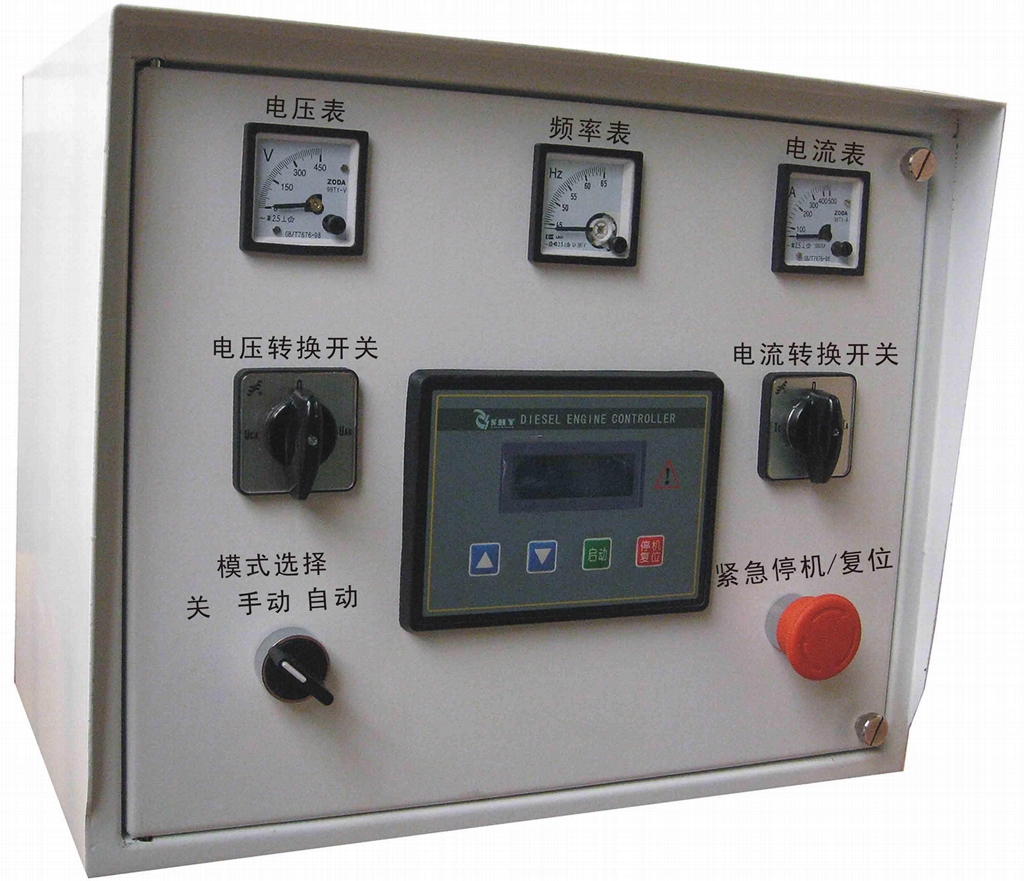

控制箱面板上同时设有模式选择《关手动自动》转换开关、紧急停机∕复位按钮，发电频率表和发电电压表、电流表可以通过转换开关来观测三相实时数值；根据使用模式选择《关手动自动》控制和采用意外紧急停机。

系统还配备柴油机转速控制模块，控制信号通过外置的油门驱动器准确控制柴油机的转速，以稳定发电机的运行工况。

控制系统装设有自动市电充电器，可随时自动为蓄电池充电，保持蓄电池有足够的电量。

3.操作说明

该系统可三种模式选择《关手动自动》的运行模式。

3.1关模式

在模式选择开关《关手动自动》打到“关”位置，这时系统处于断电源状态。

3.2手动模式

在模式选择开关《关手动自动》打到“手动”位置，这时系统处于待机中状态，当按一下SHY-100控制器面板上的绿色“启动”按钮，柴油机会按系统程序自动开机，直到机组正常运行后。这时控制器除了检测并显示柴油机各运行参数外，同时当各参数超出设定值时会自动报警停机；停机时按一下控制器面板上“停机/复位”按钮，柴油机会按程序进行冷却停机。出现紧急状况时可按下控制箱面板上的“紧急停机/复位”开关，使机器紧急停机。

3.3自动模式

在模式选择开关《关手动自动》打到“自动”位置，这时系统处于待机中状态，当控制器接到外部输入自启动信号时（如停电、欠压、消防、故障等启动信号），柴油机会按程序自动开机运行（如①在模式选择开关《关手动自动》打到“手动”位置，系统即撤除自启动信号输入柴油机会按程序进行冷却停机。②自启动信号消失则自动正常停机）。机组正在正常运行中需人工停机，在控制器面板按一下的“停机/复位”按钮，柴油机会按程序进行冷却停机。出现紧急状况时可按下控制箱面板上的“紧急停机/复位”开关，使机器紧急停机。
