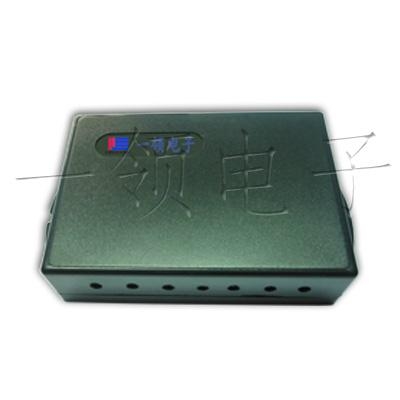

TH20
一、般描述

TH20是一领电子自主开发的一款无线型远距离通讯温湿度电子标签，该标签采用有源主动式射频技术和高精度传感器相结合，具有精度高、寿命长、通讯距离远等优点，可广泛应用在冷藏仓库、温室大棚、电力、医疗及冷链管理中。

二、基本特征

◆ 信号调制方式  GFSK

◆ 通讯距离：有效识别距离可达100米

◆ 位误码率: 小于5%

◆ 安装简便: 粘贴物体表面或悬挂

◆ 灵敏度高

◆ 电源电压范围：2.7到3.6 V（ 2支7#电池供电）

◆ 工作频率：2.45GHz

◆ 数据速率 0 到 1Mbps

◆ 数据限幅器的数据时钟恢复

◆ 地址和CRC计算

◆ 超低功耗工作模式

◆ 可实现有方向性及无方向性识别

◆ 抗干扰性强，对干扰源无特殊要求

◆ 防碰撞、防冲击能力强

三、外型说明

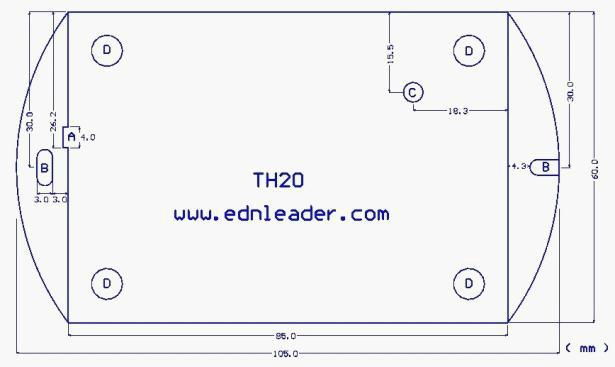

A—电源开关 B—安装孔 C—指示灯 D—密封螺丝

TH20温湿度电子标签外形尺寸图

四、工作原理

TH20温湿度电子标签采用瑞士Scnsirion公司的SHT1X高精度数字温度传感器芯片并融合先进的射频技术研制而成。

SHT1X高精度数字温度传感器将温度感测、湿度感测、信号变换、A／D转换和加热器等功能集成到一个芯片上，该芯片包括一个电容性聚合体湿度敏感元件和一个用能隙材料制成的温度敏感元件。这两个敏感元件分别将湿度和温度转换成电信号，该电信号首先进入微弱信号放大器进行放大；然后进入一个14位的A／D转换器；最后经过二线串行数字接口输出数字信号。SHT11在出厂前，都会在恒湿或恒温环境中进行校准，校准系数存储在校准寄存器中；在测量过程中，校准系数会自动校准来自传感器的信号。此外，SHT11内部还集成了一个加热元件，加热元件接通后可以将SHT11的温度升高5℃左右，同时功耗也会有所增加。此功能主要为了比较加热前后的温度和湿度值，可以综合验证两个传感器元件的性能。在高湿(>95％RH)环境中，加热传感器可预防传感器结露，同时缩短响应时间，提高精度。

电子标签在工作时，由传感器按照设定的频率对所探测的环境温度及湿度做周期性探测，将探测得到的数据被按照一定的方式转化，转化后的数据由MCU读出并将数据传输给无线发射芯片，芯片不断主动向外发出无线电信号（按照固定的功率进行发射，该发送功率可以根据用户要求进行修改），并且实现远距离传输。接收设备如果在有效的接收范围内，则该无线数据被接收设备接收并以特定的方式TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS等接口将信息发送给管理系统或其他监控系统。

五、物理特性

外壳材料	ABS塑料
标签颜色	默认黑色
标签重量	100g
外形尺寸	105x60x22(mm)
使用寿命	大于5年
安装方式	粘贴物体表面或悬挂
工作温度	-20℃～85℃
工作湿度	小于100%
测量精度	±3.0%RH、±0.4℃
存储温度	-30℃～85℃
供电方式	两节AAA电池
待机时间	大于6个月

六、应用领域

 1、仓库原理

冷冻冷藏仓库、无人值守仓库、食品仓库、战备物资库及其他原料库；

2、冷链行业

防疫及医疗系统、科研机构及药品物流企业；

3、电力系统

各种电力设备温度计湿度检测；

4、温室大棚

各种蔬菜及花卉大棚温湿度检测；

七、注意事项

1.勿将标签放在有腐蚀性物品附近；

2.请在其正常的工作温湿度下使用；

3.检修不得随意更改产品元器件的参数，规格，型号；

4.更换电池时确保正负极正确；

5.标签可以淋雨，但是不要将标签浸泡水中；

6.不要将其放在金属较多的地方。
