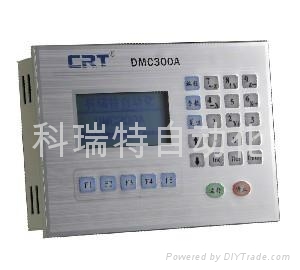

DMC300A 三轴运动控制器

DMC300A 三轴运动控制器
型号:DMC330A
品牌:科瑞特
原产地:中国
类别:工业设备 / 电子电气产品制造设备
标签︰三轴 , 控制器 , DSP
单价: -
最少订量:1 件
发送查询
点击这里给我发消息

产品描述

 应用行业

自动铣床:大批量非标部件铣加工;大型部件现场安装调试铣加工...
自动抛光机、打磨机:钻石珠宝打磨、抛光;表链打磨、玻璃水晶表罩抛光...
各种自动切割机械:线路板切割、石材切割、火焰切割、激光切割、玻璃切割等;
全自动点/涂胶机,商标涂胶机,自动喷涂机;继电器、二极管点胶/封注,晶片封装/邦定;
三维异型焊接:餐具手柄焊接;门窗、楼梯管材焊接;各种印刷机械等;自动取放料;全自动绕线机等。

功能特点
1、适用于步进电机的各种场合控制应用;
2、控制轴数:三轴(X轴,Y轴,Z轴),每轴两个硬件限位点;
3、中文点阵液晶显示(128×64点阵)和27键薄膜开关;开放显示指令及数字键键
   值读取;

4、包含直线插补、圆弧插补指令,自动完成任意两轴直线、圆弧插补,实现空间
   曲线的加工;

5、坐标参数支持相对坐标和绝对坐标;
6、独有立即数和寄存器两种寻址方式;
7、提供运算指令,可进行复杂控制;
8、16个通用输入点、8个输出点,实现各种复杂的逻辑、点位控制;
9、六个硬件限位点(每轴两个限位) ;
10、简单方便的键盘编程及上位机编程两种方式;
11、60多条指令组成完备的指令空间,帮您完成任意功能。

性能指标
1、输出脉冲频率:1~200KHz/轴;
2、14M用户程序空间:支持768个程序,每个程序682条指令;
3、14M用户参数存储空间:支持770页参数(与程序页组合后相当于可存放580000余
   种产品),每页4096个参数,参数允许范围为:±999999999。



电气特性
工作电源:DC 24V
输入检测:24V开关信号(16路低电平有效);

输出控制:150mA/24V(8路常开)。



相关资料
  说明书下载:   DMC300A 说明书
  编辑软件下载: DMC300A编程软件下载  www.crtmotion.com

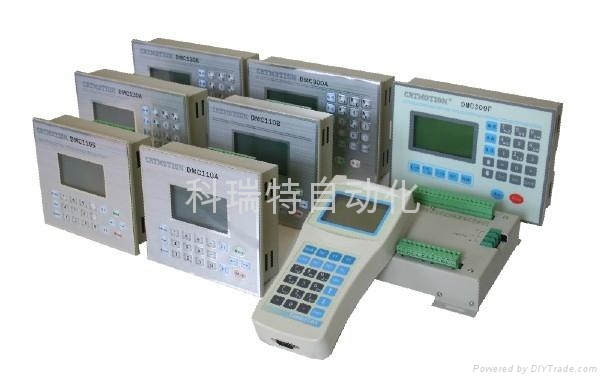

DMC300A 三轴运动控制器 1DMC300A 三轴运动控制器 2
