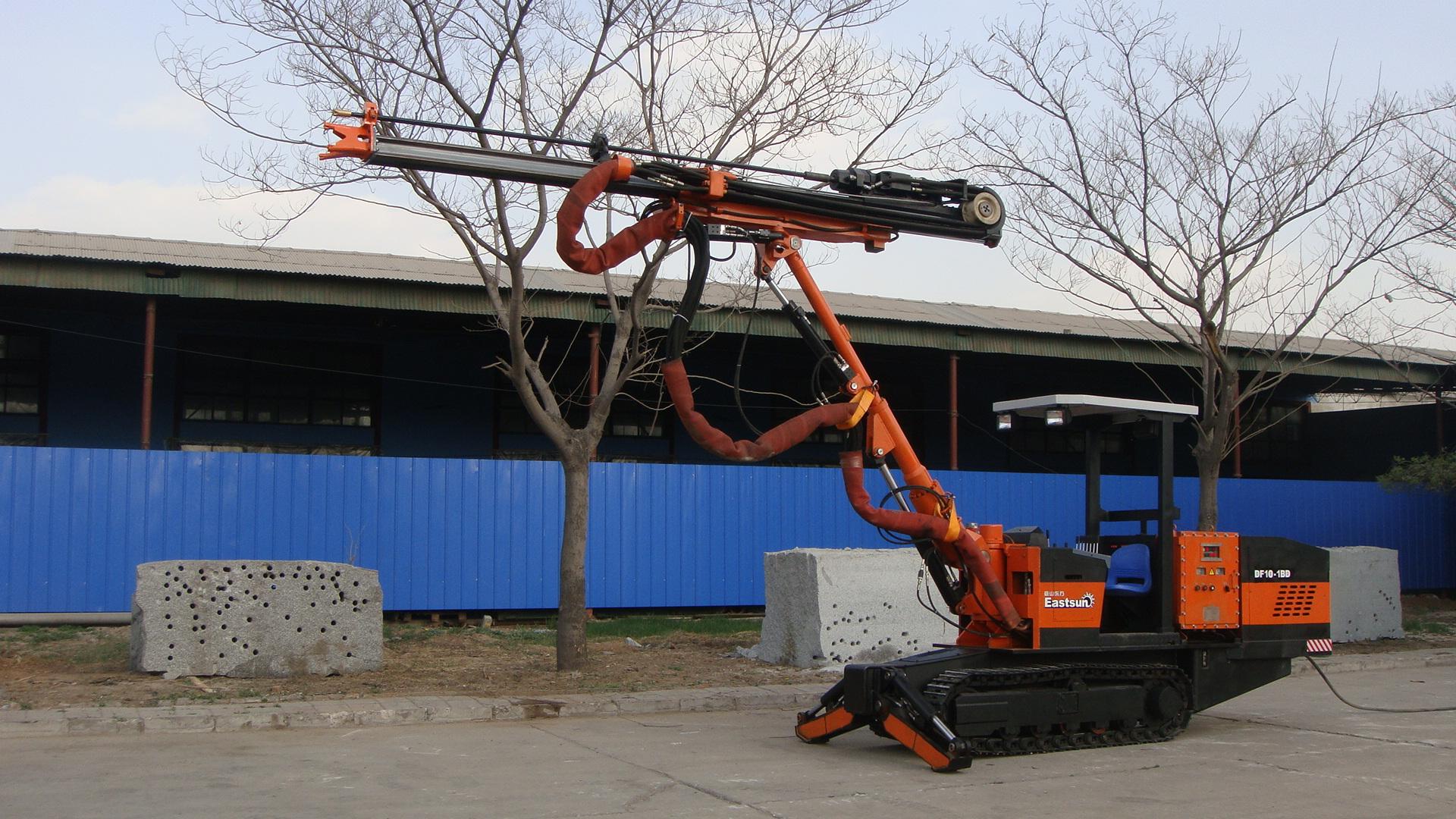

煤矿用全液压凿岩台车

型号：	CMJ1-14
品牌：	唐山东方
原产地：	中国
类别：	工业设备 / 矿业设备
标签︰	掘进钻机 , 凿岩台车 , 凿岩钻机
单价：	¥333333333 / 台
最少订量：	1 台

发送查询

产品描述

CMJ1-14采用全防爆设计，专门用于煤矿的巷道、涵洞的开挖、掘进工作。该机采用全液压驱动单臂凿岩，凿岩速度可达0.8-2米/分。系统设有终点自动停止冲击、自动防卡钎、感应水排渣等功能，操作方便，安全可靠。该机车身小、结构紧凑、重心低、机动灵活，采用履带行走方式，工作稳定，爬坡能力强。灵活的液压凿岩机构对巷道的工作面、顶板、侧帮、底板均能凿岩作业。该机不仅能钻凿掘进炮孔，根据断面大小情况，装上本所专利推进器后，还能很方便地钻凿锚杆孔。整机动力单一，能耗小，噪音低，可大幅度改善工作环境，提高施工效率和质量，非常适用于狭小巷道作业。

项目		主要技术参数
整机	外形尺寸（l×b×h）mm（运输状态）	7050×920×1736
	凿孔直径 mm	φ42
	钎杆长度 m	3050
	钻孔深度 m	2.7
	钻孔速度 m/min	0.8-2
	适用断面（b×h）m	2×2～3.5×3.5
	总功率 kW	32.2
	总重 kg	～6000
底盘	最小转弯半径（原地） m	4.5
	行走速度 km/h	2.5
	爬坡能力（平整路面）	～14°
钻臂	升降	升55° 降16°
	摆臂	内30.5° 外30.5°
	补偿行程 mm	1500
	回转	正180° 反180°
推进器	俯仰	俯105° 仰15°
	摆角	内45° 外45°
	总长 mm	3850
	孔深 mm	2700
	最大推进力 N	9000
供气系统	吹孔气压 Mpa	0.7
	油箱气压 Mpa	0.03
	凿岩机气压 Mpa	0.4
供水系统	凿岩机供水压力（≥） Mpa	1.2
供水系统	冷却器入口水压（≤） Mpa	0.6
液压凿岩机	型号	HYD200
	冲击油压 MPa	14～16
	冲击流量 L/min	30～45
	扭矩 N·m	60～260
	冲击能 J	100～200
	冲击频率 Hz	34～67
	转速 r/min	200～400
	钻孔直径 mm	φ42
	机重 kg	115
液压系统	凿岩冲击回路压力 Mpa	16
	钎杆旋转回路压力 Mpa	15
	行程补偿回路压力 Mpa	10
	钻臂回路压力 Mpa	20
	推进回路压力 Mpa	11
	支腿伸缩回路压力 Mpa	21
	行走回路压力 Mpa	20
电气系统	总功率 kW	32.2
	供电电压 V	380/660/1140
	电机转速 r/min	1470
