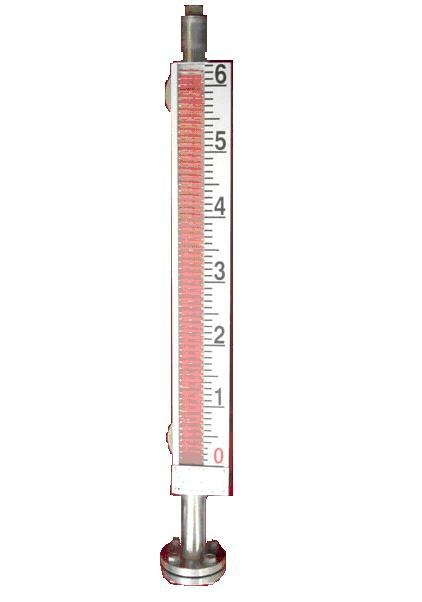

UHZ型磁浮子液位计

产品概述：

UHZ型磁浮子液位计，利用浮力和磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此绝对保证使用安全。该液位计还可配液位报警开关和干簧管式液位变送器。液位报警开关可实现液位上下控制、限位报警和联锁；液位远传变送器可将液位变化线性地转换成直流4—20mA输出，实现远距离的液位指示、检测、控制和记录。主要适用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业大型贮槽、球罐中有腐蚀、有毒、易燃、易爆液位的控制和测量。

产品特点：

1、结构简单，坚固可靠，运行稳定；

2、大尺寸刻度，液位醒目易读；

3、测量介质与显示、信号输出密封隔离；

4、可以安装4-20mA液位变送器；

5、可以安装报警开关；

6、多种防腐材料选择：304、316、316L、聚丙烯等；

7、多种安装方式；

8、多种连接方式。

主要参数：

普通型

1、 测量范围：0～12米；

2、 显示精度：±10mm；

3、 工作压力： 1.0  2.5  4.0  6.4  10.0  16.0MPa；

4、 介质密度：≥0.45g/cm3；

5、 介质密度差: ≥0.15g/cm3；

6、 介质温度：-80～200℃；

7、 介质粘度: ≤150cP；

8、 接液材质：1Cr18Ni9Ti、 SUS304、 SUS316、 Ti、 PVC等；

9、 连接法兰：PN≤2.5MPa DN20 JB/T81-94； PN≥2.5MPa DN20 JB/T82.2-94（按用户所需）；

10、排污接管：G1/2″(内)；

11、保温夹套接头：ZG1/2″(外)。

报警开关

1、触点容量：AC220V  0.4A；

2、输出形式：常开或常闭信号；

3、电气寿命：＞105次；

4、最大负载电流：1A；

5、最大接触电阻：150mΩ。

变送器

1、精    度：±10mm；

2、输出信号：4～20mA DC；

3、负载电阻：500Ω（在24VDC供电时）；

4、供电电源：DC24V；

5、环境温度：-40～60℃；

6、出 线 口：M20×1.5（内）；

7、防爆形式：隔爆型 ExdⅡBT4 。

订货须知：

l     请按选型标准认真填写；

l     请注明介质名称、密度、温度、压力、法兰中心距、法兰标准、接液材质、如无特殊要求按1Cr18Ni9T供货。

工作原理：

UHZ型磁浮子液位计是由基本型，液位报警器及液位变送器三部分组成。液位计是按阿基米德定律和磁耦合原理制造而成，当测量管内的浮子随液位的变化而上下移动时，通过磁耦合作用，驱动显示器内的翻板转动，清晰的指示液位的高度，从而达到测量液位的目的。液位报警器是根据磁钢的特性，带动报警器内干簧管，使其闭合或断开，使报警器按液位计设定值动作，而达到液位的极限报警和控制。

液位变送器由内浮子的磁钢吸合变送器内的干黄管将其液位的变化转换成4-20mADC标准电流信号，实现远距离控制或显示。
