防爆型音叉液位开关

型号：	SF300
品牌：	上海锟鹏
原产地：	中国
类别：	电子、电力 / 其它电力、电子
标签︰	音叉开关 , 音叉物位开 , 防爆音叉开
单价：	-
最少订量：	1 台

发送查询

产品描述

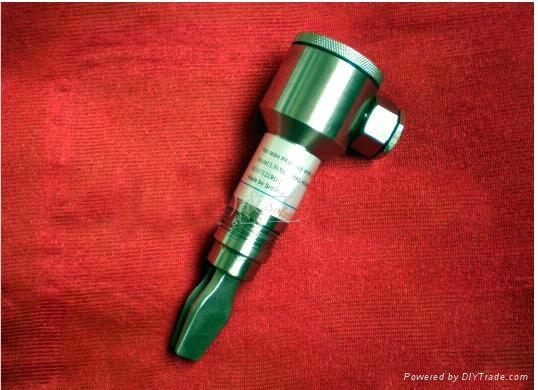

SF300防爆型音叉开关

防爆等级EXDIICT6 防护等级IP66

一、SF300防爆系列音叉物位概述

SF300防爆系列系列音叉物位开关是通过电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。SF300系列音叉物位开关可以对料罐的高低位进行监测、控制和报警，适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适应性强基本上是面维护的、音叉和输出均有工作状态，均用发光二极管指示，可依据习惯调整状态指示，并配有三种输出方式（直流24V、交流110V和交流220V）和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模拟和可选择的仪表开关灵敏度。

二、SF300防爆系列音叉物位技术参数

⑴介质温度范围：-20℃～80℃

⑵环境温度：-20℃～220℃

⑶环境湿度：≤95%RH

⑷被测介质：液体、粉末或颗粒状固体

⑸被测介质密度：固体≥0.1g/cm³；液体≥0.7g/cm³；

⑹被测固体颗粒尺寸：≤10mm

⑺最大液体粘度：＜1000mm²/S

⑻被测介质安息角：≥200

⑼压力范围：≤1MPa

⑽壳体材料：压铸铝合金

⑾叉体材料：1Cr18Ni9Ti

(12) 防爆等级EXDIICT6

(13) 外壳防护等级：IP66

(14)连接方式：1"NPT螺纹；法兰（用户选定）

(15)电气参数：

① 供电电压：DC24V;AC220V 50HZ

② 输出信号：继电器输出：8A 220V AC

直流电压输出：0或5V

直流电流输出：0或10Ma

③电源功耗：≤2W

(16)音叉振动频率：300±50HZ

(17)环境振动等级：V.L.4加速度不大于1g

(18)开关信号动作时间：1—60S

三、SF300防爆系列音叉物位电气连接

四、SF300防爆系列音叉物位

五、SF300防爆系列音叉物位安装方法

1．仪表一般为叉端向下垂直安装、水平安装或叉端向下倾斜安装（物料粘附性强时，建议采用叉端向下垂直安装）。

2．仪表不允许仰装方式，即叉端向上的安装方式。

3．对物料中混有块状或坚硬颗粒时建议采用垂直或倾斜安装方式。

4.在安装到设备上之前，建议用少量的介质样品检测校准灵敏度。例如：将仪表浸入一个安装有介质的容器内检测开关的可靠性。

5.实际安装时一般又分顶部安装（对介质进行高位监测）、侧壁安装（对介质进行高位或低位监测）、管道安装（对料泵进行空流监测）。

六、SF300防爆系列音叉物位注意事项

1.避免因物料粘结，阻止齿叉的振动。

2.结疤场合下，齿叉与罐壁之间应留足空间。

3.用于液位监测的仪表，检测点按所需监视或控制的高度确定。

4.对于低粘度液体，音叉头能够自由的二和过程介质分开，就可以按上图所示的任何位置安装。

5.对于高粘度液体，音叉头不能够自由的和过程介质分开，建议只能叉端向下垂直安装。

6.用于料位监测的仪表，对于立式圆筒容器或与之近似的容器，安装位置不仅取决于需要监视或控制的料位高度，同时还需考虑物料的安息角和进料位置。水平安装时，叉端宜处在距离容器内壁三分之一容器半径处；两叉股应在同一水平面内。垂直安装在容器顶部时，安装中心与容器内壁间的距离应选在容器半径的三分之一处。仪表安装位置应尽量避免物料流的直接冲击或飞溅，以免引起错误动作及磨损，如果无法避免物料的冲击或飞溅，可以在仪表安装位置的上方安装防护檐，防护檐的有效宽度应大于叉端宽度，其长度应大于仪表实际渗入料仓的尺寸。

警告！安装使用时，不得用手抓握仪表叉股或敲击碰弹叉股，以免叉股受力变形，甚至照成内部压电元件损坏。

七、SF300防爆系列音叉物位日常维护与保养

1.对于正确安装与良好工作环境中的仪表，一般是不需要维护的，但当被测物料有可能污染和粘附叉体时，应定期清理，防止粘附物沉积造成音叉工作不正常。清理时一定要注意不要磕、摔叉体，以免损坏音叉的振动部分。

2.对于表面有特氟隆处理的仪表，不得用含有坚硬杂质的擦拭物擦拭仪表表面，以免损伤经特殊处理的表面。

八、SF300防爆系列音叉开关的储存和运输

1.储存环境温度：-10℃～+55℃

2．储存环境湿度：小于90%。

3．产品在运输过程中防止雨淋，避免受强烈振动和碰撞。搬运时要小心轻放，不可倒置。

九、SF300防爆系列音叉开关的售后服务

本产品应该按本使用说明书规定的方法，正确使用。本公司确保售后服务的工作。本产品的保修期为一年。
