AW双作用气动执行器型号选择：使用双作用执行器，先确定阀门的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值；水蒸气或非润滑液体介质增加25%安全值；对非润滑的浆料液体介质增加40%安全值；非润滑的干气介质增加60%安全值；非润滑的颗粒介质增加80%安全值。非润滑用气体输送的颗粒粉料介质增加100%安全值；　根据上计算的扭矩值及使用气源压力查找双作用执行器的扭矩表，就可得到准确AW气动执行器型号。

   AWS单作用(弹簧复位)气动执行器型号选择：使用单作用执行器，根据上述计算的扭矩值及使用气源压力，查找单作用扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准确的AWS型号。　说明：AWS单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。

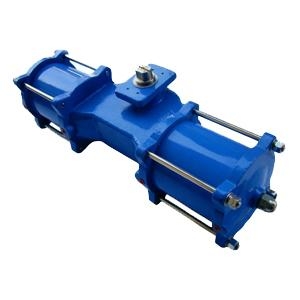

AW气动执行器结构特点：
1)AW气动执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。

2)输出扭矩大，动作灵活平稳，缸体内壁和活塞轴镀硬铬，具有很好的抗磨性，所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

3)回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°

4)有常温型、高温型、低温型。工作环境温度：-20°～90℃。高温型：-20°～180℃，低温型：-40°～90℃在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶

5)气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。

6)基本设计：气动双气缸双活塞齿轮齿条式传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。　

7)附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。　

型号：双作用有AW-13、AW-17、AW-20、AW-25、AW-28、AW-35、AW-40

        单作用有AWS-13、AWS-17、AWS-20、AWS-25、AWS-28、AWS-35、AWS-40
