替代232\485等传统有线方案,彻底解决有线方案施工繁琐、设备后期维护成本高难题！

模块名称:RS-1212
MCU  IC: STM8L101
RF     IC: SX1212

持单节点无线唤醒、无线空中防碰撞、动态修改发射地址和本机地址、动态修改空中发射和接受频率、可变数据包长度！

技术文档下载请至  http://www.chintye.com/admin/up/1317180955.rar

串口调试工具下载：http://www.chintye.com/admin/up/1317720698.zip

模块介绍：

RS-1212模块是一款RS-232电平(5V)接口的串口无线数传模块，通常与UTC1212数传模块配套使用，主要应用于下位机（MCU）与上位机（RS232接口设备）数据的无线接收和发送。以下介绍一下RS-1212模块的功能特点和使用方法。

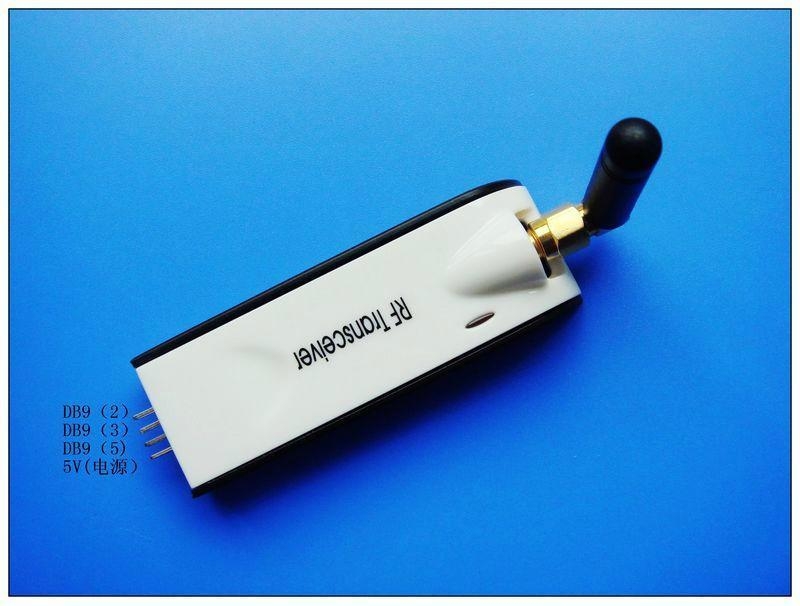

RS-232模块实物效果以及接口定义，用户使用时只需要将对应接口连接到RS232接口设备上即可，其中DB9(2)和DB9(3)为数据线，DB9(5)为地线，5V为电源线（用于给MAX232芯片和内部无线模块供电）。

RS- 1212模块无需安装驱动，可以很容易和电脑或者嵌入式系统对接，但对RS-1212模块进行参数配置，必须用带DB9串口的电脑（没有DB9串口的电脑 可以通过USB转串口来转换）进行参数配置，随着电脑的发展，现在很多电脑已经取消了DB9串口和DB25并口，所以PC端无线通信一般推荐USB- 1212模块比RS-1212更为方便，当然现实中RS232协议操作方便，广泛应用于各个领域，所以RS232接口设备和产品还是很多，这也是我们设计 提供RS-1212模块的初衷，可以让无线技术无处不在，让无线可以随意融入现有的设备。

性能参数：

(1)工作频率在430-440MHz频段内效果最佳（天线匹配），适合多节点的特殊场合
(2)无线模块空中速率最低1kbps,最高40kbps，可以软件随意设置
(3)UART（通用异步串行）接口支持1200/2400/4800/9600/19200/38400/57600bps
(4)SX1212接收仅电流3mA,休眠状态仅为1.5uA，10dbm条件下，发射电流仅25mA
(5)休眠状态仅为1.5uA，唤醒时间软件可设，最短50ms，最长5S，满足低功耗设备要求
(6)发射功率最小-8.5dbm，最大+12.5dbm，八档连续可软件设置选择
(7)FSK调制，灵敏度高，并采用CRC高效纠错编码,抗干扰能力强
(8)大容量数据缓冲,FIFO最大支持一次收发高达256字节
(9)标准DIP间距接口，最常见接口，便于嵌入式应用

行业应用：

     物流跟踪、仓库巡检、电子标签等
     替代232、485进行无线数据通信
     工业仪器仪表无线数据采集和控制
     AMR（水、电、煤气）三表自动抄表
     住宅与建筑物（智能家居）控制
     机器人控制、电子消费类产品无线遥控
     生物信号采集、水文气象监控、无线传感器网络
