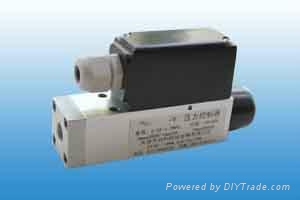

JA-YL18小巧型压力控制器

型号：	JA-YL18
品牌：	捷奥
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 压力仪表
标签︰	小型控制器 , 微型控制器 , 压力控制器
单价：	¥11 / 台
最少订量：	1 台

发送查询

产品描述

JA-YL18小巧型压力控制器

应用领域：

主要适用可用于中性介质，适用于防水防尘的场合。

一、概述

控制器采用膜片式(JA-YL18A,JA-YL18C)或者无泄漏活塞式(JA-YL18B)传感器两种形式，可用于空气、气体等中性气体和水、液压油、轻燃油、润滑油及其他对压力传感器材料无腐蚀作用的液体介质。控制器的设定值可调，调节范围分别为-0.1-1.6MPa （JA-YL18A系列），0.5-40MPa （JA-YL18B系列）和0.02-3Mpa（JA-YL18C系列）。

二、主要技术性能

工作粘度	＜1*10-3m2/s
开关元件	微动开关
外壳防护等级	IP54（JA-YL18A,JA-YL18B系列）
外壳防护等级	IP65（JA-YL18C系列）
环境温度	-25~55℃
介质温度	-25~80℃
最大允许压力（Mpa）	8（JA-YL18A系列）/40（JA-YL18B系列）/5（JA-YL18C系列）
抗震性能	Max 100m/s2
重复性误差	≤2.5%（JA-YL18A,JA-YL18B系列）
重复性误差	≤1.5%（JA-YL18C系列）
触点容量	AC 220V 6A(阻性)

三、特点：

本系列控制器是超小型设计，具有结构紧凑、体积小且抗震性能好等特点，可用于中性介质，适用于防水防尘的场合。性价比高，稳定性强。允许开关动作频率较高100次/分。

四、选型表

1、设定值参照表单位：MPa

序号	对应设定值调节范围
序号	A	B	C
01	-0.1-1	0.5-7	0.02-1.2，
02	0.02-0.2	1-16	0.05-3
03	0.05-0.8	2.5-25	0.02-1.2
04	0.1-1.6	4-40	0.05-3
注： JA-YL18C-01,02的调节方式为用带塑料保护壳的内六角螺钉调节设定值，03，04的调节方式为用带刻度旋钮调节设定值。

2、选型表

仪表种类				JA-YL18小巧型压力开关
JA-YL18─	□	/□	/□	说明
仪表类型	A			膜片式传感器
	B			无泄漏活塞式传感器
	C			膜片式传感器
设定值调节范围 MPa		00		具体序号见设定值参照表
连接方式			G	G1/4内螺纹
