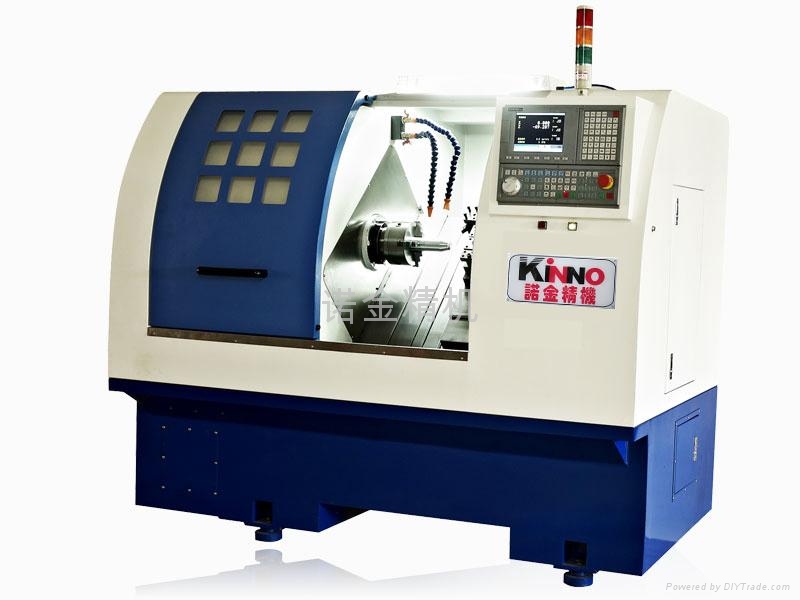

排刀斜轨新代系统数控车床46
| 型号： | KN-46 |
|---|---|
| 品牌： | 诺金精机 |
| 原产地： | 中国 |
| 类别： | 工业设备 / 通用机械 / 机床 |
| 标签︰ | 数控车床 , 46数控车 , 东莞数控 |
| 单价： |
¥105000
/ 台
|
| 最少订量： | 1 台 |
产品描述
数控车床KN-46型参数：
项目名称 | KN （排刀） | KN-46B （带刀塔） | KN （带倒铣） | KN-46D （带刀塔、尾座） |
主轴电机 | 上海森力玛4-5.5KW变频电机（伺服电机） | |||
主轴变频调速器 | 日本安川5.5-7.5变频调速器 | |||
主轴轴承 | 日本主轴专用P4级轴承 | |||
数控系统 | 台湾新代EZ3、EZ4数控系统（注：可选日本三菱，发那科） | |||
伺服系统 | 日本安川1.3KW伺服电机 | |||
X、Z轴滚珠丝杆 | 台湾银泰C4级双螺母滚珠丝杆 | |||
X、Z轴丝杆轴承 | 日本丝杆专用P4级轴承 | |||
X、Z轴直线导轨 | 台湾银泰重负荷精密级直线导轨 | |||
侧铣动力伺服系统 | / | / | 0.75KW | / |
电脑润滑系统 | 日华河谷（日资） | |||
刀架型式 | 排刀 | 八工位台湾佳速刀塔 | 排刀（刀塔） | 八工位台湾佳速刀塔 |
液压尾座 | / | / | / | 有 |
液压回转油缸 | 台湾 | |||
液压站 | 台湾安颂变量泵、群力电机、电磁阀+风冷系统 | |||
主要技术参数
项目名称 | 单位 | KN （排刀） | KN-46B （带刀塔） | KN （带侧铣） | KN-46D （带刀塔、尾座） | |||||||||||||
床身最大回转直径 | MM | Φ350 | Φ350 | Φ350 | Φ350 | |||||||||||||
最大加工直径 | MM | Φ180/Φ98 | Φ180/Φ98 | Φ180/Φ98 | Φ250/Φ98 | |||||||||||||
最大加工长度 | MM | 250 | 200 | 250 | 400 | |||||||||||||
主轴通孔直径 | MM | Φ57 | Φ57 | Φ57 | Φ57 | |||||||||||||
主轴转数 | Rpm | 100-5000 | 100-5000 | 100-5000 | 100-5000 | |||||||||||||
主电功率 | Kw | 4 | 4/5.5 | 4 | 5.5 | |||||||||||||
最大装刀量 | 把 | 8 | 10 | 6+2轴钻铣 | 8 | |||||||||||||
最大行程（X/Z） | mm | 360/280 | 180/200 | 360/280 | 180/500 | |||||||||||||
最小设定单位 | mm | 0.001 | 0.001 |
| ||||||||||||||
