托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。
   托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。
  托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。
梯级式电缆桥架
    XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
   　　梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
　　梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
槽式电缆桥架
　　槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
　　槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。
组合式电缆桥架
　　组合式电缆桥架是一种最新型桥架，是电缆桥架系列中的第二代产品，它适用各项工程各个单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便，型式新颖等优点。
　　组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组装成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位，不需要打孔，焊接后就可用管引出，它既可方便工程设计，又方便生产运输，更方便安装施工，是目前电缆桥架中最理想的产品。
大跨距电缆桥架

大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大，且由于结构上设计精巧，因而又比一般电缆桥架具有承载能力大等特点的桥架，所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企事业的室内外电缆架空的敷设，也可作为地下的工事，例如：地铁、人防工程的电缆沟和电缆隧道内支架。
  大跨距电缆桥架共包括大跨距的梯级、托盘、槽式、重载荷梯架、直角三通、多节三通、直角四通，以及相应型号的连接件，盖板和支柱。

   大跨距电缆桥架备有盖板，需要配盖板时在订货时说明，或按盖板型号订货。
大跨距电缆桥架表面处理分塑料喷塑、镀锌，或烤漆等处理。在腐蚀性环境中，可选用经过塑料喷涂处理的桥架，在一般大气防腐环境中可选用镀锌处理的桥架。


电缆桥架及配件型式和品种的选择

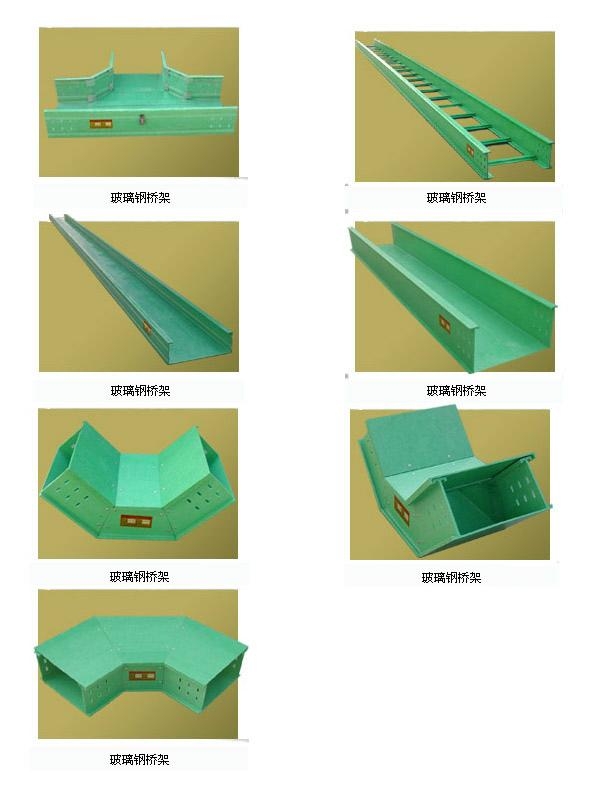

一、电缆桥架型式及品种的选择 1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用槽式复合型防腐屏蔽电缆桥架（带盖） 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架、托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。 5、大跨距（>3m）要选用复合型桥架。 6、户外要选用复合环氧树指桥架。二、规格选择 1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。 2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。 3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。 4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A） 桥架横截面充许最小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968 三、支、吊架的配置 1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。 2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。 3、桥架多层设置时层间中心距为200，250，300，350mm。 4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。 四、防火要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。我公司生产的BAQJ系列电缆桥架有防火桥架系列。五、接地 1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。 2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。 3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。 4、对于振动场所，在接地部位的连接处应装置弹簧圈。

用户可根据需要来函，来图或面洽订货。
