RVC系列预应力隔振平台

型号：	RVC
品牌：	天核
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 光学透镜和仪器
标签︰	光学平台 , 隔振平台 , 减震产品
单价：	-
最少订量：	-

发送查询

产品描述

RVC系列隔振平台采用预压应力隔振器，通过对隔振器设配置合适的压力，使弹簧和橡胶胶层处于稳定的线性变量中，起到隔振作用。

上海/太仓天核机电有限公司（原上海理工大学附属工厂、上海机械学院附属工厂）于1978年研制了中国第一台光学隔振平台，这台平台目前还在中国科学院上海光机所正常使用。天核公司30多年来已经为中国数百家大学、科研机构及企业提供了超过15000台光学平台。公司目前在江苏太仓有7000多平方米厂房，数控机床、加工中心、大型数控机床100多台/套。光学平台的年生产能力为600套以上。平台常年备库300套，标准尺寸平台可以在48小时以内从工厂发货，10日内可以到达国内任何一家用户单位。

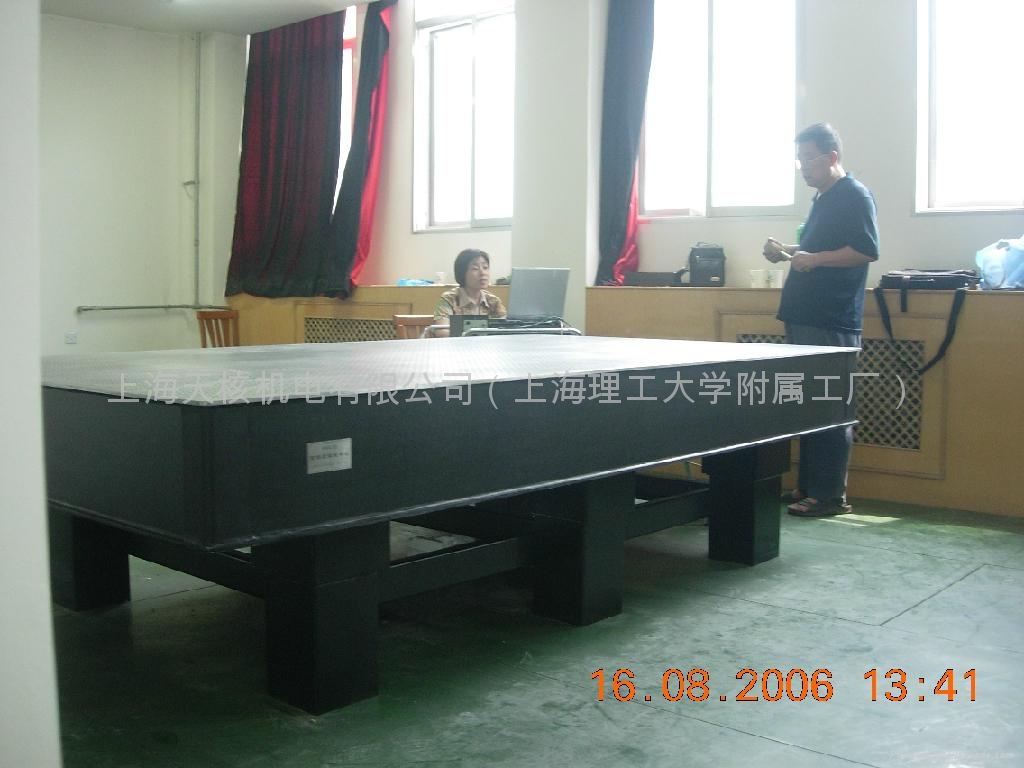

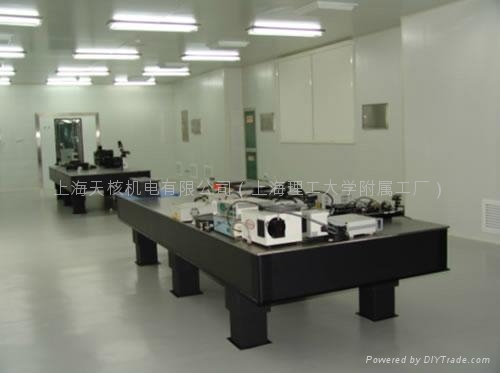

RVC系列预应力隔振平台
RVC系列预应力隔振平台采用金属预应力隔振器，通过对隔振器设置合适的压力，使金属弹簧和橡胶胶层处于稳定的线性变量中，从而起到隔振的作用。RVC系列要求用户预先给出台面的载荷及分布情况。产品的优点是一旦安装调试完毕可以在较长时间内不需要再调整，具有良好的稳定性。广泛应用在光学、精密计量、精密测量、生物、医学、微电子、半导体等各个领域。
产品数据表

型号Model	台板尺寸(mm)			平台整体高度（mm）	最大载荷(kg)	螺孔孔径	螺孔距(mm)	支撑腿数量（只）
	台板尺寸(mm)
	长度	宽度	台板厚度
RVC-0906	900	600	50	800	200	M6	25	4
RVC-0906	900	600	100	800	400	M6	25	4
RVC-1010 RVC-1208	1000 1200	1000 800	100 100	800 800	400 800	M6 M6	25 25	4 4
RVC-1212 RVC-1509	1200 1500	1200 900	100 100	800 800	800 800	M6 M6	25 25	4 4
RVC-1510	1500	1000	100	800	800	M6	25	4
RVC-1511	1500	1100	100	800	800	M6	25	4
RVC-1515 RVC-1810	1500 1800	1500 1000	200 200	800 800	800 800	M6 M6	25 25	4 4
RVC-1812	1800	1200	200	800	800	M6	25	4
RVC-2010	2000	1000	200	800	800	M6	25	4
RVC-2012	2000	1200	200	800	800	M6	25	4
RVC-2015	2000	1500	200	800	800	M6	25	4
RVC-2412	2400	1200	200	800	800	M6	25	4
RVC-2415	2400	1500	300	850	800	M6	25	4
RVC-2518	2500	1800	300	850	800	M6	25	6
RVC-3012	3000	1200	300	850	800	M6	25	6
RVC-3013	3000	1300	300	850	800	M6	25	6
RVC-3015	3000	1500	300	850	800	M6	25	6
RVC-3512	3500	1200	300	850	800	M6	25	6
RVC-3513	3000	1300	300	850	800	M6	25	6
RVC-3515	3500	1500	300	850	800	M6	25	6
RVC-4015	4000	1500	300	850	800	M6	25	8
RVC-5015	5000	1500	300	850	800	M6	25	8
RVC-6015	6000	1500	400	850	3000	M6	25	8

主要性能指标

载荷能力：		最大1000kg
固有频率：		5Hz
固有频率：		5Hz
最大动挠度系数:		1.1×10-3
最大相对位移:		0.22nm
台面平面度:		0.10mm/m2
