快速释放销快卸销

快速释放销快卸销
型号:NCM
品牌:NNK
原产地:中国
类别:工业设备 / 机械五金 / 紧固件和连接件
标签︰快锁插销 , 碗口销 , 弹簧销
单价: ¥57.6 / 件
最少订量:30 件
发送查询

产品描述

南京快锁插销,常州快锁插销,上海快锁插销,深圳快锁插销

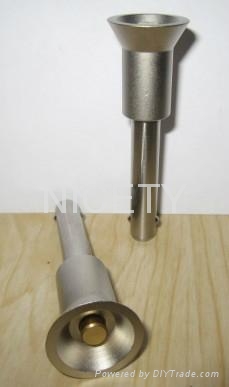

供应NNK国产快卸销、快速释放销C型(可定做)

快拔销,快锁销,快卸销,定位销(QUICK RELEASE PIN, BALL LOCK PIN),具有快速拆装,较高强度锁紧,同时可以重复高精度定位等特点。广泛应用于军工,航天,船舶,汽车,模具,消防器材,健身器材,电子,舞台音响悬挂等领域

结构特点:1.按下手柄部的按钮可以使销体头部的钢球缩回,讲快拔销穿过工件孔;

         2.松开按钮时,钢球弹出,快拔销无法从空中拔脱;

         3.销体直径和加持长度都经过高精度的加工,适合各种高精度的定位与插拔;

         4.根据使用环境及条件可以选择不同的主体材质;

         5.根据不同的使用状况可选择L型、T型、B型、R型、C型、Q型等各种手柄类型。

使用特点:1.T型快卸销,可提供稳定均匀的夹持力,操作平稳,舒适。

         2.B型快卸销,适合手柄周围的操作空间有限的场合。

         3.L型快卸销,用于T型手柄无法达到的场合,特别是直角处。

         4.R型快卸销,用于快卸销周围空间很小的操作环境。

         5.C型快卸销,主要为防止被意外操作。

       6.Q型快卸销,属于重型制动销,适用于对轴向锁紧要求不高,且对剪切力要求较高的场合





双向剪切力基本参数



公制(mm)



英制(in)

插销直径

双向剪切力(最小值) KN

插销直径

双向剪切力(最小值) KN

直径

公差范围

不锈钢SUS304

不锈钢SUS630

(17-4PH)

合金钢42CrMo

(4140)

直径

公差范围

不锈钢SUS304

不锈钢SUS630

(17-4PH)

合金钢42CrMo

(4140)

5mm

4.96/5.0

16

21

18

3/16

.1885/.1905

14

19

17

6mm

5.96/6.0

32

35

32

1/4

.2485/.2505

34

38

35

8mm

7.96/8.0

56

65

60

5/16

.3110/.3130

56

65

60

10mm

9.96/10.

90

100

93

3/8

.3735/.3755

80

91

83

12mm

11.96/12.0

125

142

130

7/16

.4360/.4380

100

120

106

16mm

15.96/16.0

208

258

231

1/2

.4985/.5005

130

158

140

20mm

19.96/20.0

330

400

385

5/8

.6235/.6255

200

246

218






















南京快锁插销,常州快锁插销,上海快锁插销,深圳快锁插销

快速释放销快卸销 1快速释放销快卸销 2快速释放销快卸销 3快速释放销快卸销 4快速释放销快卸销 5
