型號:soway
品牌:soway
原產地:中國
類別:電子、電力 / 電子元器件 / 傳感器
標籤︰位移傳感器 , 模擬量輸出
單價: -
最少訂量:1 件

產品描述

專業傳感器廠家信為科技專業供應模擬位移傳感器#模擬位移傳感器報價#模擬位移傳感器價格,擁有專業的傳感器生產車間,為客戶提供解決方案,接受產品定製,為客戶提供一系列專業的產品服務!

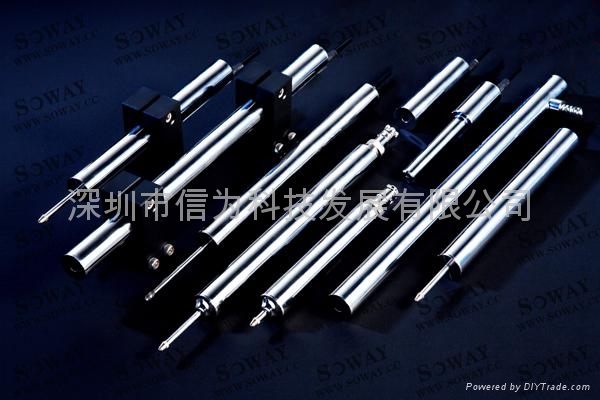

LVDT
性能及參數:

一、產品基本描述:

LVDT差動變壓器式位移傳感器可廣氾應用於航天航空、機械、建築、紡織、鐵路、煤炭、冶金、塑料、化工以及科研院校等國民經濟各行各業,用來測量伸長、振動、物體厚度、膨脹等的高技術產品。

直流LVDT(差動變壓器式位移傳感器)具體優良的性能,採用方便的單電源9-28VDC供電,電子電路密封在不鏽鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出為標準的0-5V電壓或4-20mA電流信號。

LVDT有分體式,回彈式,氣動式三種基本類型,並可根據客戶要求量身定製產品。

分體式LVDT測量行程範圍為0-500mm,防水,防塵,動態特性好;回彈式LVDT測量行程範圍為0-100mm,接觸探頭採用耐磨鍍絡硬質工具鋼;氣動式LVDT測量行程範圍為0-15mm,工作氣壓0.3MPa-0.7MPa

二、產品基本特點:

★ 外徑∮20mm,不鏽鋼304外殼

★ 直流單電源供電,內置高性能信號解調器

★ 三線制電壓輸出0-5V或0-10V

★ 二線制電流型輸出4-20Ma

★ 測量範圍有1mm-500mm,分辨率高,重複性好,

★ 無滑動觸點,使用壽命長

三、應用領域:

★機床及工具定位

★液壓缸定位

★錕縫間隙控制

★閥門位置檢測與控制

三、性能參數:

 供電電壓

直流9V-28V 或直流5V 或交流

供電電流

電壓輸出型供電電流≤12mA

二線4-20mA電流輸出型供電電流4-20mA

位移量程

0-2.5mm至0-500mm 所有規格量程任選

輸出信號

交流信號

RS485或 HC485數字信號

0.5-4.5VDC

0-5VDC或-5V至+5V

0-10VDC或-10V至+10V

4-20 mA(二線制,15V-28V DC供電電壓)

輸出噪聲

<15mV rms 或<25 μArms

線性誤差

±0.15%、±0.25%、±0.5% 可選

重複誤差

<0.01% of FS

使用溫度

-25℃-+85℃

溫度係數

≤零點0.01%/℃

靈敏度≤0.025%/℃

承受衝擊力

150g/11ms

承受加速度

20g

徑向運動敏感性

不敏感,可用於高速在線檢測 <250m/s

四、安裝:

 LVDT的定位安裝要求採用溫度膨脹係數小的非金屬夾具對傳感器進行固定,如果採用金屬塊夾具安裝會對產品性能有影響。本公司有標準的固定夾具附件可供用戶方便使用,用戶也可以根據實際安裝現場自行加工固定夾具。

五、其他

LVDT的鐵芯與被測量物體之間需要採用連杆進行連接,這些杆必須用非磁性材料,我們可根據客戶的特殊要求為客戶定製最適合的產品

磁致伸縮位移傳感器詳細介紹:

一、產品概述
     磁致伸縮傳感器是利用磁致伸縮原理開發的高精度位置測量傳感器,用來測量直線位移和液位。,于採用非接觸連續測量方式,產品使用壽命長、環境適應性強、不需要定期維護,絕對量輸出,重啟無須重歸調零位。具有高精度,高穩定性,高可靠性,高重複性。支持電流、電壓、SSI、Modbus、Profibus等多種輸出方式,適用於環境惡劣工業場合對位置、液位的測量、控制、檢測要求。SDMS系列廣氾應用於石油、鋼鐵、化工、港口、機械、食品等惡劣環境的工業場合,是高精度位移控制的首選;
二、產品特點

1)     高精度 0.05%FS

2)     堅固耐用,全封閉設計

3)     抗干擾能力,較低的工作電流

4)     受溫度變化,時間漂移影響小

5)     非接觸式測量,無磨損

6)     零點可調範圍為滿量程

7)     支持兩個位置同時測量

8)     具有輸入電源反向極性保護

三、產品應用

1)     油缸、氣缸、液壓缸位置檢測

2)     油罐、藥罐、水庫等液位測量

3)     閥門、閘門開度檢測

4)     機械設備移動位置反饋

5)     注塑機模板定位與監測

6)     TRT 高爐煤氣余壓透平發電設備

四、性能參數

參數

SDMS系列模擬輸出磁尺

SDMS系列數字輸出磁尺

供電電壓

DC24V

測量對象

可測1~2個位置量

可測1~3個位置量

量程範圍

80mm~5000mm

輸出信號

電壓0-5VDC或0-10VDC

MODBUS

SSI

電流0-20mA或4-20mA

負載能力

電壓信號輸出最低負載>5KΩ,電流信號輸出最大負載600KΩ

可組網32台磁尺

點對點

非線性誤差

<±0.05%F.S(最小±50um)

重複性誤差

<±0.002%F.S

分辨率

採用16BitD/A轉換,0.0015%F.S

25um

遲滯

<0.02%F.S

工作溫度

-40~+85℃

溫度係數

<0.007%F.S/℃



五、電氣連接:

模擬輸出:

電氣連接方式

插腳引線說明

航空插頭

直出電纜接線顏色

單磁環

單磁環帶調試接口

雙位置輸出



Pin1

紅色

供電電源(+)

供電電源(+)

供電電源(+)

Pin2

白色

信號輸出(-)

信號輸出(-)

信號1輸出(-)

Pin3

藍色

信號輸出(+)

信號輸出(+)

信號1輸出(+)

Pin4

綠色

NC

RS-485信號B

信號2輸出(+)

Pin5

棕色

NC

RS-485信號A

信號2輸出(-)

Pin6

裸線

屏蔽線

屏蔽線

屏蔽線

Pin7

黑色

供電電源(-)

供電電源(-)

供電電源(-)

數字數出:

電氣連接方式

插腳引線說明



航空插頭

直出電纜接線顏色

MODBUS輸出

SSI輸出



Pin1

紅色

供電電源(+)

供電電源(+)

Pin2

白色

NC



Pin3

藍色

NC



Pin4

綠色

RS-485信號B



Pin5

棕色

RS-485信號A



Pin6

裸線

屏蔽線

屏蔽線

Pin7

黑色

供電電源(-)

供電電源(-)



六、安裝步驟

1)、用傳感器支架將傳感器卡住,並將支架用鎖緊螺母固定在傳感器上;

2)、將磁環用兩個放鬆墊圈#6和兩個專用螺釘M3×16固定在磁環支架上,將磁環裝在測杆上,螺釘頭部應朝向六方基礎座側;磁環應儘量與測杆同心且無接觸,但磁環稍有偏心不會影響傳感器的性能;

3)將固定板條緊繞在測杆的最末端,用兩個M3×8螺釘和兩個M3螺母將固定板條固定在測杆支架上;

4)最後將整個初裝好的傳感器套件,按安裝要求用相應的螺釘把傳感器支架和測杆支架固定的安裝現場預定的位置即可。

更多模擬位移傳感器#模擬位移傳感器報價#模擬位移傳感器價格及產品最新信息,請致電:0755-88367005!

模擬位移傳感器#模擬位移傳感器報價#模擬位移傳感器價格 1模擬位移傳感器#模擬位移傳感器報價#模擬位移傳感器價格 2模擬位移傳感器#模擬位移傳感器報價#模擬位移傳感器價格 3
