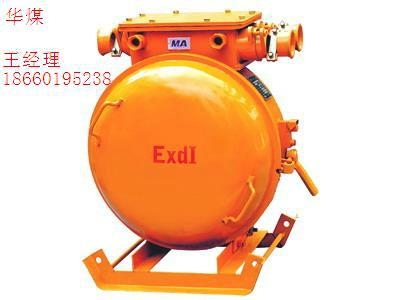

QBZ-120礦用隔爆型真空可逆電磁起動器
一、交流接觸器是一種自動開關,流接觸器廣氾用作電力的開斷和控制電路。
交流接觸器利用主接點來開閉電路,用輔助接點來執行控制指令。
主接點一般只有常開接點,而輔助接點常有兩對具有常開和常閉功能的接點,小型的接觸器也經常作為中間繼電器配合主電路使用。
二、 功能
a採用撥號、檔位結合整定,可對額定電流進行修改;
b具有短路、過載、斷相、過電壓吸收、漏電閉鎖等保護功能;
c可逆式起動器具有遠控正反轉控制的功能。
d具有相應的故障顯示及電源動作狀態顯示功能。
、而電磁起動器就包含交流接觸器、熱繼電器、按鈕在內的綜合控制開關,工作原理是一樣的,只是元件多少而已。
三、用電磁起動器可以控制交流接觸器的通和斷,三相四線中的三個相線(火線)接交流接觸器主觸點上樁頭,交流接觸器主觸點下樁頭接負載。
四、用途
適用於具有爆炸性氣體和煤塵的煤礦井下,在交流50Hz,電壓380(660,1140)V的供電系統中,作為就地或遠距離控制三相鼠籠異步電動機的起動、停止或反轉控制之用,並且特別適用於需要頻繁操作、重負荷的煤礦機械設備中。
五、主要技術參數
型號 額定電壓V 額定工作電流A 當cosΦ=0.75時被控制電動機最大功率KW
380V 660V 1140V
QBZ-30 30 15 25 45
QBZ-60 60 30 50 90
QBZ-80 80 40 68 118
QBZ-120 1140/660/380 120 59 103 178
QBZ-200 200 99 172 296
QBZ-400 400 200 315 630
