型號: | WH03-11/HF |
---|---|
品牌: | 安科瑞 |
原產地: | 中國 |
類別: | 電子、電力 / 儀器、儀表 / 溫度儀表 |
標籤︰ | 溫濕度控制 , 溫度儀表 , 濕度儀表 |
單價: |
¥320
/ 件
|
最少訂量: | 1 件 |
品牌:
安科瑞
WH普通溫濕度控制器的所有型號:
WH03-01/H
WH03-10/H
WH03-11/HF
WH48-01/H
WH48-10/H
WH48-11/HF
WH46-02/HH
WH46-20/HH
WH46-11/HF

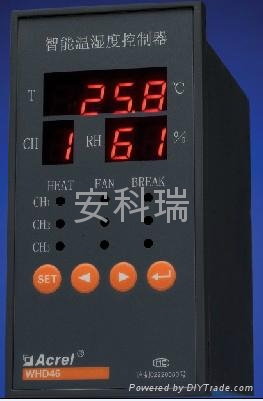

WHD智能溫濕度控制器的所有型號:
WHD48-11
WHD72-11
WHD96-11
WHD96-22
WHD46-11
WHD46-22
WHD46-33
溫濕度控制器產品主要用於中高壓開關櫃、箱變等設備防低溫、高溫、潮濕場合。產品採用高檔溫、濕度傳感器及先進整機電路設計而成,並帶有加熱器(風扇)斷線故障報警功能,長期強制加熱等功能,適合在各種惡劣環境中使用,性能穩定可靠,具有極高的性價比。
普通型溫濕度控制器採用進口高分子溫濕度傳感器,結合穩定的模擬電路及開關電源技術製作而成。繼電器動作、加熱器故障電源等工作狀態均由LED指示,用戶一目瞭然,產品穩定可靠,能長期工作于強電磁場等惡劣環境中。
下面以上海安科瑞電氣股份公司WH系列普通型溫濕度控制儀為例,介紹普通型溫濕度控制儀的原理和技術參數。
上海安科瑞普通型溫濕度控制儀
符合標準
l 產品符合國標GB/T15309-1994。
適用環境(控制器)
l 溫度 -10℃~+55℃
l 濕度 ≤95%RH,不結露,無腐蝕性氣體
l 海拔 ≤2500米
工作原理及功能
溫濕度控制器主要由傳感器、控制器、加熱器(或風扇等)三部分組成,其工作原理如下圖所示:
傳感器檢測箱內溫濕度信息,並傳遞到控制器由控制器分析處理:當箱內的溫度、濕度達到或超過預先設定的值時,控制器中的繼電器觸點閉合,加熱器(或風扇)接通電源開始工作,對箱內進行加熱或鼓風等;一段時間后,箱內溫度或濕度遠離設定值,控制器中的繼電器觸點斷開,加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。
技術參數
u 控制類型
加熱升溫 ≤5℃啟動,≥13℃停止
鼓風降溫 ≥40℃啟動,≤35℃停止
加熱去濕 ≥85%啟動,≤77%停止
u 控制精度
溫 度 ±3℃
濕 度 ±5%RH
u 控制觸點容量
5A/AC250V(無源接點)
u 輔助電源
電壓 AC 85~265V DC 100~350V
功耗 ≤3VA
u 安全性能
絕緣電阻 ≥100MΩ
工頻耐壓 電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)
平均無故障工作時間 ≥50000小時
儀表外形及安裝尺寸 單位mm
WH03的外形尺寸76mm*24mm*120mm

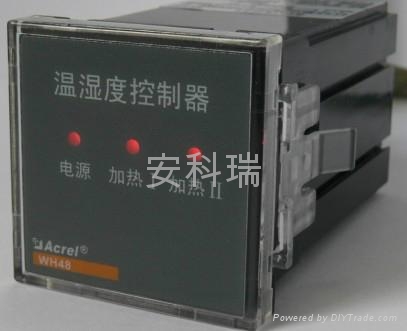

WH48的外形尺寸48mm*48mm,深82mm
WH46的外形尺寸120mm*60mm,深131mm
選型
上海安科瑞普通型溫濕度控制器的專利產品有:
² 導軌式安裝
WH03-01/H,1路升溫;
WH03-10/H, 1路除濕;
WH03-01/HF 1路降溫加1路除濕。
² 方形嵌入式安裝
WH48-01/H,1路升溫;
WH48-10/H,1路除濕;
WH48-01/HF 1路降溫加1路除濕。
² 槽型形嵌入式安裝
WH46-01/H,1路升溫;
WH46-10/H,1路除濕;
WH46-01/HF,1路降溫加1路除濕。
