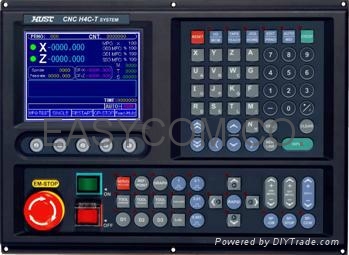

數控車床控制器,標準型2+1軸 H4C-T,5.6’

數控車床控制器,標準型2+1軸 H4C-T,5.6’
型號:H4C-T SERIES
品牌:HUST (臺灣億圖)
原產地:臺灣 中國
類別:電子、電力 / 電氣控制系統
標籤︰數控車床 , 臺灣億圖 , H4C-T
單價: -
最少訂量:1 件
發送查詢
点击这里给我发消息

產品描述



規格說明

H2PN-T

H4T

H4C-T

H4CL-T

H4CP-T

H4PL-T

H5CP-T

1

 最大控制軸數

 Maximum control(axis)

2

2+1

2+1

3+1

2+1

3+1

4+1

2

 標準 I/O 數

 Standard I/O

28/20

24/16

24/16

24/16

24/16

24/16

24/16

3

 擴充 I/O 數

 Expand I/O (SIO)

X

64/64

64/64

16/32

64/64

16/32

16/32

4

 程式最大容量

 Program memory Capacity

512 K

512 K

512 K

512 K

512 K

512 K

512 K

5

 可燒錄程式容量

 RAM Memory Capacity

56 K

56 K

56 K

56 K

56 K

56 K

56 K

6

 PLC最大容量

 PLC Memory Capacity

56 K

56 K

56 K

56 K

56 K

56 K

56 K

7

 響應速度

 Max. response speed

1000 kpps

500 kpps

500 kpps

500 kpps

1000 kpps

1000 kpps

1000 kpps

8

 顯示螢幕規格

 Display

5.7"

Black&White

5.7"

Black&White

5.6"

Colour

10.4"

Colour

5.6"

Colour

10.4"

Colour

8" TFT

9

 最大 D/A

 D/A control

x

2

10

 最大 A/D 數

 A/D control

x

2

11

 RS232傳輸速率

 RS232 Baud rate

38400

38400

38400

38400

38400

38400

38400

12

 攻牙功能

 Tap cutting

x

O

13

 同步軸數(同動同時到達)

  Simultaneously control

2

4

14

 不同步軸數G00(同動不同時到達)

 Un-simultaneously control-G00

O

X

15

 手搖輪功能

 MPG

O

O

16

 光學尺回授

 Linear scale feedback

X

X

17

 USER使用變數

 Variable number for user

7999

7999

7999

9999

7999

9999

9999

18

 尺寸 (長寬高) mm

 Controller size (L.W.H) mm

337*200*70

362*267*75

362*267*75

430*258*80

362*267*75

430*258*80

366.5*177*70

19

 重量(kg)

 weight (kg)

2

4.5

4.5

4.5

20

 適用性

 Appliance

車床/Lathe

車床/Lathe

車床/Lathe

車床/Lathe

車床/Lathe

車床/Lathe

車床/Lathe

21

 控制規格Vcom.±10V全閉迴路

 Control type-Close loop

Pulse command

Pulse

Pulse

Pulse

22

 雜訊測試

 Noise testing

3000V

3000V

3000V

3000V

3000V

3000V

3000V

※ Simultaneously control:Move and arrive the same time.

※ Un-simultaneously control-G00:Move the same time and not arrive same time. (depends on the speed)

產品規格︰全閉迴路控制 (Close loop) : V-COMMAND

標準控制軸數 : 2+1
螢幕顯示: 5.6" TFT 彩色
1. 手搖輪安全測試(防撞功能)
2. MACRO指令,+-×÷運算,User可設定變數 1-9999,並具有特定副程式指令,自定G&M-Code和撰寫特有指令的功能。
3. 程式容量 512k-byte,具邊傳邊做功能。
4. 採用 Flash Rom 架構,可快速方便更新系統 、PLC 及顯示畫面。
5. 接線容易。
6. 可採用變頻主軸或伺服主軸。
7. 可外接USB行動碟。(選購配備)
產品優點︰

主要市場︰數控車床
最小訂量︰1
交貨日期︰2天
認可標準︰CCC,UL.CE
