MU3074電纜或光纜燃燒煙密度試驗機

 符合GB/T17651.1~2、IEC61034-1~2《電纜和光纜在特定條件下燃燒的煙密度測定》。用來測定電纜和光纜在特定條件下燃燒時釋出煙的濃度。

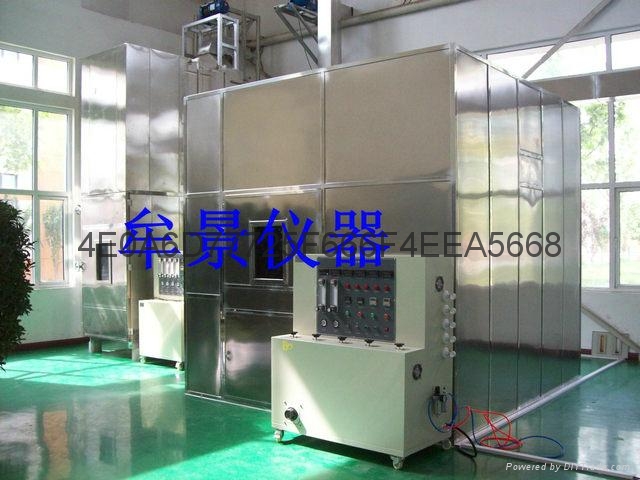

一、 特點：本儀器涉及機械、光學、電子三個方面的專業知識，是機光電一體化產品，具有結構合理、性能穩定、操作簡便等優點；WINDOWS XP操作界面、LabVIEW風格、完善的安全機制。測試期間實時顯示測量結果並動態地繪出完美曲線，數據可以永久保存、調閱和打印輸出，可直接打印報表。見圖1、圖2

二、原理
電纜或光纜在特定條件下燃燒的煙密度光測系統由光源、硅光電池接受器和計算機系統組成。光源產生的光通過3m×3m×3m的煙密度實驗室，在光源對面的牆上形成一直徑1.5m±0.1m 的均勻光束，安裝在光束中心處的光電池檢測來自光源的光束強度。當燃燒室內由於燃燒電纜或光纜產生大量煙霧時，煙把光電吸收掉一部分，達到硅光電池的光束強度就減弱，通過計算機系統對數據進行處理，就能夠計算出相對於初始時為100%的具有線性響應的透光率It。

三、燃燒室之設計，採取兩種方式供客戶選擇：第一種採用磚砌牆，我公司提功設計方案，派專業工程師現場施工指導；第二種用合適材料固定在角鐵支架上而構成整個立方體燃燒室。
    設備組成

1、燃燒室：內尺寸：3M ×3M× 3M共27立方米。

可為磚牆結構、也可為鋼板結構，由客戶選擇。
2、光測裝置：A、光源進口石英鹵素燈：標稱功率：100W   標稱電壓：12V

 標稱光返量：2000—3000Lm

B、接受器：為硅光電池 ，透光率0%為無光線通過，

透光率100%光無遮擋完全通過。
3、標準火源：A、火源為1.0L酒精

B、酒精盤：為不鏽鋼，底面：210×110mm，

頂面：240×140mm,高度80mm

4、煙的混合：利用臺式風扇使煙在燃燒室里均勻分布。
5、空白試驗：燃燒酒精燈使燃燒室的溫度達到：25±5℃。
6、測溫裝置：在門內面距地面高度1.5M,距牆0.5M的地方裝有溫度傳感器。

7、含透光率測量軟件一套，可輸出曲線和報表。8、含電腦一台（打印機自備）
