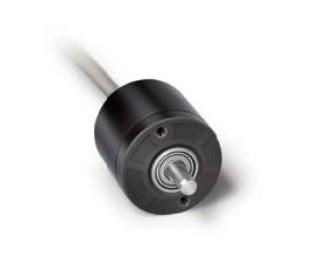

正品SIKO磁編碼器IV28M/1

產品描述

IV28M/1和 IH28M磁性增量式編碼器SIKO希控

IV28M/1,IH28M,IH58M,IV58M, WH58M,WV58M,IG09M,IG04M,IG07M,IG06，GP04/1，GP43，GP44系列編碼器

小尺寸，實心軸設計

特點:

■ 小尺寸，直徑Φ28 mm

■ 最大分辨率1000脈衝/轉

■ 實心軸直徑達Φ6 mm, 不鏽鋼材料

■ 塑料外殼，防護等級IP54

參數

名稱數據備註

最大轉速 3000 min-1

轉動慣量 ~0.24 x 10-6 kgm2

啟動轉矩 ≤0.1 Ncm 20 °C

軸額定載荷徑向30 N

軸向8 N

重量 ~0.1 kg

防護等級 IP54

工作溫度 -20 … +70 °C

存儲溫度 -20 … +80 °C

抗衝擊係數 200 g / 6 ms DIN EN 60068-2-27

抗震係數 10 g / 50 Hz DIN EN 60068-2-6

軸材料不鏽鋼

外殼材料塑料

信號線材料 PUR Φ4.8 mm

電氣參數

輸出電路

名稱 PP, OP 推挽式 LD5 線路驅動器 LD24 線路驅動器備註

工作電壓 +10 … +30 V DC +5 V DC ±5% +10 … +30 V DC

電流能耗（空載） <25 mA <25 mA <25 mA ABO

允許負載/線纜(max). ±30 mA ±30 mA ±30 mA

最大脈衝頻率 100 kHz 100 kHz 100 kHz

相位差 90° 90° 90°

信號高電平 29.2 V DC UB = 30 V, I OH = -30 mA

信號低電平 0.5 V DC UB = 30 V, I OL = 30 mA

信號電平 RS422 A RS422 A

UB 端極性保護有無有
