1.設計原理：

熱管式蒸汽發生器(又名熱管余熱鍋爐)是利用鍋爐出口煙氣所帶熱能，通過熱管的超導傳熱，使水蒸發產生蒸汽。

2.結構形式

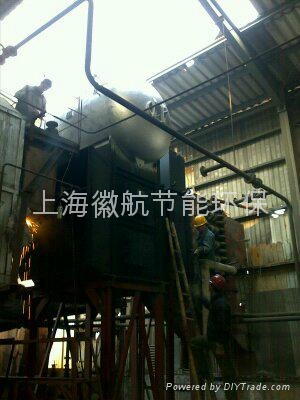

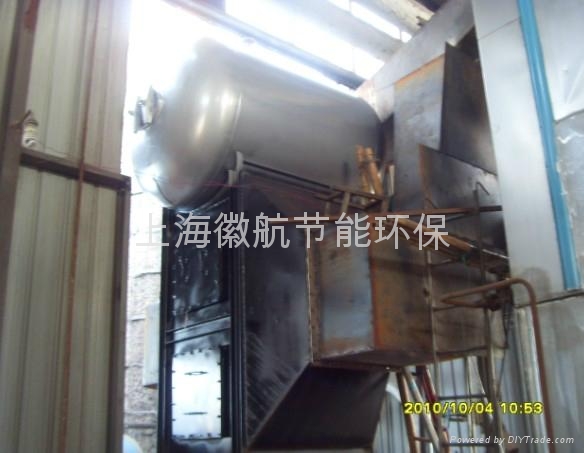

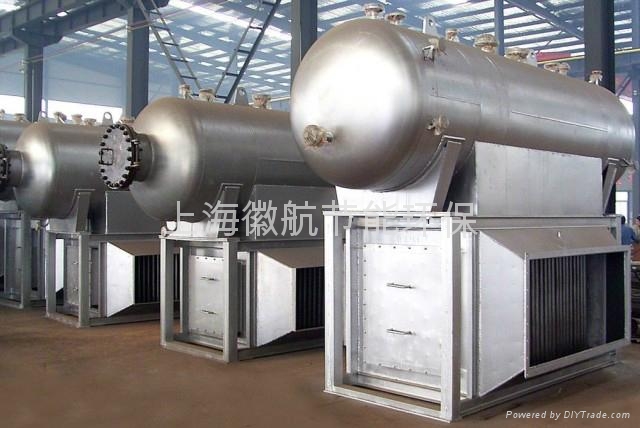

我公司製造的熱管式蒸汽發生器分立式與臥式結構兩種，由上、下兩部分組成。上部是汽包，下部是煙氣通道。立式結構上、下兩部分由管板隔開，臥式結構由汽包與煙箱兩部分隔開，傳熱元件熱管穿過中間管板(立式)或汽包壁(臥式結構)。煙道內的受熱段上焊有高頻焊翅片以強化傳熱，汽包內的放熱段為光管。蒸汽發生器給水採用全自動控制，無需專人操作。





3.經濟效益：

    該系列熱管式蒸汽發生器結構緊湊，佔地面積小，一般可在原鍋爐煙道中直接安裝，基建投資少。因其完全利用煙氣余熱，無需其它能源，經濟效益明顯。安裝一套熱管式蒸汽發生器投產後一般3一6個月即可收回全部投資。
