一. 產品概述

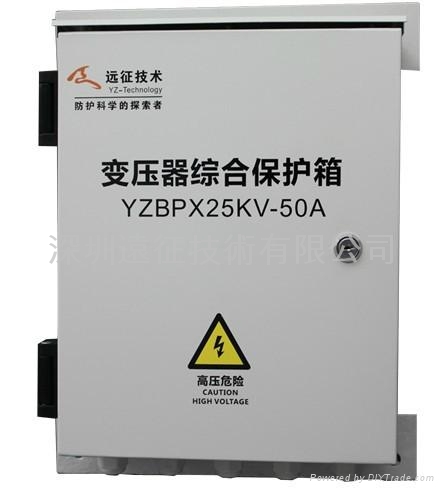

    本公司YZBPX25KV-50A 變壓器綜合保護箱，主要應用於變電站變壓器低壓端三相電的防雷保護工程。

與普通防雷設備單純採用並聯SPD進行電壓箝位的防護方式不同，本保護箱採用了我公司特有的雷電流抑制技術，阻斷了雷電流進入系統的通道，使其防雷性能大幅提高，最大程度的保護了用戶設備。

二. 工作原理

在相線（L）、  中性線（零線N）與地線（PE）間安裝並聯型SPD，   提供電壓箝位和雷電流泄流通道；在中性線串聯安裝 “  變壓器中性線高頻抑制器”，有效的阻斷來自變壓器高壓側的雷電流由大地經中性線向變壓器低壓側耦合防止變壓器雷電流勵磁形成高壓和向低壓線路傳播，減少變壓器雷擊擊穿繞組損坏和低壓線路上其他交流設備的損坏。採用簡易接地，對接地電阻不要求。

三、產品特點

高壓側防護：

     沿襲原防護技術，在高壓側安裝並聯型高壓防雷器接地和低壓側防護：

     採用簡易接地，安裝安裝“變壓器綜合保護箱”優點：

     1、解決高壓側和低壓側兩側的雷電壓箝位，防止雷擊高壓擊穿高低壓繞組；

     2、高低壓兩側同時提供雷電流泄放通道；

     3、阻斷來自供電傳輸距離很遠、雷擊概率很高的高壓線路上的雷電流向低壓線路傳播，保護低壓線路上的所有用電設備，減少共同損失；

     4、接地採用簡易接地並實現免維護；

     5、防護效果好；

四：安裝方法及注意事項

1. 設備運輸及安裝過程中應輕拿輕放，以免造成不可預期的故障或隱患。

2. 安裝前應先檢查設備是否完好，有無破損、變形、脫線及螺絲鬆脫等現象。

3. 按圖2所示接線方法接線。

4. 本變壓器綜合保護箱為抱杆式安裝，可以安裝在直徑小於Φ250mm的電桿上

5. 本設備在變壓器的低壓端安裝，安裝時將變壓器低壓端的L1、L2、L3、N和Pe用導線並聯至“變壓器綜合保護箱”中。

6. 原變壓器的N線與機殼連接在一起的，應將N線與機殼斷開，然後連接到“變壓器綜合保護箱”的N線接入口上。

7. 接線完成后請再次檢查接線是否正確，所有的螺絲、螺母是否擰緊。

8. 當防雷器的模塊故障顯示窗口指示紅色時，則表示模塊發生故障，應及時更換。
