這款型號為ASK-C001的多媒體切換器是將CVBS或S-Video信號，AUDIO (L/R)立體聲信號通過數字化處理轉換為HDMI信號輸出. 從而大大提高了圖像和聲音的品質效果,使CVBS或S-Video信號提升為720P的逐行信號, 圖像更為清晰穩定。

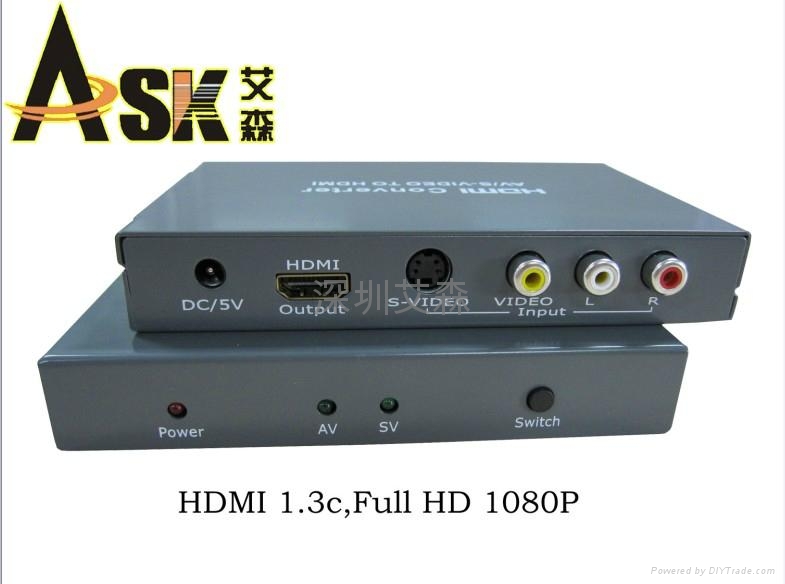

連接與操作:

1.              通過S-Video線把信號源與多媒體切換器的S-Video輸入口連接起來；

2.              通過AV線把信號源與多媒體切換器的AV輸入口連接起來；

3.              通過HDMI線把多媒體切換器的HDMI輸出口與顯示終端的HDMI輸入口連接來；

4.              把多媒體切換器接上5V電源。

產品規格:                                                          ASK-C001

支持輸入…………………………………………….………………………………..CVBS and AV

音頻輸入 ….……………………………………………………………………………..R/L Analog

支持HDMI輸出 ……..……….….……………………………………………………..720P/ 60Hz

CVBS復合視頻輸入……………………………. …………………….....0.5~1.0Volts p-p 75ohm

S-Video Y/C視頻信號輸入……………………………………………….0.5~1.0Volts p-p 75ohm

AUDIO (R/L)音頻輸入  …………………………………………………..0.5~3 Volts p-p 47ohm

輸出DDC 信號……………………………………………………………… …….5Volts p-p (TTL)

最大工作電流……………………………….………………………………………...............600mA

輸出線纜長度…………………………………………..≤20m ，使用AWG26 標准HDMI的線纜

電源適配器規格…………………………Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A

工作溫度范圍……..…………….………………..…………………… ………………(-15 to +55℃)

工作適度范圍………………………….….……………………………………5 to 90%RH (無凝縮)

尺寸 (長 x 寬x 高)   ………………………………………………………….134X89X22 (mm)

重量…..……………………………………………………………..…….……………..……….. 325g

新產品推薦：
（1）Mini DP轉HDMI/DVI/DP，迷你DP轉HDMI，迷你DP轉HDMI，迷你DP轉DVI，迷你DP轉DP.
（2）HDMI網線1x4延長器，HDMI網線延長分配器1x4，HDMI雙網線延長器，HDMI分配放大器.
（3）HDMI單網線延長器延長100米，HDMI延伸器，HDMI放大器，HDMI長驅100米帶4個以太網接口.
（4）HDMI放大器信號可延長30米，HDMI延長30米，HDMI信號放大器.
ask艾森HDMI六大系列：
A. HDMI1.3B分配器(支持3D)系列：
（1）HDMI分配器一進二出，HDMI分配器一分二，HDMI分配器1分2，HDMI分配器一托二，2口hdmi分屏器，HDMI分配器1X2， HDMI分配器1*2，2口hdmi分配器.
（2）HDMI分配器一進四出，HDMI分配器一分四，4口hdmi分屏器，HDMI分配器1X4， HDMI分配器1*4. HDMI分配器一托四，4口hdmi分配器.
（3）HDMI分配器一進八出，HDMI分配器一分八，1分8，HDMI分配器1*8，8口hdmi分屏器，HDMI分配器1X8. HDMI分配器一托八，8口hdmi分配器.
（4）HDMI分配器一進十六出，HDMI分配器一分十六，HDMI分配器1分16，HDMI分配器1X16，HDMI分配器1*16，16口hdmi分屏器，16口hdmi分配器，HDMI分配器1X16. HDMI分配器一托十六.

B. HDMI 1.3切換器系列：HDMI選擇器HDMI共享器
（1）HDMI切換器三進一出，HDMI切換器三切一，HDMI切換器3進1，HDMI3X1切換器，HDMI三口切換器.
（2）HDMI切換器四進一出，HDMI切換器4進1，HDMI切換器四切一，HDMI4X1切換器，HDMI四口切換器.
（3）HDMI切換器五切一，HDMI切換器五進一出，HDMI切換器5進1，HDMI5X1切換器，HDMI五口切換器.
（4）HDMI切換器二進一出，HDMI切換器二切一，HDMI切換器2進1，HDMI2X1切換器，HDMI兩口切換器.
C. HDMI 1.3真矩陣系列：
（1）HDMI矩陣四進四出，HDMI矩陣四乘四，HDMI矩陣4X4，HDMI矩陣4*4 ，HDMI4口進4口出音視頻矩陣.
（2）HDMI矩陣四乘二，HDMI矩陣4*2，HDMI矩陣四進二出，HDMI矩陣4X2(HIFI) ，HDMI4口進2口出音視頻矩陣.
（3）HDMI矩陣八進八出，HDMI矩陣八乘八，HDMI矩陣8*8，HDMI矩陣8X8，HDMI8口進8口出音視頻矩陣.
（4）HDMI矩陣二進八出，HDMI矩陣二乘八， HDMI矩陣2*8 ，HDMI2口進8口出音視頻矩陣，HDMI矩陣2X8.
（5）HDMI矩陣二進四出，HDMI矩陣二乘四，HDMI矩陣2*4，HDMI矩陣2X4 ，HDMI二口進4口出音視頻矩陣.

D. HDMI 1.2轉換器
（1）av轉hdmi轉換器,HDMI轉換器，HDMI接口轉換器.
（2）dvi轉hdmi轉換器,hdmi轉換器，hdmi接口轉換器.
（3）hdmi dvi hdmi轉換器，dvi轉換器.
（4）vga轉hdmi轉換器，hdmi轉換器，vga接口轉換器.
（5）hdmi轉色差轉換器，hdmi轉換器.
（6）hdmi轉色差（YUV）+VGA轉換器，hdmi接口轉換器.
（7）dvi轉hdmi轉換器，dvi接口轉換器，hdmi接口轉換器.
（8）色差(YUV)轉hdmi轉換器，色差轉換器，hdmi接口轉換器.
（9）Sdi轉hdmi轉換器，sdi接口轉換器，hdmi接口轉換器.
（10）色差(YUV)+VGA轉hdmi轉換器，色差轉換器，hdmi接口轉換器.

E. HDMI 1.2網線延長器/HDMI線纜延長器系列（支持3D）
HDMI網線延長器，By Cat6/7 60m、HDMI線纜延長器，HDMI放大器，By HDMICable 15-50m
。HDMI網線延長分配器，各延長60米。HDMI單網線延長器（最低50-100米）.
dVI分配器一分二，DVI分配器一分四，DVI分配器一分八，DVI分配器一分十六.

F. HDMI線材1.3版
HDMI線材1.5,3,5,8,10,15,20米等各種長度。24K厚重全鍍金接口，支持熱插拔，導線雙絞阻抗匹配工藝，最大程度減少信號交叉，確保無錯傳輸。HDMI支持1080P數字高清格式。

採用PVC內絕緣、抗磨損、柔韌性強。強屏蔽，極好的抗電磁干擾(RFI和EMI)，徹底隔絕外界信號干擾；包裝有三種分別是：禮品盒，塑料，塑膠。
hDMI高清分配器系列 ； HDMI高清切換器系列 ；HDMI高清轉換器系列 ； HDMI高清真矩陣系列 ； HDMI高清延長器系列 ；HDMI信號放大器系列 ；HDMI工程線材系列 。

我司擁有技術優勢研發生產HDMI高清設備及HDMI線材等高清音視頻週邊產品． 廣氾應用於廣電、音視頻系統集成、IT、安防監控系統、高清DVD/播放器、高清平板電視廠商等行業，歡迎廣大電視廠商、工程商,酒店\酒吧等音視頻工程等互助合作。

      有意請聯繫 ：艾森---胡善春
      電話：0755-81753086-6880
      傳真：0755-81751802
      QQ  ：1569361697
     手機：13433477767
     郵箱:  ask0128@ask-hdmi.com
     網址：http://www.ask-corps.com

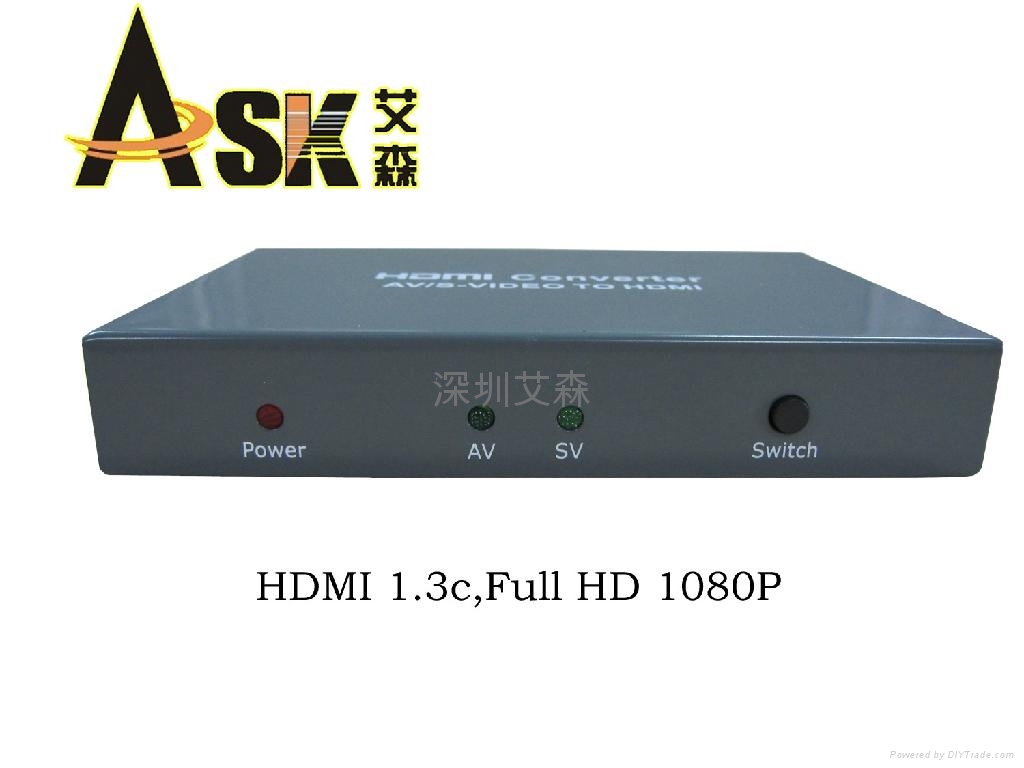

產品特點

l 一路S-Video信號輸入；

l 一路AV信號輸入；

l R/L 音頻模擬信號輸入

l 一路HDMI信號輸出；

l HDMI輸出720P/60HZ；

l 自適應PAL/NTSC制式；

l 工作狀態指示燈，當信號源或者信號端處於工作狀態時，相應的LED燈會變亮；

l 使用AWG26規格的線纜時，設備輸出可達20米

l 輸入端直接摁按鈕進行控制

l   無信號損失

l 安裝簡易；

l 外置DC5V/1A的電源；
