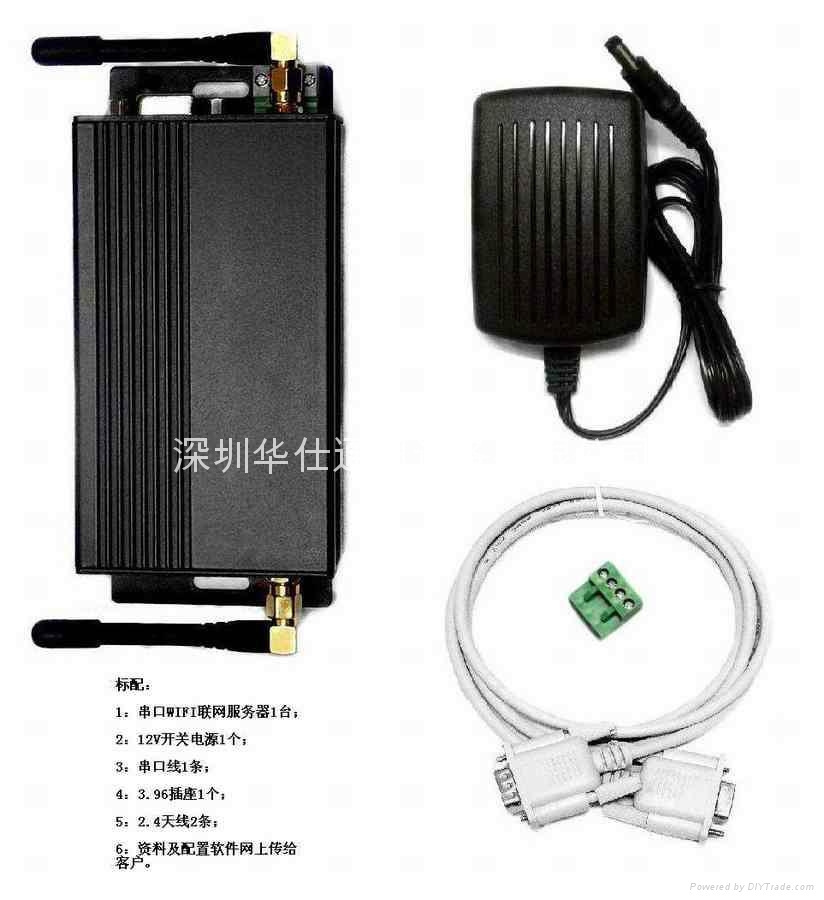

串口轉wifi服務器模塊,RS232/485轉WIFI服務器
型號:HSUW030D

前言：

串口設備聯網（TCP/IP）已是工業現場聯網的一趨勢，但現場布線及
以此帶來的施工、改造成本往往成為串口設備聯網的一個瓶頸，隨着
WLAN技術的成熟及相應硬件成本的逐漸降低，其優勢十分明顯，因此
串口設備無線聯網已成必然。SUW030D無線串口服務器提供無線收發器
和高速串口，符合IEEE802.11b/g無線網絡通訊標準，工業級的設計標
准，標準傳輸距離達600M以上（注意傳輸距離也與環境有關），比市
場上大多數的WIFI服務器的通訊距離大2-3倍，可以另接高增益外接天
線進行更遠距離的無線通信。不但免除布線困難，更減低施工成本，特
別適用於工業環境與工廠自動化系統、現場監控系統等設備。

產品特性：

接口：RS-232,RS-485
支持波特率範圍：1200~115200bps。
電源：支持DC（直流）5V－DC 35V，AC（交流）5V-28V。
支持波特率範圍：1200~115200bps
支持 IEEE802.11b/g 無線標準
支持頻率範圍：2.412~2.484 GHz
支持兩種無線網絡類型：
基礎網（Infra）和自組網（Adhoc）
支持多種安全認証機制：
WEP64/WEP128/ TKIP/CCMP(AES)
WEP/WPA-PSK/WPA2-PSK
支持快速聯網
支持無線漫遊
其它
支持多種網絡協議：
TCP/UDP/ICMP/DHCP/DNS/HTTP
支持自動和命令兩種工作模式
支持串口透明傳輸模式
支持 AT+控制指令集
支持多種參數配置方式：
串口/WEB 服務器/無線連接
無線：支持IEEE802.11b/g無線標準，支持頻率範圍：2.412~2.484 GHz,
支持多種無線網絡類型： 基礎網（Infra）和自組網（Adhoc），支持多
種安全認証機制：WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-P
SK，支持快速聯網， 支持無線漫遊，支持多種網絡協議：TCP/UDP/ICMP
/DHCP/DNS/HTTP，支持自動和命令兩種工作模式，支持串口透明傳輸模式，
支持AT+控制指令集。
支持多種參數配置方式：串口/WEB服務器/無線連接等



產品介紹：

HSUW030D是華仕通訊技推出的第三代串口Wifi服務器。本服務器是基
于RS232/485接口符合wifi無線網絡標準的嵌入式工業級聯網服務器，
符合無線網絡協議IEEE802.11b/g標準，內嵌TCP/IP協議棧，能夠實現
用戶串口RS-232,RS－485數據到無線網絡之間的轉換。通過本服務器的
透明傳輸模式，傳統串口設備的軟硬件無需任何改動也能輕鬆接入無線
網絡。HSUW030D在前兩代產品的基礎上進行了全面的軟硬件升級，
功能更強大，使用更加簡單。







應用領域
智能公交網絡，如無線刷卡機
小額金融支付網絡，如無線 POS 機
業設備聯網，如無線傳感器
物聯網
全面支持串口透明數據傳輸模式，真
正實現串口的即插即用
全新的 AT+指令集，全部基於 ASCII
格式，簡單易懂，使用更容易
更加完備的 TCP/IP 協議棧，支持
DHCP 協議動態 IP 地址分配和 DNS
域名解析功能
內置 WEB 服務器，實現使用 IE 瀏覽
器通過無線網絡遠程配置模塊參數
更高的傳輸性能，最高可達11KB/S
的發送速率
• 嵌入式802.11b/g無線網絡
• 支持點對點訪問，支持客戶端、串口到WLAN的模式
• 支持串口到無線信號的橋接
• 支持64/128位WEP、WPA和WPA2(AES)，具有很高的保密性
• RS232、RS485、GPIO、U.FL(WLAN)接口



硬件接口說明

RS-232端為DB9F（母頭）

1 DCD 2 TxD 3 RxD 4 DTR 5 GND

   6 DSR 7 RTS 8 CTS 9 RI

RS232:一般使用為2腳,3腳,5腳。



RS-485為2位接線端子：

1腳 A/485+

2腳 B/485－



I/O 為2位接線端子：

3腳多功能端口（1.可配置為ADC輸入，自動採集模擬電壓通過TCP或UDP方式傳輸到指定IP地址，輸入範圍0-30V，可遠程控制；2.可配置為輸出，輸出電壓4.2V，最大驅動?芰?2000MA，可遠程控制；3.可配置為5-35V輸出，最大驅動能力1000MA，這裡是將服務器的供電直接輸出，可遠程控制。）注意：此腳在HSUG030D, HSUW030DC, HSGS030D纔有效。

4腳 GND





1.功能概述

軟件部分

項目 指標
無線功能
協議標準 802.11b/bg
網絡類型 Infra/adhoc/private
安全認証 OPEN/WEP64/WEP128/CCMP/TKIP/WPI
OPEN/SHAREKEY/WPA/WPA2/WAI
節能 打開/關閉RF

網絡功能
傳輸層協議 TCP/IP/UDP/ARP/ICMP/DHCP
應用層協議 HTTP（Server，僅用於遠程WEB配置功能）
DNS（Client）
用戶接口功能
串口波特率 1200bps~115200bps
串口傳輸模式 命令模式：
透明模式：時間/長度（可設置）觸發，特殊字符（可設置）退出
控制協議 AT+命令集
配置參數 掉電保存（flash），支持自動備份與恢復
配置管理方式 配置管理程序（串口、遠程）方式
遠程WEB登陸方式
測試、維護
生產測試 支持Litepoint測試命令集/設置MAC地址/設置發送功率
支持RS232、RS485
固件升級 通過配置管理程序
上位機軟件
配置管理程序 用於模塊的參數配置、聯網、傳輸功能演示等
生產測試程序 用於生產階段的出廠檢測，包括物理層測試、功率校正、MAC地址燒寫
虛擬串口客戶端程序 與固件中的虛擬串口服務器程序一起用於實現無線串口功能
其它
用戶手冊
全部AT+指令集的使用方法Demo源碼



2.功能定義
2.1模塊固件程序
2.1.1無線功能
 支持802.11b-only、802.11b/g mix
 支持1～13信道
 支持1M、2M、5.5M、6M、9M、11M、12M、18M、24M、36M、48M、54M傳輸速率
 支持網絡掃描
 支持加入infra網絡
 支持創建/加入adhoc網絡
 支持OPEN/WEP64/WEP128/CCMP/TKIP/WPI加密模式
 支持OPEN/WEP/WPA/WPA2/WAI認証方式
 支持僅使用ssid聯網
 支持綁定BSSID聯網
 支持用戶通過AT+指令主動控制聯網
 支持使用配置參數自動聯網
 支持節能（待機狀態下關閉RF方式）
 支持天線選擇（根據配置參數選擇天線類型，不支持動態切換）

2.1.2網絡功能
 支持TCP/IP協議
 IP協議
支持網段穿越（通過設置網關和子網掩碼）
不支持分段的接收與發送
 ARP協議
支持接收arp請求，並回復響應
支持發送arp請求，並接收響應
 ICMP協議
支持接收ping請求，並回復響應
支持發送ping請求，並接收響應
不支持長度大於1460的ping請求
 TCP協議
支持client模式
支持server模式，每個server只能接入4個client
支持最多個socket（其中1個用於WEB遠程管理，用戶可用1-8個）
 UDP協議
支持client模式，發送
支持server模式，接收
支持最多8個socket
每個UDP端口被鏈接的數量不收限制10000個都沒問題
支持廣播地址
 DHCP協議
自動獲取ip地址

 支持HTTP協議
內置一個http服務器，用於實現遠程WEB管理功能。

 DNS協議
支持客戶端。

2.1.3用戶接口功能
 用戶接口類型
 物理串口
 數據格式
數據位：5/6/7/8位
停止位：無/1/1.5/2位
奇偶校驗位：無/奇/偶
 波特率
支持常用1200/2400/4800/9600/19200/38400/57600/115200bps

 命令模式
模塊上電后初始化完成后進入命令模式，此模式下僅接收並響應AT+指令。用戶在此模式下可以通過AT+指令集對模塊進行各種控制操作。
使用AT+指令可以從命令模式進入透明模式。

 透明模式
此模式為數據傳輸狀態，所有輸入輸出數據（除逃逸字符以外）均進行透明傳輸處理，模塊僅作為串口與無線網絡之間的數據通路。
在此模式下，只有一條虛擬的數據收發通路處於激活狀態，即：當使用tcp連接時，只有一個socket可用，無論client或server模式；
當使用udp連接時，一個client模式socket和一個server模式的socket可用；

滿足下列條件之一即可從命令模式進入透明模式：
 模塊成功接收用戶發出的AT+指令併發送完響應后
 配置參數中設置了自動聯網及自動進入透明模式，模塊在自動聯網成功后
滿足下列條件即可從透明模式退出到命令模式：
 模塊成功接收用戶發出的符合限定條件的逃逸字符
 遠程管理
 WEB服務器
模塊內置一個web服務器，用戶通過瀏覽器可以連接該服務器，並對模塊內部配置參數進行遠程配置。

 虛擬串口服務器
模塊內置一個虛擬串口服務器，實現遠程的基於AT+指令的配置管理功能
實現虛擬串口與物理串口之間的數據轉發
虛擬串口服務器僅在透明傳輸模式下啟用有效
通過配置參數可設置是否啟用虛擬串口服務器功能
