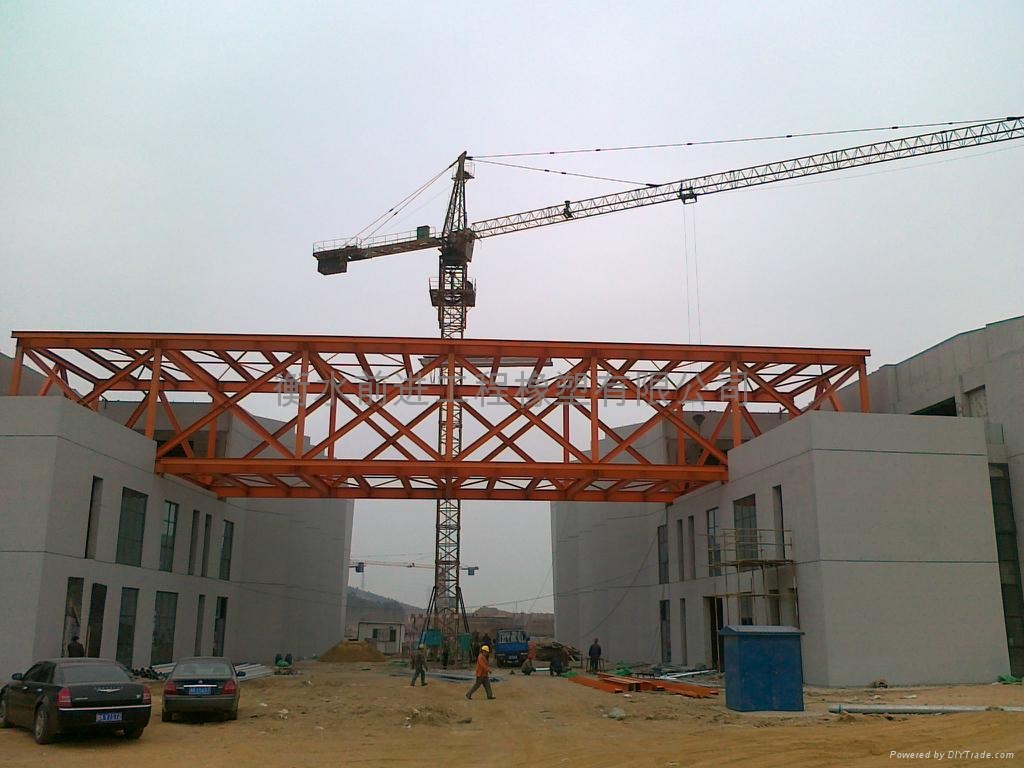

本產品是應用在與主體結構相連接的連廊結構之中，支座可承受20%支座反力的水平力，當發生地震時，不鏽鋼板間滑動消能，然後阻尼橡膠產生阻尼耗能，使支座沿連廊縱橫方向，均能產生減震消能作用。本產品有消能減震，柔性減震，剛性減震三道設防，可使連廊在地震，強風等自然災害的作用下，不會發生破坏和塌落，保障人們的生命和財產安全。

一、 產品簡介

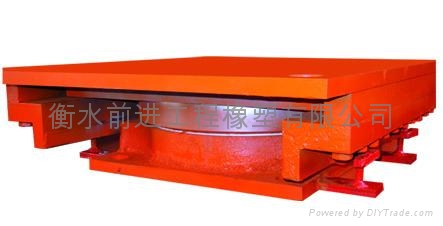

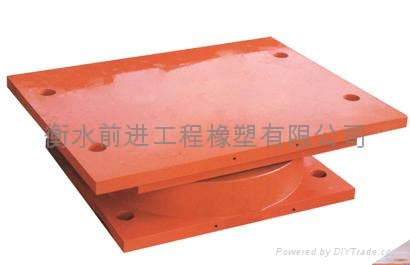

支座按性能可分為：固定支座，僅具有豎向轉動性能，代號為GD。

                  單向活動支座，具有豎向轉動和單一方向的滑移性能，代號為DX。

                  雙向活動支座，具有豎向轉動和縱向與橫向滑移性能，代號為SX。

適用溫度範圍及磨擦係數：常溫型支座適用於-25℃~+60℃，設計磨擦係數最小取值µ=0.03

              耐寒型支座適用於-40℃~+60℃,設計磨擦係數最小取值µ=0.06

如客戶選用耐寒型支座在簽訂協議時需註明。

二、 1、豎向承載力：支座按承載力的大小分為31級，支座設計承載力允許超載10%。

2、 水平承載力：固定支座水平各方向和單向活動支座非滑移方向的水平承載力，可承受支座設計承載力的20%。

3、 支座允許轉角0.02rad.

用戶可根據自己的需要來選用合適的產品。

三、 減震原理：主要是當支座水平力大於支座設計豎向承載力的20%后，消能板開始滑移，起到第一道隔震效果，然後阻壓圈發揮第二道阻尼效果，支座起到抗震作用，當地震衝擊波超過一定極限時，該支座的剛性抗震起到第三道抗震效果。

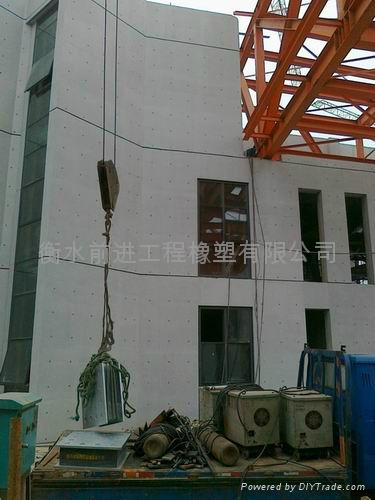

四、 支座的安裝細則:

1、 採用本系列支座時，墩台部位的混凝土標號不得低於C35，特殊情況需征得設計單位同意。下支座板四角用鋼楔塊調平，並使下支座板底面高出墩頂面20～50㎜,找正支座縱橫向中心線位置,使之符合設計要求.用環氧砂漿灌注地腳螺栓及支座底面墊層,也可採用焊接方式.

2、 支座的安裝高度應符合設計,要保証支座支承平面的水平平整,支座支承平面四角高度差不得大於2㎜.

3、 下下連接板在建築整體完工后予以拆除,以防約束樓體的正常位移要求,然後及時安裝滑動支座的防塵罩.

4、 支座出廠時,已由廠家將支座調平,並擰緊連接螺栓以防支座在安裝過程中轉動和傾覆.支座可根據設計需要預設轉角及位移量,需用戶在訂貨時提出轉角及位移量的要求,由生產廠家在裝配時預先調整好.

五、 支座的養護:

1、  支座使用期間就定期每查一次、保養一次。
2、  檢查支座與上、下連接件是否有破坏，檢查螺栓是否剪斷或鬆動，焊縫是否開裂等。
3、  檢查防塵罩內積塵情況，並清除灰塵。
4、  檢查橡膠密封圈有無龜裂和老化現象。
5、  旋動固定螺母，清洗乾淨后重新上油，以免鏽死。
6、  檢查支座本身高度變化，此變化反應聚四氟乙烯板的磨耗狀況，當高度變化超過5㎜時應大修。
7、  檢查防鏽漆完好程度，如有脫落應用砂布磨出鋼體並呈現出金屬光澤后重新上漆。
8、  特殊情況發生后（如地震、破坏性大風等），應及時檢查上述內容。

目前國內的柔性連廊支座均採用的是隔震橡膠支座和鉛芯橡膠支座。

一、建築隔震橡膠支座的構造與類型：

     我公司生產的建築隔震橡膠支座產品的構造，是由多層橡膠和多層鋼板交替疊置組合而成。按不同的疊層結構製造工藝和配方設計，其中上連接蓋板連接隔震裝置與建築物上部結構；下連接板連接隔震裝置與建築物的基礎，以傳遞水平剪力。夾層鋼板與橡膠緊密結合，不僅提高了支座豎向承載力，又具有較大的水平變形能力和耐反復荷載疲勞的能力。

    隔震支座按形狀的不同可分為圓形和矩形兩種。

建築隔震橡膠支座按結構的不同可分為：天然橡膠隔震支座（LNR）、鉛芯橡膠隔震支座(LRB)，高阻尼橡膠支座(HDR)。

天然橡膠支座是以天然橡膠為主要原材料製成的。鉛芯橡膠支座是含有鉛芯的橡膠支座，以便提高隔震支座的阻尼比，並增加隔震支座的早期剛度，以便控制風反應和微震。高阻尼橡膠支座是在橡膠母材中加碳或其它元素，使疊層橡膠具有良好的阻尼性質。

無論何種形式的建築隔震橡膠支座都至少具有以下幾個功能：

1、 具有足夠的豎向剛度和豎向承載力，能夠穩定地支承建築物。

2、 具有足夠柔的水平剛度，保証建築物的基本週期延長到1.5~3.0秒左右。

3、 具有足夠大的水平變形能力儲備，以確保在強震作用下不會出現失穩現象。

4、 水平剛度受垂直壓縮荷載的影響較小。

5、 具有足夠的耐久性，至少大於建築物的設計基準期。

6、 設計及施工方便。

二、隔震建築的設計原則：

在隔震結構的設計中，應通過對結構的整體特性、結構佈置、結構剛度的分布等情況進行合理設置，控制結構在地震發生時的反應性能，達到減小地震反應的目的，一般需要遵循以下原則：

1、 隔震建築的設防目標一般應高于傳統建築。合理設計的隔震建築均可達到“小震不坏，中震不坏或輕微破坏，大震不喪失使用功能”的設防目標。

2、 隔震建築結構的定型基本規則。應控制隔震支座的佈置及結構的剛度，使其分布均勻。儘量使結構剛度中心與上部結構的質量中心的偏移小一些，這樣做可以保証結構不致因太大的扭轉作用而發生意外破坏。

3、 基礎隔震技術對低層多層建築最為適合，隔震建築的房屋高度和層數應符合有關設計技術規範中的相應規定。

4、 由於建築隔震技術的特點，隔震建築一般更適合於I、II、III類建築場地，並且在結構設計中選用剛性較好的基礎類型，以保証隔震層的穩定性和在地震中運動的一致性。

5、 一般來說，隔震建築隔震層的抗拉能力比較薄弱，根據剪切結構的特點，為了保証隔震結構的穩定性，確保隔震結構的抗傾覆能力及地震時有效防止上部結構與隔震層之間的脫離，應對隔震結構的高寬比加以控制。隔震結構的高寬比應滿足下表的要求。當高寬比不滿足要求時，應進行罕遇地震下的抗傾覆驗算。

烈度	6	7	8	9
最大高寬比	2.5	2.5	2.5	2.0

同時還應對非地震作用的水平荷載（如風荷載）加以限制，一般說來，應控制非地震作用的水平荷載不超過結構總重力的10%。這樣做也可以有效保証隔震建築的舒適性。

6、 合理設置隔震結構的基本週期，避開場地週期和上部結構的週期，有效地發揮隔震技術的效用。

7、 基礎隔震層一般應設置在結構第一層以下的部位，隔震層在罕遇地震下應保持穩定，且不出現不可恢復的變形。控制隔震結構的節點構造，保証隔震層在地震時有效發揮作用。

8、 穿過隔震層的設備配管和電器、通信系統的配線，應採用撓曲柔性連接等適應隔震層罕遇地震水平位移的措施；採用鋼觔或鋼架接地的避雷設備，應設置跨越隔震層的接地配線。

9、 隔震建築應具備當隔震支座在地震中意外喪失穩定性而不發生嚴懲破坏的措施，一般也應考慮隔震支座的便於檢查和替換的措施。

10、 建築隔震橡膠支座和隔震層的其它部件尚應根據隔震層所在的位置的耐火等級採取相應的防火措施。

11、 對於體型複雜或有特殊要求的結構採用隔震技術，應進行模型實驗。

三、隔震支座的安裝與保護

1、在地面上將上下兩塊連接板、橡膠隔震支座及上部預埋件組裝好。

2、待下部結構混凝土達到75%設計強度后，將預埋件螺孔清理乾淨，塗上黃油，再用黃油和油氈作一層隔離層，為將來更換橡膠隔震支座作好準備。

3、按橡膠隔震支座平面佈置圖編號，將隔震支座吊裝就位。

4、用高強度螺栓將下連接板牢固地固定在下部預埋件上。

5、檢查安裝質量是否符合有關規程及標準的要求。

6、檢查合格后，先對隔震支座連接板及外露連接螺栓採取防鏽措施，然後用木框將隔震支座保護好，以防止上部施工過程中破坏橡膠隔震支座。

7、綁紮隔震支座以上部分的鋼觔，進行上部結構施工。

8、隔震支座安裝過程中，應做好安裝過程的施工記錄，上部結構施工過程中，每完成一層應作一次橡膠隔震層豎向變形觀測。

9隔震建築完工后，應對上部結構與水平方向和豎直方向阻礙物的脫開距離進行檢查。
