西門子LFL1.333燃燒控制器

西門子LFL1.333燃燒控制器
型號:LFL1.333
品牌:SIEMENS
原產地:德國
類別:工業設備 / 通用機械 / 工業鍋爐及配件
標籤︰LFL1.333 , LFL1.322 , 西門子LFL1.333
單價: ¥220 / 件
最少訂量:2 件

產品描述


描述:

控制和監控間歇運轉的多段或連續比例調節的大中型燃氣,燃油或雙燃料強制通風式燃燒器
控制具有膨脹式火焰和可遮斷的點火燃燒器
帶有風門位置檢測
LFL1.638適用於大容量的自然通風式燃燒器



 產品介紹

The burner controls of the LFL1... range are designed for the control and supervision of forced draught gas burners of both expanding flame and interrupted pilot construction of medium to high capacity. They are universally applicable and can be used for both multistage and modulating burners as well as for dual-fuel burners and for burners of stationary air heaters (WLE to DIN 4794).

The difference between series 01 and 02 lies in the duration of the safety time for the pilot burner of burners using pilot gas valves.

For atmospheric burners of high capacity, type LFL1.638 is available.

For burner controls used with burners in continuous operation, types LGK16... .

 型號表
  LFL1.122 Series 02 LFL1.133 Series 02 LFL1.322 Series 02 LFL1.333 Series 02 LFL1.335 Series 01 LFL1.622 Series 02 LFL1.635 Series 01 LFL1.638 Series 01
t1 10 9 36 31.5 37.5 66 67.5 67.5
t2 2 3 2 3 2.5 2 2.5 2.5
t2’ - 3 - - 5 - 5 5
t3 4 3 4 6 5 4 5 5
t3’ - - - - 2.5 - 2.5 2.5
t4 6 6 10 12 12.5 10 12.5 12.5
t4’ - - - - 15 - 15 15
t5 4 3 10 12 12.5 10 12.5 12.5
t6 10 14.5 12 18 15 12 15 15
t7 2 3 2 3 2.5 2 2.5 2.5
t8 30 29 60 72 78 96 105 105
t9 2 3 2 3 5 2 5 7.5
t10 6 6 8 12 10 8 10 10
t11 optional optional optional optional optional optional optional optional
t12 optional optional optional optional optional optional optional optional
t16 4 3 4 6 5 4 5 5
t13 10 14.5 12 18 15 12 15 15
t20 32 60 - 27 22.5 - - -
t1 預吹掃時間,風門打開 t7 從開始到端口7開始工作的間隔時間(風機2開始延遲時間)
t2 安全時間 t8 啟動持續時間(沒有端口11和12)
t2’ 安全時間或1段火安全時間 t9 第二安全時間
t3 預點火時間,短(點火變壓器連接端口16) t10 從啟動到空氣壓力監測開始的間隔時間(不包括風門運行時間)
t3’ 預點火時間,長(點火變壓器連接端口15) t11 風門打開到最大位的運行時間
t4 從t2開始到端口19打開2段火的間隔時間 t12 風門運行到小火位的時間
t4’ 從t2’開始到端口19打開2段火的間隔時間 t13 允許的燃燒后時間
t5 從t4結束到端口20打開比例控制或閥門的間隔時間 t16 直到風門給出打開命令的間隔時間
t6 后吹掃時間(帶風機2) t20 程控器鎖定后的順序自檢時間
 技術參數
主要參數
主電壓 AC220V -15%...240V +10%

AC100V -15%...110V +10%

主頻率 50...60Hz ±6%
內部保險絲 T63H 250V to IEC 127
外部保險絲 16A
功率 3VA
重量 1000g(底座165g)
保護等級 IP40
額定電流
端子1 5A(可短時間20A)
端子3679...1115...20 4A(可短時間20A)
端子45之間開關 1A
端子412之間開關 1A
端子414之間開關 5A(可短時間20A)
環境條件
運輸環境 IEC 721-3-2
內部條件 class 2K2
溫度範圍 -50...+70ºC
濕度 <95%
運行環境 IEC 721-3-3
內部條件 class 3K5
溫度範圍 -20...+60ºC
濕度 <95%
不得進水

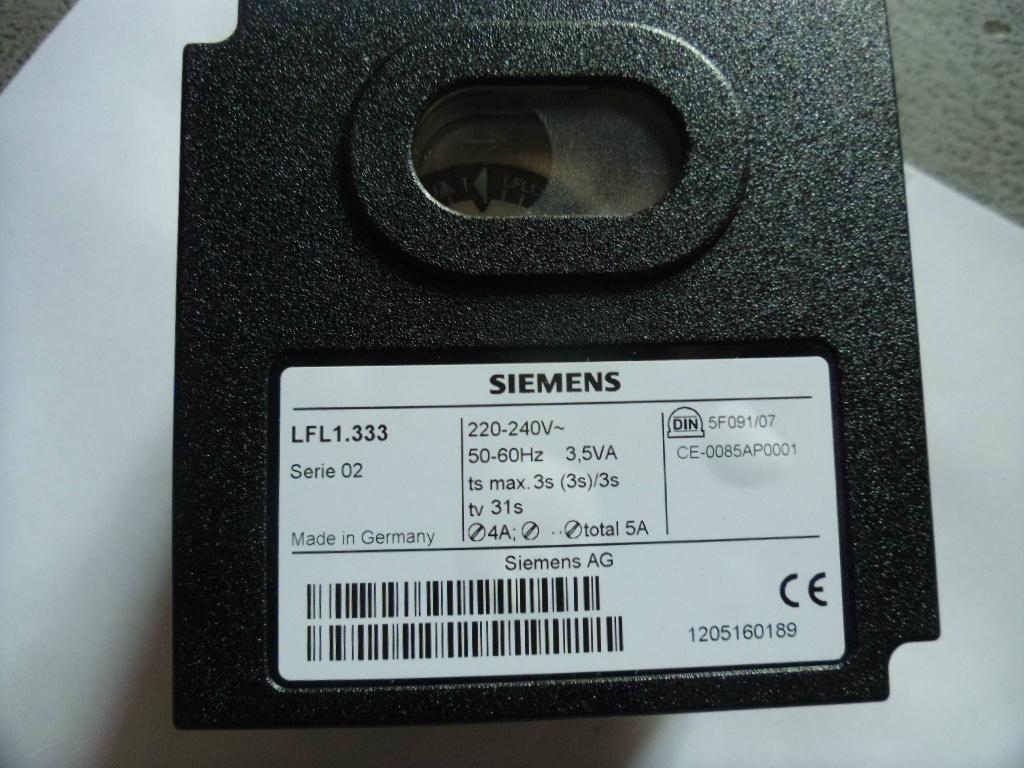

西門子LFL1.333燃燒控制器 1西門子LFL1.333燃燒控制器 2西門子LFL1.333燃燒控制器 3
