籠式彈簧接線端子ST1-1.5
| 型號： | ST1-1.5 |
|---|---|
| 品牌： | SMS 上海施米斯電氣 |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 電子元器件 / 端子、連接器 |
| 標籤︰ | 籠式彈簧端子 , 籠式接線端子 , 彈簧接線端子 |
| 單價： |
-
|
| 最少訂量： | - |
產品描述

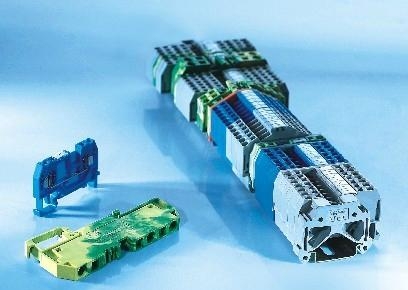

ST1 系列籠式彈簧接線端子
我們致力于連接器行業創新，着力于產品的技術革新，而ST1系列籠式彈簧接線端子則滿足了人機操作的和諧。它以彈簧壓力代替螺絲式的導線連接技術為用戶帶來許多突出的好處。SMS公司的接線端子和連接器可以自行適應插入導線的尺寸，為每一種尺寸的導線提供最佳的緊固力。從而不管配線工的技術如何，都能保証每一次的的連接是安全和可靠的。同時，SMS公司產品即使在最惡劣的工作條件下，都具有高超的耐腐蝕，抗振動和耐熱的性能。
| 導線橫截面積 (mm2) | 按照IEC947-7-1/1EN6094-7-1第1節所規定的拉拔力 (N) |
| 0.14 | - |
| 0.2 | 10 |
| 0.5 | 30 |
| 0.75 | 30 |
| 1 | 35 |
| 1.5 | 40 |
| 2.5 | 50 |
| 4 | 60 |
| 6 | 80 |
| 10 | 90 |
表一 保持力 (N)
| 籠式彈簧正面接線端子 | ST1-1.5 | ||
| 訂貨號 | 15068 | ||
| 外形尺寸 | 寬度/厚度/高度 (mm) | 52/4/27 | |
| 剝線長度 (mm) | 8-9 | ||
| 額定數據 | 電壓 (V) | 800V | |
| 電流 (A) | 18A | ||
| 導線截面 (mm2) | 1.5 | ||
| 壓線範圍 | 剛性導線 (mm2) | 0.08-1.5 | |
| 柔性導線 (mm2) | 0.08-1.5 | ||
| 安裝軌 | 型號 | 訂貨號 | |
| 安裝腳可選擇的導軌類型 |  |
TH35-7.5 | 02005 |
| - | - | ||
| 終端隔板 | 灰色 | ST1-1.5G | 15069 |
橙色 |
- | - | |
| 相鄰跨接線 |  |
279 | 15070 |
| 標記號 | 空白  |
SB4 | 15071 |
橫向印字  |
- | - | |
豎向印字  |
- | - | |
