智能電表貼片脈衝變壓器

產品描述

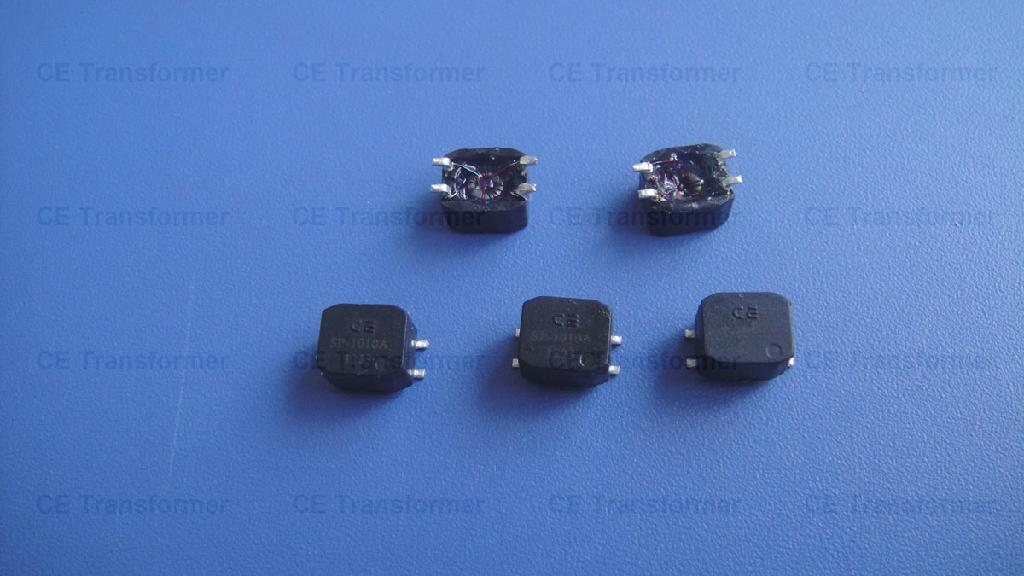

產品名稱：GB-SP1010A SMD貼片脈衝變壓器

型號: GB-SP1010A

品牌: CE康普銳

磁芯型號: T3.05*1.78*2.07 HP

骨架: a. 骨架尺寸: 7(L)*5.9*4.4MM (2+2 Pin);

b. 骨架顏色: 黑色

c. 骨架材質: 酚醛樹脂, 符合UL94V-0要求

灌封殼: 黑色, 真空含浸, 樹脂灌封, 可絲印LOGO或激光刻LOGO

線圈型號: QPN 155℃, 符合ROHS環保要求

用途: 脈衝變壓器，高頻變壓器

相數: 單相

電氣參數:

a. 電感：N1 Pin 1-2, 180uHMin; 100 KHZ/1V, 25℃;

N2 Pin 4-3, 180μH Min; 100 KHZ/0.1V, 25℃;

b. 漏感: 初級1-2, 1uM Max；100 KHZ/0.1V, 25℃;

c. DCR直流電阻：Pin 1-2, 0.25 Ohm MAX；25℃;

Pin 4-3, 0.25 Ohm MAX；25℃;

d. 耐壓測試: 初級N1 –次級N2 4.0KV AC/10mA/ 5s 不擊穿

包裝: 1200只/卷, 3600只/紙箱

交貨期: 15-30天

最小訂量:10000 pcs

發貨地: 中國深圳
