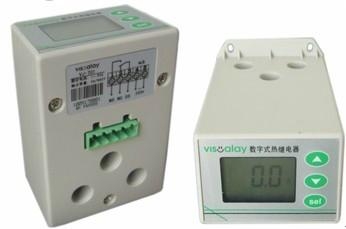

一、電動機過載繼電器概述
  本產品是一款智能型電動機過載繼電器，是傳統熱繼電器的升級換代產品。該電動機過載繼電器採用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流並根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。



二、電動機過載繼電器技術特性
    1）電動機過載繼電器主要功能
    1、電流顯示：可顯示三相平均電流和A、B、C三相電流。
    2、過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調，提供五條反時限曲線。
    3、缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。
    4、三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。
    5、自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。
    6、故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便於分析故障原因。
    7、時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。

    2）電動機過載繼電器技術指標


指  標	型  號				單位	說  明
	VJ-701	VJ-702	VJ-728
額定電流設定範圍	1～100	1～30	3～90		A
電流量程	150	150	450		A
電流測量精度	±1%				-
定時限保護動作時間	0.1～20				秒
反時限曲線	無	5條			-
電源電壓	AC 220V				V
觸點容量	3A/440VAC				-	純阻性負載



三、電動機過載繼電器操作指南

    1、查看A、B、C三相電流
    正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
    2、電動機額定電流值設置
    長按“Sel”鍵2秒，液晶顯示“電流設定”，用“Λ”或“ν”鍵改變設定值（按住“Λ”或“ν”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
    3、告警（保護）狀態恢復
    發生過載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“缺相”、“不平衡”等字樣，繼電器斷開，並且鎖定在斷開狀態。這時只要按“Λ” 或“ν”鍵即可從保護鎖定狀態恢復。
    4、參數設置
    在顯示電流的狀態下，長按“Λ”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“Λ” 或“ν”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“Λ” 或“ν”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。



四、電動機過載繼電器基本工作原理
    1）電流檢測
    通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
    2）過載保護
    過載保護可分為定時限保護和反時限保護兩種模式，VJ-701只有定時限模式VJ-702、704、706、708、VJ-728可通過設置參數F12選擇定時限或反時限模式。
    1、定時限模式
    當負載電流超過額定電流（參數F11），並且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
    2、反時限模式
    過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，VJ-702、704、706、708、VJ-728均提供5 條反時限曲線，見下表：





 3）三相不平衡保護
    三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
    當三相不平衡率大於設定的三相不平衡動作點（參數F21），並且持續時間大於三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
    負載電流小於0.5A時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。
    4）缺相保護
    缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大於50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
    負載電流小於0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
    5）電動機過載繼電器自動恢復
    電動機過載繼電器內部有一個連續故障次數計數器，用於控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，並且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。
    例如F51=3，F52=15，F53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這裡“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。
    6）時間繼電器功能
    如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。



五、電動機過載繼電器接線圖：




      1、電動機的三根相線分別穿過電動機過載繼電器A、B、C三個孔
      2、端子1為內部繼電器常開點，2為常閉點，3為公共點。電動機過載繼電器在斷電狀態下，電動機過載繼電器內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。
