供應上海維合顎式破碎機

供應上海維合顎式破碎機
型號:PE600*900
品牌:維合
原產地:中國
類別:工業設備 / 礦業設備
標籤︰顎破 , 岩石顎式破碎機 , 維合顎式破碎機
單價: ¥158000 / 台
最少訂量:1 台

產品描述

上海維合重工製造的顎式破碎機主要用於抗壓強度不超過320兆帕的各種物料的中碎、粗碎作業,具有破碎比大、產量高、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。該設備已廣氾運用於礦山、冶煉、建材、公路、鐵路、水利等部門。
性能特點:結構簡單、維修使用方便;性能穩定,運營成本低;破碎比大。
工作原理:工作時,電動機通過皮帶輪帶動偏心軸旋轉,使動顎週期地靠近、離開定顎,從而對物料有擠壓、搓、碾等多重破碎,使物料由大變小,逐漸下落,直至從排料口排出。
結構和工藝流程:
顎式破碎機機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸旋轉,使動顎按照已調好的軌跡進行運動,從而將破碎腔內物料予以破碎。
機架系鋼板焊接結構,機架前壁上裝有楔形螺栓緊固的固定顎板。在破碎機左右的機架內側壁上裝有邊護板,以保護機架內側壁的磨損。
動顎為一成型鑄鋼件,正面裝有活動顎板,其上部借偏心軸與滾柱軸承懸挂在機架上、下部支承在肘板上,並與肘板成滾動接觸,在偏心軸兩端裝有飛輪和槽輪。
肘板的另一端支承于調整橫樑上並與其成滾動接觸。肘板除 對動顎起支承作用外,在外來不能破碎的異物,進入破碎腔內時,破碎機負荷物增加的情況下,起保險作用,既自身斷裂,從而保護其它機件不變損傷。
調整橫梁與機架側牆電焊鋼連接,當排料口調小時,首先放鬆拉杆彈簧和拉緊螺絲,然後用扳手旋轉止動螺釘,使止動螺釘向前頂起墊片組,再插入新增加的墊片,直至所要求的排料口尺寸時,先退回止動螺釘,使墊片組由動顎部件重量壓緊,再旋緊拉緊螺釘並緊固定。最後適當旋緊拉杆彈簧,反之則由小變大(抽掉墊片)。
技術參數
型號
進料口尺寸(mm)
最大進料(mm)
排料口調節範圍(mm)
處理量(t/h)
功率(kw)
外形尺寸(mm)
PE150×250
150×250
125
10-40
1-5
5.5
758*58*794
PE250×450
250×450
210
20-60
5-20
15
1500*1400*900
PE250×750
250×750
210
15-70
15-30
22
1400*1300*1350
PE250×1000
250×1000
210
25-60
15-52
30
1600*2000*1500
PE250×1200
250×1200
210
25-60
20-60
37
1900*2200*1500
PE300×1300
300×1300
260
30-90
30-870
55
1800*2300*1700
PE400×600
400×600
340
40-100
16-65
30
1700*1800*1600
PE500×750
500×750
425
50-100
50-100
55
1890*1940*1870
PE600×900
600×900
500
65-160
50-1200
55-75
2395*1843*2230
PE750×1060
750×1060
630
80-18
52-180
110-132
2775*2426*2840
PE800×1060
800×1060
640
100-200
136-230
110-132
2500*2472*2810
PE900×1200
900×1200
750
100-210
150-320
110-132
3335*3182*3430
PE1000×1200
1000×1200
850
195-265
280-360
110-132
3435*3182*3430
PE1200×1500
1200×1500
1020
150-300
400-800
160-180
4200*3732*4620

付款方式︰面議/電議

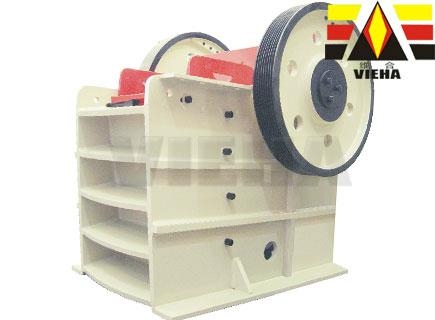

供應上海維合顎式破碎機 1供應上海維合顎式破碎機 2供應上海維合顎式破碎機 3
