汽車LED燈光控制器

產品描述

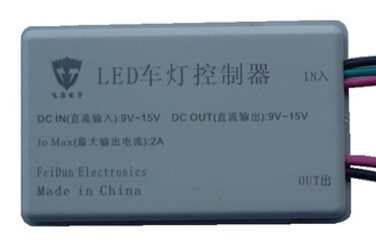

LC11系列汽車LED燈光控制器（簡稱為LC11車燈控制器），是一款具有爆閃、呼吸和長亮等控制功能組合的LED燈控制器，可以驅動長城燈、貼片燈條、背光車標燈等等LED模組，適用於汽車個性化燈光修飾和燈光警示。

LC11車燈控制器功能特點

尺寸： 5.8×3.5×1.5 cm,支持打LOGO

技術參數

安裝方法

(1)“IN入”為輸入線組，紅線接電源的正（+）極，黑線接電源的負（－）極；綠線為模式控制線，通過接通和斷開電源正（+）極來切換輸出模式。

(2) “OUT出”為輸出線組，紅線接LED模組(如長城燈)正極，黑線接LED模組負極。

(3) 當“IN入”的紅線和黑線接通電源后，“OUT出”輸出線組即輸出默認模式。當“IN入”的綠線接通電源正（+）極時，“OUT出”輸出線組即切換為輸出控制模式。(注：默認模式和控制模式的功能請參考下面的“四、產品型號及功能”)

(4)接好所有輸入線和輸出線后，將LED車燈控制器用3M膠貼在車內鐵板上固定。

產品型號及功能

使用實例

(1) 長城燈做高位剎車燈

用LC11E做高位剎車燈，“IN入”紅線接后示寬燈正極，黑線接搭鐵，綠線接剎車燈正極。“OUT出”分別接長城燈的正極和負極。白天（沒開大燈時）剎車，長城燈會爆閃3秒后常亮；晚上（開着大燈時）長城燈會呼吸，剎車時長城燈會爆閃3秒后常亮。

(2) 長城燈做汽車底盤燈

用LC11D做汽車底盤燈，“IN入”紅線接后示寬燈正極，黑線接搭鐵，綠線接剎車正極。“OUT出”分別接長城燈的正極和負極。白天（沒開大燈時）剎車，長城燈會爆閃；晚上（開着大燈時）長城燈會呼吸，剎車時長城燈會爆閃。

(3) 長城燈做汽車尾底燈

用LC11F做汽車底盤燈，“IN入”紅線接后示寬燈正極，黑線接搭鐵，綠線接倒車燈正極。“OUT出”分別接長城燈的正極和負極。倒車時，長城燈會常亮；晚上（開着大燈時）長城燈會呼吸，倒車時長城燈會常亮。

(4) 長城燈做呼吸輪轂燈

用LC11D做呼吸輪轂燈，分別用四根粉紅色的長城燈纏在車輪的剎車轂邊（不轉部分），並固定。“IN入”紅線接后示寬燈正極，黑線接搭鐵，綠線接剎車燈正極。“OUT出”分別接長城燈的正極和負極。白天（沒開大燈時）剎車，長城燈會爆閃；晚上（開着大燈時）長城燈會呼吸，剎車時長城燈會爆閃。

(5) 帶轉向汽車側邊燈

用LC11A做帶轉向汽車側邊燈，“IN入”紅線接前小燈正極，黑線接搭鐵，綠線接相應的轉向燈正極。“OUT出”分別接側邊等的正極和負極。打轉向燈時，相應的側邊燈會爆閃；晚上（開着大燈時）側邊燈會常亮。

(6) 帶轉向小功率日行燈

用LC11A做帶轉向小功率日行燈，“IN入”紅線接收音機或者點煙器正極，黑線接搭鐵，綠線接相應的轉向燈正極。“OUT出”分別接日行燈的正極和負極。開鑰匙時日行燈常亮；打轉向燈時，相應的日行燈爆閃。

(7) LED車標燈

用LC11H做車標燈，“IN入”紅線接后示寬正極，黑線接搭鐵，綠線接剎車燈正極。“OUT出”分別接電表燈的正極和負極。白天（沒開大燈時）剎車，車標燈會爆閃。晚上（開着大燈時）車標燈會常亮，剎車時車標燈會爆閃。

(8) 汽車前網呼吸燈

用LC11D做前網呼吸燈，用長城燈在內網做一個嘴型的形狀，並固定。“IN入”紅線接前小燈正極，黑線接搭鐵，綠線接遠燈正極。“OUT出”分別接長城燈的正極和負極。開着大燈近光時長城燈會呼吸，開遠光時長城燈會爆閃。
