KSF-10/11

臺式釘角機說明書

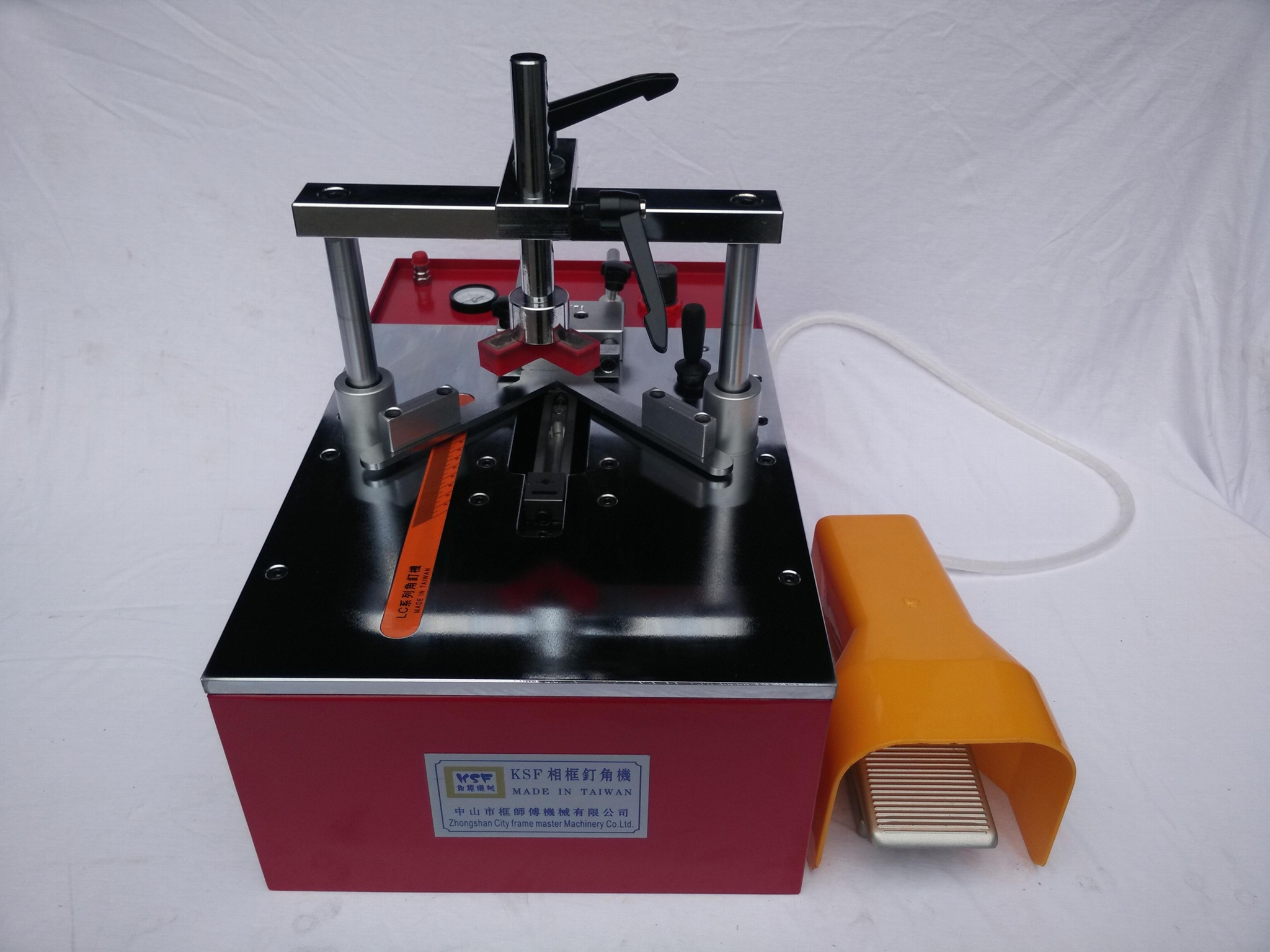

KSF-10/11釘角機是公司技術人員在經市場考察后、針對工藝相框廠訂框師傅在組合相框時所反應的一些實際問題，新設計、改裝的一款新型釘角機。此機工作時以氣壓作為動力，射釘速度快而輕鬆，廣范用於相框、畫框、鏡框、十字繡框等木製品製作行業中大量生產的工作場所。(另外，本公司還針對那些超硬木框專門改裝了一款強力型角釘機，打釘力量是普通型的1.7倍)。

   技術參數

工作物厚度：5—100mm

工作物寬度：6—100mm

角釘尺寸：5—15mm

角釘容量：200pcs

所需氣壓：4—8kg/cm

機械尺寸：長510*寬320*高320mm

機械重量：35kg

使用方法

1．裝釘方法：選取V型釘，將V型釘的刀鋒面向上，然後打開角釘選擇開關（23），將V型釘放入釘槽，注意角釘的“V”型方向。

2．用釘原則：釘的高度要超過框條射釘位厚度的三分之二，如果框條射釘位太厚，可以在框條的同一位置射入兩粒釘。在選用不同高度的釘放入釘槽前，要更換相應型號的角釘母模（18）。

3．調整三角壓塊（26）的高度，壓塊的壓面與被壓面間的距離應儘量小，以提高生產效率，但不宜過小，否則會造成框條出入不方便。一般鎖定在15—20mm間。

4．調整射釘的位置，兩條切好45度角的框條，緊靠90度角規（9），然後取開一邊，可見出釘位置，推動90度角規選擇最好的打釘位置，鎖定角規動向鋁（7）。

5．在調好機器后，可進入工作，把左右切好45度的框條緊靠90度角規，一起前後移動，確定射釘位置，然後將腳踏閥踏下一半，此時壓塊將框條壓緊，繼續將腳踏閥踏下，V型釘即射入框條。同樣，再將90度角規（9）同框條一起移動到另一射釘位置，將腳踏閥踏下一半，壓塊壓緊框條，繼續將腳踏閥踏下，V釘射入框條，同上一樣。如需在前後兩釘位間加釘，根據釘角機面板是的尺寸刻度移動角規及框條到所需射釘位，踏下腳踏閥即可。

6．釘角機在使用時的正常工作氣壓是4—8kg。

7．釘角機的保養：在非工作狀態時，要保持機身的清潔，定期清除來自釘頭上的膠液或其它殘留物，特別是角規動向圓棒（6）區域，在滑動位置滴上適量的機械潤滑油。嚴禁使用水清理機器，否則機器的部份零件可能氧化。每次工作完畢后，要放去調壓濾水器（10）中的水（用手輕壓濾水壺底部的螺栓）。

8．如果出現卡釘，處理方法是鬆開角釘母模（18），取出被卡的釘。

9．故障修理

如出現以下故障，請委派熟悉機器性能及掌握操作技術相應資格人員擔負維修。
