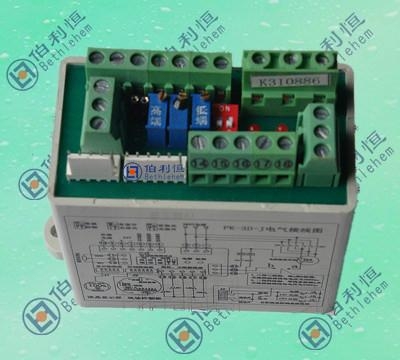

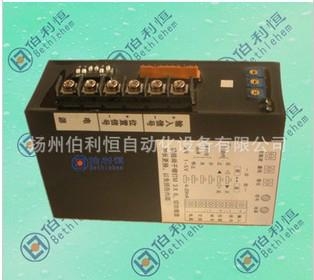

供應PT-3C-J三相調節型電動執行器控制模塊

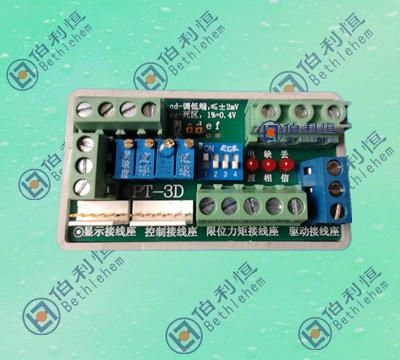

型號：PT-3D-J, PT-3C-J.

主要技術參數：

1、電源電壓：380V±10%，50HZ±5%（特殊要求可在訂貨時提出）。

2、電源接線方式：三相三線制、三相四線制。

3、可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。

4、具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完善的保護功能。

5、可加配：現場按鈕板、閥位液晶顯示屏、紅外遙控等功能。

6、提供兩組輸出干觸點：一組綜合報警（斷電、缺相、過力矩、丟信）一組遠程/現場狀態指示。

7、輸入/輸出信號通道均採用光電隔離（可承受2000V浪涌電壓）。

8、輸入控制信號：模擬量4-20mA、有源DC24V或AC24V、有源AC220V。

9、輸出信號：DC4mA～20mA、DC1V～5V、DC0V～10V (可任選其中一種)。

10、輸入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。

11、輸出電流負載電阻：≦750Ω。

12、適配閥位電位器阻值：1KΩ～5KΩ（若配其它阻值的電位器請與我公司聯繫）。

13、輸出閥位電流的調節範圍較大：低端0%～85%，即低端無需調到零位；高端15%～100%。即當單圈
    閥位電位器轉角較小時（0～45°），或轉角最大時（0°～270°或0°～330°）之間都可調出DC4mA～20mA。

14、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調准DC4～20mA電流，無需傳統方式反復調節。

15、通過模塊上的撥碼開關可設置正作用和反作用：正作用時控制電流4mA對應閥門全關，20mA對應閥
    門全開；反作用時控制電流20mA對應閥門全關，4mA對應閥門全開。

16、通過模塊上的撥碼開關可設置控制電流信號丟失時的三種工作狀態：保持原位，全開，全關。（注：
    當控制電流低於2mA時，視為信號丟失）。

17、可適用於可逆控制，接通持續率50%，每小時接通次數≦1200次。

18、靈敏度：0.3～20%可調。

19、工作溫度：-30℃～+70℃（特殊溫度要求請致電聯繫）。

20、環境濕度：≦95%（25℃）

電氣安裝圖：
