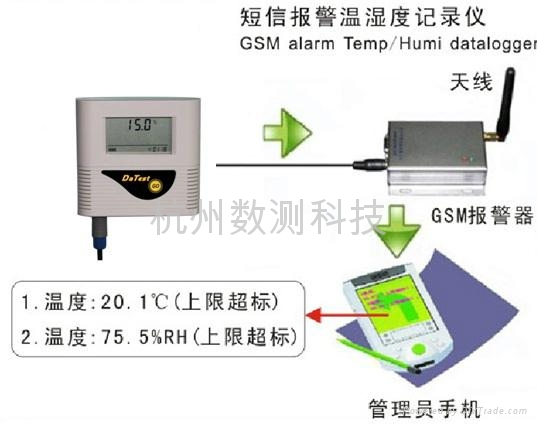

根據現在國內相關認証的要求，食品、醫藥、電子和化工行業的倉庫，冷庫，陰涼庫，實驗室，淨化車間，電子封裝材料倉庫，運輸車等等環境都是要求溫度的自動監測和記錄，我司特開發了大屏幕的智能短信報警溫度記錄儀。實現了24小時無人監測的目的，只要溫濕度有一項超限了，就會同時向管理員發短信(3-5個)或者電話給管理員。以達到及時調控，以免造成不必要的損失。產品示意圖如下：

⊕可重複使用，沒有耗材

⊕記錄間隔(1秒～24小時)，可調

⊕探頭互換性好

⊕℃和℉切換

⊕ABS工程塑料外殼

⊕超低功耗設計，電池壽命：1-2年

⊕可以設置溫度的上下限，帶短信報警或者電話報警

該款產品真正實現了24小時無人監測的要求

⊕數據：曲線和報表兩種格式。包括最小，最大，平均溫度的分析

數據可以另存為：EXCEL和TXT格式

⊕大屏幕LCD顯示：溫度、時間、電池容量、報警提示等

⊕停止方式："記滿停止"、"循環記錄"、"定時停止"和"指定次數”

大屏幕的短信報警溫度記錄儀廣氾應用於醫療行業、電子行業、食品行業、運輸行業、農業研究、化工行業、紡織行業、氣象環保、暖通制冷、檔案管理、生化實驗室等領域。

本GSM模塊(Ver1.1)配合杭州數測科技有限公司生產的DT-TH系列數據記錄儀使用可以事先短信查詢實時數據、數據超限報警功能，注意只有串口版本記錄儀才能和GSM模塊配合使用。

支持中國移動、聯通網絡(暫不支持電信)。推SIM卡座的黃色端，SIM卡的卡座抽屜，將SIM卡放入卡座並插上卡座，插上模塊所配的直流電源(12V,＞=1A)，一秒鐘后模塊開始登錄網絡，此時綠色指示燈0.6秒亮，0.6秒滅，根據網絡信號情況這個過程大概需要8-15秒左右，網絡登錄后，綠色指示燈亮0.1秒，滅3秒。此時，模塊開始初始化這個過程大約需要10-30秒(根據卡的種類略有差異)，SIM卡初始化完成后模塊內部的蜂鳴器提示響1秒鐘。整個模塊初始化完成，此時才可以將模塊和記錄儀通過記錄儀配套的連接線連接，當看到記錄儀的LCD顯示屏上出現COM符號時，表明連接成功，此時可以通過手機查詢數據，以及當有數據超限時可以實現報警。

如果GSM模塊上電后15秒后仍然未能登錄到網絡，表明網絡信號強度不夠或者天線連接不到位，斷開12V直流電源后，檢查天線是否連接正常，確認沒有問題后請重新給GSM模塊插上12V電源。



一、短信查詢數據功能：(以DT-TH系列溫濕度記錄儀舉例)

用手機編輯短信內容“0？”(注意不需要編輯雙引號，是英文輸入下的問號)發送至模塊中SIM卡對應的手機號，模塊收到正確的短信后，內部的蜂鳴器會有短暫的鳴叫提示，正常情況下大約3-5秒鐘左右，手機會收到記錄儀採集的數據。

下面舉例說明：假定模塊內部的SIM卡號碼為13712345678，您使用的記錄儀為本公司的DT-TH系列溫濕度記錄儀，用您手中的手機編輯短信內容“0？”發送到手機號13712345678，大約經過5秒鐘您的手機會收到內容為“1溫度：23.5℃，2濕度：57.8%”(內容不包括雙引號)的短信回復，發送方手機號為13712345678。



二、數據超限報警功能：(以DT-TH系列溫濕度記錄儀舉例)

報警功能可以設定為撥號報警或者短信報警兩種方式。通過本公司的DT-TH系列記錄儀數據操作軟件將記錄儀的報警功能打開，在GSM配置頁按照您的需求配置好報警提示方式，假如您選擇的是短信報警功能，此時您可以設置3個報警短信的接收手機號碼(聯通或者移動)，假如您選擇的是呼叫報警功能，此時只允許設置一個號碼(可以是手機號碼，也可以是固定電話)，根據自己的需求設置好報警間隔，設置完成后即可以將GSM模塊和記錄儀連接起來使用。

下面舉例說明：假定情況同上



當選擇了短信報警功能時：假定設置的溫度報警上限是30.0℃，下限是0℃；濕度報警上限是：70.0%，下限是20.0%，假定此時測得的數據為：溫度32.3℃，濕度74.5%，此時您所設置的報警短信接收的手機會收到內容為“1溫度：32.3(上限超標)，2濕度：74.5%(上限超標)。”的短信提示，經過您設定的間隔之後，如果記錄儀測得的數據仍然超標，您將繼續收到提示短信。

備註欄可以填寫短信發送的標識，長度不能超過10個字符，比如填寫內容為“1號倉庫”，則在短信內容後面會自動添加“—1號倉庫”的標識符。





當選擇了呼叫報警功能時：數據超標后您設定的電話將收到13712345678的呼叫。



注意：

GSM報警配置中，報警監測必須設置，報警間隔的使用說明如下：當需要報警的通道數據一直處於報警狀態，此時當第一次GSM報警完之後經過一個報警間隔，如果數據仍然處於報警狀態，GSM 報警將在執行，否則不執行。報警間隔以分鐘為單位設置，不能設置0。這樣避免了因為數據一直超限而不斷髮送短信的現象發生。

三、使用過程中的常見問題：



首先保証SIM卡能夠使用SMS功能(即有短信收發功能)，如果沒有開通可向運營商要求開通此項業務，同時必須保証服務正常。

其次，查看本模塊與記錄儀連接是否正常，判斷依據，檢查記錄儀上的電池符號是否消失，COM符號是否顯示，如果這兩項都正常，則表示連接OK。連接時先連接GSM報警端，再連接記錄儀顯示一端。

如果上述兩項均正常，那檢查模塊是否登錄到網絡上，方法是：模塊初始化完之後，給模塊撥號，查看是否可以撥通，正常情況下模塊會自動挂斷呼入的。如果提示無法接通則表明該處信號可能存在問題或者是天線沒有接觸好，請確保天線連接正常。

由於現行市面上的SIM卡種類煩多，各種卡的格式又略有差異，在短信內容的編解碼上有一定差異，該模塊可以支持市面上大多數的SIM卡，推薦使用中國聯通和中國移動卡。
